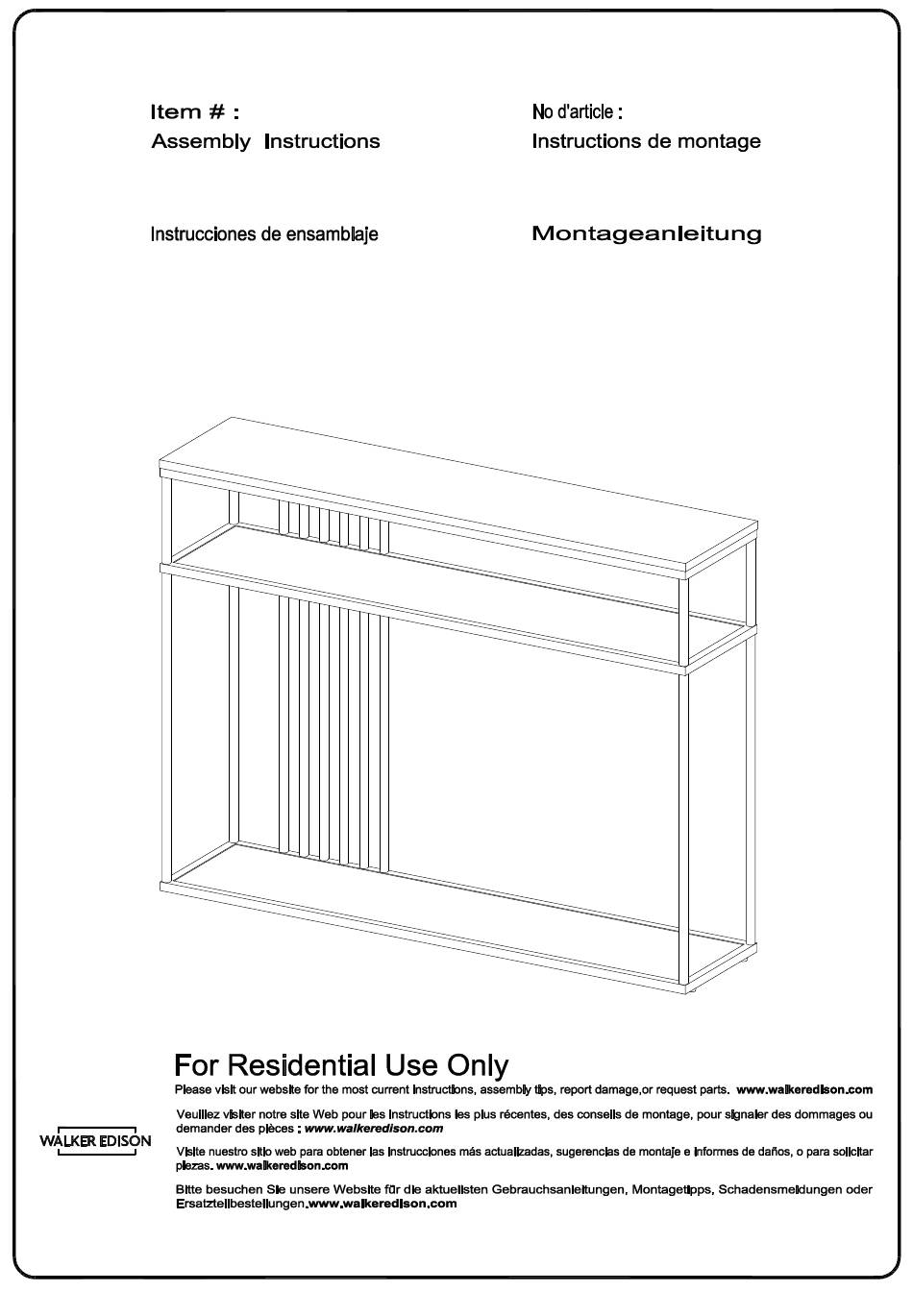

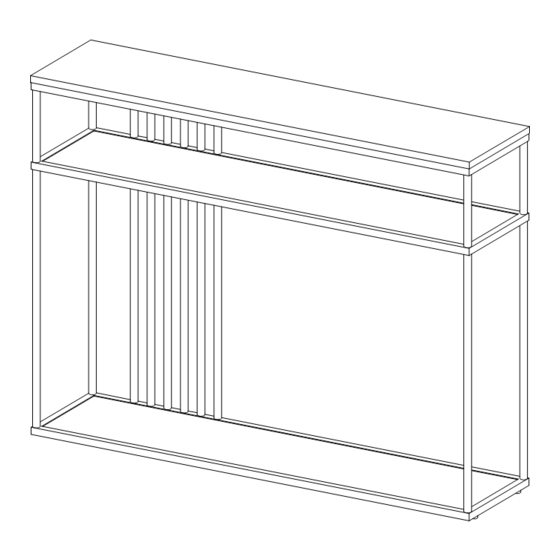

  • Page 1 VULL2K VULL2K Ítem N.°: Artikel# : VULL2K VULL2K Revised 21/07/2022 (D) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 2: General Assembly Guidelines

    Des outils électriques ne doivent pas être utilisés pour monter ce produit. Une perceuse peut être nécessaire pour fixer le produit au mur. (FR) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 3 Holzdübel Schrauben und Bolzen. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. (DE) © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 4: Lista De Piezas

    Lista de piezas 3 3 3 3 3 3 6 6 6 6 © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.

  • Page 5: Liste Du Matériel

    Pied réglable Pie ajustable Einstellbarer Fuß L shape bracket Support en L Soporte en forma de L L-förmige Halterung Ø16mm Washer Rondelle Arandelas Unterlegscheibe Ø4x30mm Screw Tornillo Schraube © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 6 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 7 Befestigen Sie das Teil (2) an das Teil (1) mit dem Bolzen (A) durch den Inbusschlüssel (E) gemäß der Abbildung . Hinweis: Ziehen Sie alle Bolzen nicht fest an. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Use el perno (A) para fijar el soporte en forma de L (G) a la parte (2) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie die L-förmige Halterung (G) an das Teil (2) mit dem Bolzen (A) durch den Inbusschlüssel (E) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Fixez le boulon (C) dans la pièce(2) conformément au schéma. (ESP) Fije el perno (C) en la parte (2) según el diagrama. (DE) Befestigen Sie den Bolzen (C) in das Teil (2) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 Fixez la pièce (3) au boulon (C) selon le schéma. (ESP) Fije la parte (3) al perno (C) según el diagrama. (DE) Befestigen Sie das Teil (3) an den Bolzen (C) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
  • Page 11 Use el perno (A) para fijar la parte (5) a la parte (4) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (5) an das Teil (4) mit dem Bolzen (A) durch den Inbusschlüssel (E) gemäß der Abbildung . © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
  • Page 12 Fixez le boulon (D) dans la pièce (5,3) conformément au schéma. (ESP) Fije el perno (D) en la parte (5,3) según el diagrama. (DE) Befestigen Sie den Bolzen (D) in das Teil (5,3) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
  • Page 13 Fixez la pièce (6) au boulon (D) selon le schéma. (ESP) Fije la parte (6) al perno (D) según el diagrama. (DE) Befestigen Sie das Teil (6) an den Bolzen (D) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
  • Page 14 Use el perno (A) para fijar la parte (8) a la parte (7) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (8) an das Teil (7) mit dem Bolzen (A) durch den Inbusschlüssel (E) gemäß der Abbildung . © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
  • Page 15 Befestigen Sie das Teil (8) an das Teil (6) mit dem Bolzen (B) durch den Inbusschlüssel (E) gemäß der Abbildung. Hinweis: Bitte ziehen Sie alle Bolzen fest an. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
  • Page 16 (ESP) Fije el pie ajustable (F) en la parte (8) según el diagrama. (DE) Befestigen Sie die verstellbaren Füße (F) in das Teil (8) gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
  • Page 17 (DE) Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
  • Page 18 Befestigen Sie die Scheibe (H), die L-förmige Halterung (G) und die Mutter (K) an der Wand mit der Schraube (J) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
  • Page 19 Step 13 Final Assembly © Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
