- Page 1 Model PS225C IMPORTANT! OPERATING MANUAL AND DO NOT DESTROY SCHEMATIC It is the customer’s responsibility to have all operators and service personnel read and understand this manual. © 2023 Illinois Tool Works Inc. 503026-13 07/23...
-
Page 2: Table Of Contents

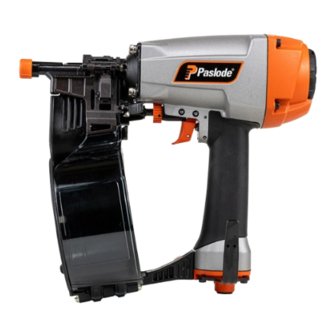

INTRODUCTION The Paslode PS225C coil siding nailer is a quality-built tool designed for use in ® residential siding, fencing, decking, pallet & crating applications. This tool will deliver efficient, dependable performance when used according to the manufacturer’s guide- lines. Please study this manual, including the safety instructions, to fully understand the operation of this tool. -
Page 3: Tool And Fastener Specifications
TOOL AND FASTENER SPECIFICATIONS TOOL SPECIFICATIONS MODEL NO. PS225C (Part# 515900) 12 5/8” HEIGHT WIDTH 5 3/4” LENGTH 11" WEIGHT 4 lbs. 5 oz. OPERATING PRESSURE 80 to 120 psi (5.5 to 8.3 bar) 0 Degree, Plastic Coil MAGAZINE TYPE... -
Page 4: Safety Instructions
Never operate a dirty or malfunctioning tool. drive through or away from the workpiece. USE ONLY PASLODE RECOMMENDED PARTS AND ® DO NOT DISABLE OR REMOVE THE WORK FASTENERS CONTACTING ELEMENT Use only parts and fasteners specifically designed and... -
Page 5: Tool Installation And Operation
A small tray under the benchtop can hold the fastener supply and the tool when not in use. 6. If this tool does not work when it is first connect- ed, do not try to make repairs. Call your Paslode ® representative immediately. - Page 6 ® Keep the trigger depressed and continue to bounce the ■ work contacing element against the workpiece, positioning Use of fasteners that do not meet Paslode specifica- ® the tool above as carefully as possible. tions can result in damage to the tool or injury to the When the desired number of fasteners have been driven, operator or bystanders.
-
Page 7: Air Systems
Indoor Air System Installation -Be certain that: Filter/Regulator/Lubricator Units Filter/regulator/lubricator units that can supply • All pipes supplying air have a large enough Paslode enough air and protection for tools ® inside diameter to ensure adequate air supply. must meet the following specifications: •... - Page 8 Use the air consumption chart in the Tool Schematic for each tool when calculating the For example, given a 20 hp electric compressor operating requirements for the tools. Paslode supplying approximately 80 cfm of air at 120 psi ® tools are designed to operate efficiently...
-
Page 9: Features And Benefits
PS225C FEATURES AND BENEFITS Adjustable Exhaust Cap Deflects air away from user. Comfort Grip Ergonomic design provides greater comfort. Metal Belt Hook Successive Trip Trigger (Orange) Tool-Less Depth of Drive Lightweight Design 4.5 Lbs. Clear View, High Capacity Magazine No-Mar Work Contact... -
Page 10: Maintenance
Use the proper lubricant in the air line lubricator. The Use Paslode pneumatic oil with antifreeze in the lubricator should be of low air flow or changing air flow lubricator, Part No. 219090 (8oz.) type, and should be kept filled to the correct level. - Page 11 Use Chemplex grease, Part Assure long life and proper ® Lubricate "O" rings that are No. 403734. operation of tool. replaced. Use only Paslode replacement Order any repacement parts ® Keep tool operating efficiently parts. needed from Paslode Dealer.
-
Page 12: Troubleshooting
Fasteners drive too deeply into wood. Reduce air pressure. Make sure correct fasteners are being used. Use fasteners that meet Paslode specifications ® Tools skips during operation - no fasteners are only. -
Page 13: Warranty
ONE-YEAR FULL WARRANTY Paslode's sole liability hereunder will be to replace any part or accessory which proves to be defective within the specific A one-year warranty will apply to all parts. - Page 14 An Illinois Tool Works Company 155 Harlem Avenue Glenview, Illinois 60025 Paslode is a registered trademark of Illinois Tool Works Inc. ® All other trademarks are property of their respective owners.
- Page 15 Clavadora Neumática De Clavos En Rollo Modelo PS225C ¡IMPORTANTE! Manual de Funcionamiento y NO DESTRUYE ESTE MANUAL Esquema El cliente tiene la responsibilidad de que todo el personal de operaciones y servicio lea y entienda este manual.
- Page 16 INTRODUCCIÓN La Paslode PS225C clavadora neumática es una herramienta de construcción ® de calidad, diseñado para la construcción residencial en el revestimiento, vallas, cercado, patios, paletas y aplicaciones de paqueteria. Esta herramienta entrega eficiente y seguro cuando se utiliza de acuerdo con las operación instrucciones del fabricante.
-
Page 17: Specificaciones Del La Herramineta Y Sus Sujetadores
ESPECIFICACIONES DE LA HERRAMIENTA Y LOS SUJETADORES ESPECIFICACIONES DE LA HERRAMIENTA NO. de MODELO PS225C (Pieza# 515900) ALTURA 12 5/8” ANCHO 5 3/4" LONGITUD 11" PESO 4 lbs. 5 oz. PRESIÓN de OPERACIÓN 80 hasta 120 psi (5.5 hasta 8.3 bar) TIPO de CARGADOR 0 Grados, en Rollo, de plástico... -
Page 18: Instrucciones De Seguridad
® sujetadores podrían atravesar o salirse del material. Use sólo piezas y sujetadores específicamente diseñados y recomendados por Paslode para usar con esa herramienta y para ® NO DEJE INOPERANTE NI QUITE EL ELEMENTO DE la tarea requerida. Si se usan piezas o sujetadores no autorizados CONTACTO o se modifica de alguna forma la herramienta, se pueden crear... -
Page 19: Instalacion Y Operacion De La Herramineta
2. Con cada herramienta se entrega una copia de este manual. Conserve este manual para cualquiera consulta en el futuro. Además, se incluye una targeta de registro, que debe llenarse y enviar inmediatamente a Paslode ® para que su herramienta sea registrada. - Page 20 Solo use clavos que reunan las especificaciones de Manteniendo apretado el gatillo, continúe hacien- Paslode ® do rebotar el elemento de contacto contra el ma- El uso de clavos que no reunan las especificaciones de...
-
Page 21: Sistemas De Aires
Unidades de Filtro/Regulador/Lubricador neumáticos. Las unidades de filtro/regulador/lubricador capaces de proporcionar aire y protección suficientes a las Duo-Fast Paslode herramientas deben tener las siguientes ® Instalación de Un Sistema Neumático características:... - Page 22 Las herramientas 1-1/4 pulgadas como mínimo. Paslode han sido diseñadas para funcionar eficiente - ® mente entre 80 y 120 psi, y nunca se deben usar a presiones superiores a 120 psi.
-
Page 23: Beneficios De La Herramienta
225C CARACTERÍSTICAS Y BENEFICIOS DE LA PS Tapa De Escape Ajustable Sin Uso De Herramientas Desvia el aire del usuario. Agarradera Comoda Diseño ergonómico promueve mayor comodidad. Gancho De Cinturón De Metal (Gatillo Naranjo) Ajuste De Profundidad Sin Uso De Herramientas Diseño De Peso Ligero 4.5 Lbs. -
Page 24: Mantenimiento
El lubricador debe ser para corriente de aire baja o variable, y tiene que estar lleno hasta el nivel apropiado PRECAUCIÓN por Paslode porque otros lubricantes podrian dañar el ® caucho de los anillos-o y otras piezas de caucho. El lubri- Nunca use queroseno ni ningún solvente... - Page 25 N° 403734. hayan reemplazado. adecuado. Solicite al representante de Use solamente piezas de repuesto Para que la herramienta continúe Paslode cualquier pieza de Paslode funcionando eficientemente y ® ® repuesto que necesite. mantener vigente la garantía de Paslode ®...
-
Page 26: Deteccion Y Correcion De Fallas
Verifique que se usen los sujetadores apropiados. La herramienta “salta” mientras está funcionando; de Use solamente sujetadores que reúnan las especifica- vez en cuando no impulsa sujetadores. ciones de Paslode ® Inspeccionar y comprobar los piensos para la garra y el buen vestir operación. -
Page 27: Garantia
Paslode , o a la que no se le haya ® dado el mantenimiento o el uso adecuado, o que haya sido reparada con piezas que no sean marca Paslode , o que ® en opinión de Paslode hayan sido modificadas o reparadas... - Page 28 Una Compañia de Illinois Tool Works 155 Harlem Avenue Glenview, Illinois 60025 Paslode es una marca registrada de ITW. ® Las marcas registradas son propiedad de sus empresas individuales.
