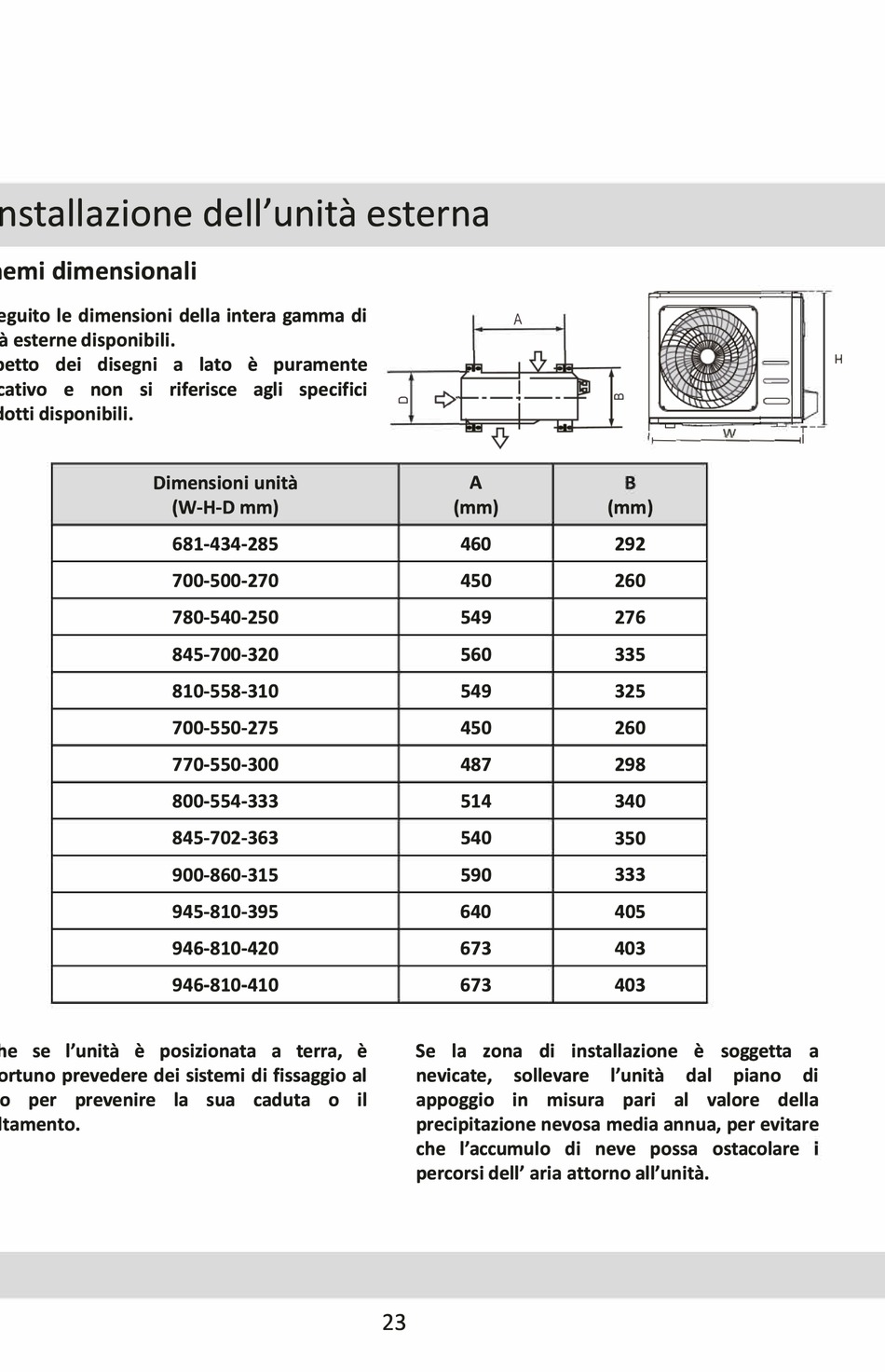

6 Installazione dell
Schemi dimensionali
Di seguito le dimensioni della intera gamma di
unità esterne disponibili.
L'aspetto dei disegni a lato è puramente
indicativo e non si riferisce agli specifici
prodotti disponibili.
Anche se l'unità è posizionata a terra, è
opportuno prevedere dei sistemi di fissaggio al
suolo per prevenire la sua caduta o il
ribaltamento.
1
unità esterna
Dimensioni unità
(W-H-D mm)
681-434-285
700-500-270
780-540-250
845-700-320
810-558-310
700-550-275
770-550-300
800-554-333
845-702-363
900-860-315
945-810-395
946-810-420
946-810-410
A
◊
o
A
(mm)
460
450
549
560
549
450
487
514
540
590
640
673
673
Se la zona di installazione è soggetta a
nevicate, sollevare l'unità dal piano di
appoggio in misura pari al valore della
precipitazione nevosa media annua, per evitare
che l'accumulo di neve possa ostacolare
percorsi dell' aria attorno all'unità.
23
=
-T--
1--- -:...;...-
----,
(mm)
292
260
276
335
325
260
298
340
350
333
405
403
403
