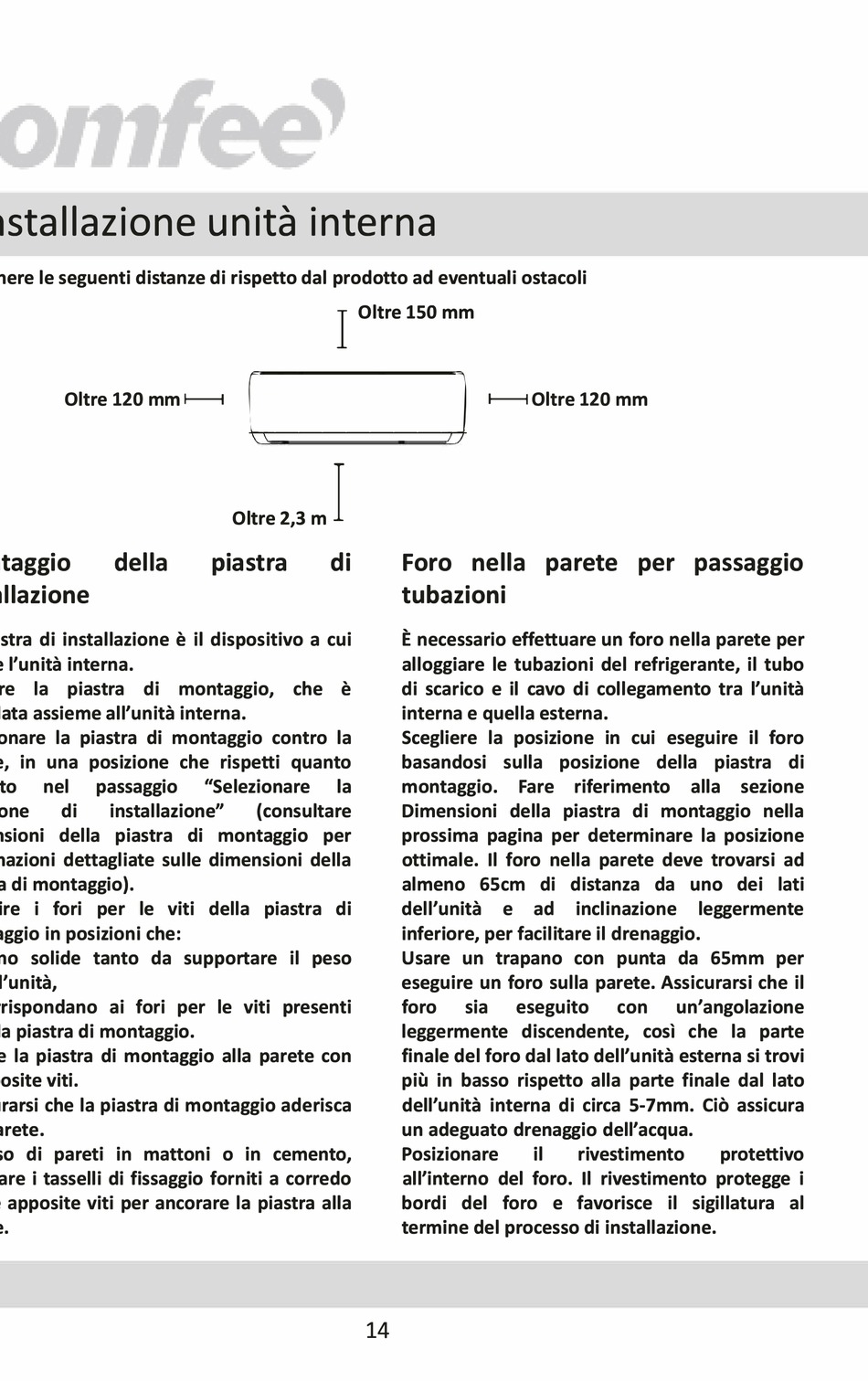

5 Installazione unità interna
Mantenere le seguenti distanze di rispetto dal prodotto ad eventuali ostacoli
Oltre 120 mm t----1
Montaggio della
installazione
La piastra di installazione è il dispositivo a cui
fissare l'unità interna.
Estrarre la piastra di montaggio, che è
imballata assieme all'unità interna.
Posizionare la piastra di montaggio contro la
parete, in una posizione che rispetti quanto
indicato nel passaggio
posmone di installazione"
Dimensioni della piastra di montaggio per
informazioni dettagliate sulle dimensioni della
piastra di montaggio).
Eseguire i fori per le viti della piastra di
montaggio in posizioni che:
• Siano solide tanto da supportare il peso
dell'unità,
• Corrispondano ai fori per le viti presenti
sulla piastra di montaggio.
Fissare la piastra di montaggio alla parete con
le apposite viti.
Assicurarsi che la piastra di montaggio aderisca
alla parete.
In caso di pareti in mattoni o in cemento,
utilizzare i tasselli di fissaggio forniti a corredo
con le apposite viti per ancorare la piastra alla
parete.
I
Oltre 150 mm
I
\-\ �, -------�7--17
I
Oltre 2,3 m
piastra di
"Selezionare la
(consultare
14
l
t----1 Oltre 120 mm
Foro nella parete per passaggio
tubazioni
È necessario effettuare un foro nella parete per
alloggiare le tubazioni del refrigerante, il tubo
di scarico e il cavo di collegamento tra l'unità
interna e quella esterna.
Scegliere la posizione in cui eseguire il foro
basandosi sulla posizione della piastra di
montaggio. Fare riferimento alla sezione
Dimensioni della piastra di montaggio nella
prossima pagina per determinare la posizione
ottimale. Il foro nella parete deve trovarsi ad
almeno 65cm di distanza da uno dei lati
dell'unità e ad inclinazione leggermente
inferiore, per facilitare il drenaggio.
Usare un trapano con punta da 65mm per
eseguire un foro sulla parete. Assicurarsi che il
foro sia eseguito
leggermente discendente, così che la parte
finale del foro dal lato dell'unità esterna si trovi
più in basso rispetto alla parte finale dal lato
dell'unità interna di circa 5-7mm. Ciò assicura
un adeguato drenaggio dell'acqua.
Posizionare il rivestimento
all'interno del foro. Il rivestimento protegge i
bordi del foro e favorisce il sigillatura al
termine del processo di installazione.
con un'angolazione
protettivo
