5 Installazione unità interna
Preparazione tubazioni refrigerante
Le tubazioni del refrigerante si trovano
all'interno di una guaina isolante fissata al
retro dell'unità. È necessario preparare il tubo
prima di inserirlo nel foro della parete. Fare
riferimento alla
tubazioni del refrigerante per
dettagliate su come svasare il tubo sulle altre
informazioni per l'installazione.
A seconda della posizione del foro sulla parete
relativo alla piastra di installazione, scegliere il
lato dell'unità da cui far fuoriuscire il tubo.
Se il foro sulla parete di trova dietro l'unità,
mantenere il pretranciato per il passaggio
tubazioni in posizione. Se il foro sulla parete è
su un lato dell'unità interna, rimuovere
pretranciato per il passaggio tubazioni in

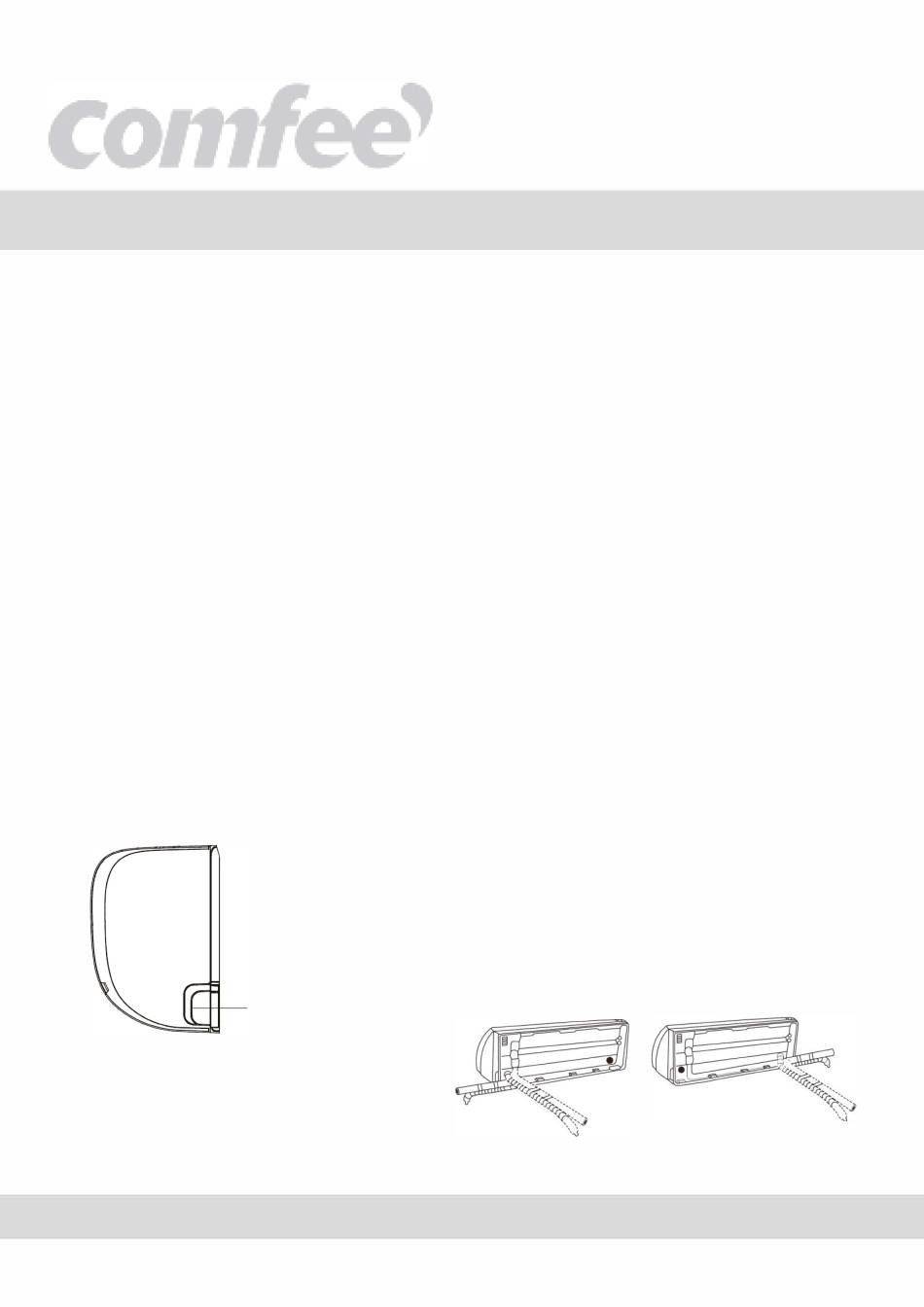

plastica da quel lato (vedere fig.) Ciò renderà
disponibile una fessura da cui far fuoriuscire le
tubazioni. Utilizzare delle pinze o in caso non
sia possibile rimuovere
pretranciato in plastica.
Prestare attenzione a non schiacciare o danneggiare le tubazioni durante la preparazione.
sezione Collegamento
istruzioni
manualmente
Pre-tra nciato
Utilizzare delle forbici per tagliare la guaina
isolante per il lungo, in modo da esporre circa
15cm di tubazioni del refrigerante. Questa
operazione ha due scopi:
• Facilitare il Processo di collegamento delle
tubazioni
•Facilitare i controlli di perdite di refrigerante e
permettere il rilevamento di eventuali danni
Se sono presenti tubazioni predisposte nella
parete, passare direttamente alla fase
Collegamento delle tubazioni. Se non è già
presente una tubazione all'interno della
parete, collegare le tubazioni del refrigerante
dell'unità interna alle tubazioni che la
collegano all'unità esterna. Fare riferimento
alla sezione Collegamento delle tubazioni di
questo manuale per istruzioni dettagliate.
Facendo riferimento alla posizione del foro
sulla parete relativo alla piastra di
installazione, determinare l'angolazione del
tubo. Afferrare il tubo del refrigerante alla base
della curvatura. Piegare il tubo verso la fessura
lentamente, con una pressione leggera. Non
intaccare né danneggiare il tubo durante il
processo.
La tubazione del refrigerante può fuoriuscire
dall'unità interna da quattro punti diversi:
Lato frontale sinistro
Lato posteriore sinistro
Lato frontale destro
Lato posteriore destro
Vedi figura sotto per informazioni
