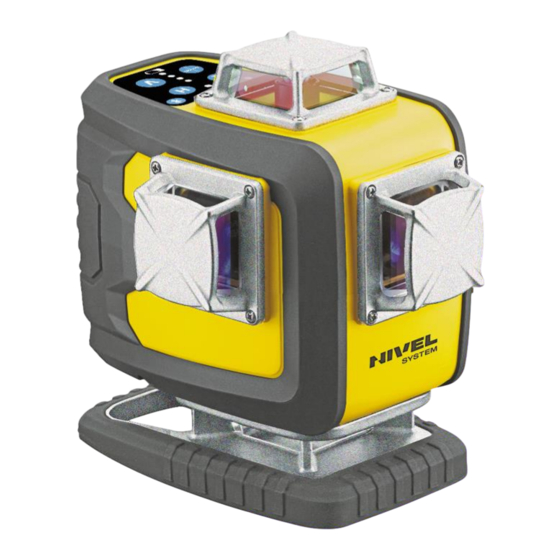

Summary of Contents for Nivel System CL4D-R
-
Page 2: Keypad Area
HOUSING – DESCRIPTION Keypad Area Li-ion alkaline battery cover 1/4” thread... -
Page 3: How To Operate The Unit
CL lasers are precise measuring instruments, which require care and attention during work (every blow, fall - it can affect correct operation). If you notice incorrect measurements, please contact with the Nivel System service. Lasers generate a highly focused light beam - avoid direct eye contact. - Page 4 Charger: Lithium battery can be charged when not use. Put it onto the charge box that comes with the kit and connect it with power adaptor to charge the battery. Time to full charge the battery:3-4hours. Battery capacity: 2600mAh. LED indicator at charge box: Red: In Charging.
- Page 5 - construction laser target • FTR-R/G/B - floor laser target (2 pcs) • CL-BR - multi-tasking laser adapter • GL-R/G - laser glasses (only for CL4D-R/G/B) • LL-1 - platform / laser lift • Aku 2600 - Li-ion battery (2 pcs) • CH-3 - charger •...
- Page 6 LASER SENSORS RD800 Digital – digital sensor - multi-purpose for red, green, blue laser beam – 10kHz display laser detector area level „zero” LED grade indicator bubble keypad magnet • ON/OFF / beeper volume (longer hold) MODE (use two buttons): “rot” for rotation lasers, •...
- Page 7 Battery RD800 Digital accessories: • NL-BR600 – sensor bracket for RD800 Digital sensor CLS-4 – manual sensor - multi-purpose for red, green, blue laser beam – 10kHz indicator LED indicator Laser sensor Key panel ON/OFF Battery cover Signal ON/OFF CLS-4 accessories: •...
-
Page 8: Specification
RD800 Digital SJJ-M1 EX LP-36 LP-36 EX laser manual sensor digital sensor tripod extension pole extension pole with tripod SPECIFICATION Model CL4D-R CL4D-G CL4D-B CL4D-P green blue purple Laser beam 635 nm 515 nm 505 nm 450 nm class II... -
Page 9: Terms And Conditions Of Warranty
Court with jurisdiction over the Warrantor’s registered office. 5. When the warranty services provided by the service centre are needed, please do not hesitate to contact your seller or a Nivel System service centre directly • e-mail: service@nivelsystem.com •... -
Page 10: Panel Sterowania
OPIS OBUDOWY Panel sterowania Komora baterii 1/4” – gniazdo śruby statywu... - Page 11 OBSŁUGA Lasery serii CL są precyzyjnymi instrumentami pomiarowymi, wymagają dbałości i uwagi podczas pracy (każde uderzenie, upadek – może mieć wpływ na poprawną pracę). Gdy zauważysz niepoprawne pomiary należy zgłosić się do serwisu Nivel System. Lasery generują silnie skupioną wiązkę światłą – należy unikać bezpośredniego kontaktu wzrokowego.
- Page 12 Baterie Urządzenie może pracować z zasilaniem akumulatorowym (akumulatorki litowo- jonowe) dostarczone w standardowym zestawie. Wymiana odbywa się za pośrednictwem klapki baterii (otwórz komorę baterii i wyjmij/załaduj akumulatorek) Ładowarka Akumulatorki mogą być ładowane wyłącznie oryginalną ładowarką, Ładowanie odbywa się po wymontowaniu akumulatorków z lasera. Po wyciągnięciu akumulatorków z urządzenia umieść...
- Page 13 - tarczka laserowa, konstrukcyjna • FTR-R/G/B - tarczka laserowa, podłogowa (2 szt.) • CL-BR - multi-adapter laserowy • GL-R/G - okulary laserowe (dotyczy CL4D-R/G/B) • LL-1 - platforma/winda laserowa • Aku 2600 - akumulatorki Li-ion (2 szt.) • CH-3 - ładowarka z kablem •...
- Page 14 CZUJNIKI LASEROWE RD800 Digital – czujnik cyfrowy - uniwersalny dla laserów z czerwoną, zieloną niebieską wiązką – 10kHz wyświetlacz zakres detekcji lasera pozycja „zero” wskaźniki LED libelka panel sterowania magnesy włącznik/wyłacznik / sygnalizator dźwiękowy • (dłuższe przyciśnięcie) zmiana trybu pracy (przyciśniej dwa przyciski) •...
- Page 15 Komora baterii RD800 Digital akcesoria: • NL-BR600 – uchwyt czujnika RD800 Digital CLS-4 – czujnik manualny - uniwersalny dla laserów z czerwoną, zieloną niebieską wiązką – 10kHz sygnalizator sygnalizator Detektor Panel sterowania włącznik zasilania Klapka baterii włącznik sygnalizacji dźwiękowej CLS-4 akcesoria: •...
- Page 16 AKCESORIA CLS-4 RD800 Digital SJJ-M1 EX LP-36 LP-36 EX czujnik manualny czujnik cyfrowy statyw tyczka rozporowa tyczka rozporowa ze statywem SPECYFIKACJA Model CL4D-R CL4D-G CL4D-B CL4D-P czerwony zielony niebieski fioletowy Laser 635 nm 515 nm 505 nm 450 nm klasa II...
-
Page 17: Warunki Gwarancji
Gwaranta. W przypadku potrzeby skorzystania z usług serwisu gwarancyjnego prosimy o kontakt ze sprzedawcą lub bezpośrednio z serwisem Nivel System • e-mail: service@nivelsystem.com •... -
Page 18: Certificate Of Calibration
Type of the instrument Laser Crossliner Trade mark Nivel System Model CL4D-R CL4D-G CL4D-B CL4D-P Serial number Instrument checked & calibrated EC declaration of conformity We declare that products Nivel System CL4D-R, CL4D-G, CL4D-B, CL4D-P conform to: EN 60825-1:2014 61326-1:2013, 61010-1:2010... - Page 19 WARNING: The device contains a rechargeable Li-ion batteries which must be recycled and should be disposed in accordance with the requirements...
