KONFORMITÄTSERKLÄRUNG Der Hersteller der/des hierin beschriebenen Produkte(s) auf welche(s) sich diese Erklärung bezieht, erklärt hiermit in alleiniger Verantwortung, dass diese(s) die einschlägigen, grundliegenden Sicherheits- Gesundheits- und Schutzanforderungen der hierzu bestehenden EG Richtlinien erfüllen und die entsprechenden Prüfprotokolle, insbesondere Hersteller oder seinem Bevollmächtigten ordnungsgemäss...
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf richtiges Vorgehen und Verhalten aufmerksam. Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem. Vorsicht, Gefahren Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im ...
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Beachtung der Herstellervorschriften und unter Einhaltung der örtlichen Vorschriften von einer Falls Sie dieses Gerät als Ersatz für ein altes ausgewiesenen Fachkraft ausgeführt werden. Gerät erworben haben, entsorgen Sie Ihr Altgerät bitte gemäss den gesetzlichen Bestimmungen. Vor 6.
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Raum umgewälzt. Der Kohlefilter hält die beim Die an Ihrem Gerät vorhandenen Fettfilter sind Kochen entstehenden Gerüche fest. regelmässig zu reinigen bzw. zu ersetzen. Die filtrierte Luft wird durch Luftöffnungen seitlich Fettgesättigte Filter können schnell Feuer fangen oder nach oben, zurück in die Küche ausgestoßen.
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben trocknen lassen und vorsichtig wieder in die Abzugshaube einsetzen Achten Sie beim Auswechseln einer Lampe darauf dass die neue Lampe keine höhere Vermeiden alkalische Geschirrspül- Wattleistung als die Originallampe Ihres Geräts hat. maschinenreiniger (ph-Wert über 7). 8.1 Auswechseln der LED Lampen ...
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben 11.1 Installationsangaben Sollten alle obigen Prüfschritte keine Abhilfe Mindestabstand Unterkante Haubenkörper: schaffen, liegt möglicherweise eine größeres zu Glaskeramik- und Gusskochplatten 65 cm technisches Problem vor. zu Gaskochfeld 70 cm Machen Sie auf keinen Fall Reparaturversuche an zu Kohle- / Öl- / Holzfeuerung 85 cm.
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Montageanleitung und setzen den/die Fettfilter Wird die Abluft in einen Abluftkanal geführt, muss wieder ein. Ende Einführungsstutzens Strömungsrichtung gelenkt werden. 11.6 Montage der Dunstabzugshaube Wird die Abluftleitung durch kühle Räume, Siehe Dachböden usw. verlegt, kann ein starkes Kapitel “Montageanleitung“.

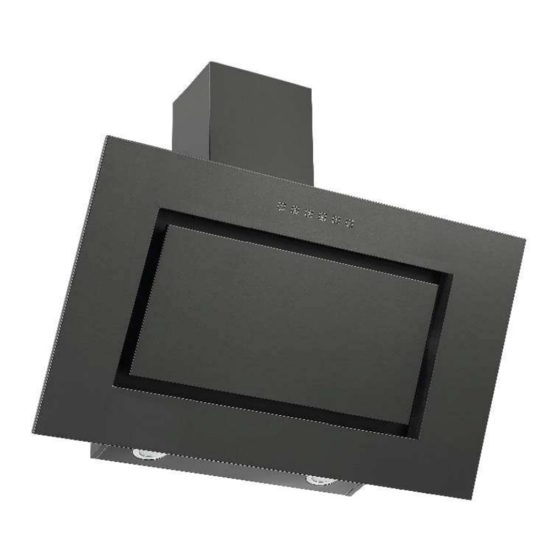

Deutsch Installations- und Bedienungsanleitung 15. GERÄTEBEDIENUNG Tasten und Schalterfunktionen CH 42060 BSA CH 42090 BSA Es gibt sechs Finger touch-Tasten: A Niedrige Leistungsstufe B Mittlere Leistungsstufe C Höchste Leistungsstufe D Licht E Timer F EIN/AUS Taste 1. Nachdem Sie die Dunstabzugshaube an das Stromnetz angeschlossen haben, werden alle Funktionen aktiviert, alle Anzeigelampen der Tasten leuchten 2 Sekunden lang und die Dunstabzugshaube wechselt in den Standby-Zustand.
Page 12
Deutsch Gebrauchs- / Installationsanleitug Dunstabzugshauben 16. Problembehbung mögliche Ursache Fehler Lösung Eine Klappe des Einwegventils ist Blockierung beheben. blockiert. Einwegventil nich richtig Eiwegvenlil richtig montieren montiert Beleuchtung ist an, Kondensator defekt Kondensator ersetzen aber Motor läuft nicht Motorlager defekt, klemmt Motor ersetzen Motor riecht verdächtig Motor ersetzen...
Page 13
17. Montageanleitung Deutsch Achtung! Vor der Montage der Haube die Ventilklappen wie nachstehend beschrieben einsetzen: Montage der Ventilklappen: Falls die Ventilklappen nicht werkseitig montiert sind: • Montieren Sie zuerst Halbteil 1 im Stutzen B10 • Stifte 3 müssen nach oben ausgerichtet sein; •...
GARANTIEBEDINGUNGEN Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden. Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung.
Page 15
Installation- and Operating Instruction Cooker Hoods English CHIMNEY COOKER HOODS Chapter page Explanation of information symbols------------------------------------------------ 1-2 Warning------------------------------------------------------------------------------------------------- 2 Electrical Safety Instruction (BSI Plug)---------------------------------------------------------- 3 Intended use -------------------------------------------------------------------------------- 4 Protection of the environment ----------------------------------------------------------- 4 Tips and general advice ------------------------------------------------------------------ 4 Before using the hood -------------------------------------------------------------------- 4 Using the hood / Safety information--------------------------------------------------- 4 Cleaning and care ------------------------------------------------------------------------- 5-6...
Installation- and Operating Instruction Cooker Hoods English This is a warning symbol This is to be found with descriptions of actions where special care is necessary to prevent damage to appliances. Pass this safety information on to all users of the appliances. This symbol refers to useful hints and tips and draws your attention to the correct procedure and behaviour.
Installation- and Operating Instruction English Electrical Safety Instruction for Appliances with BSI Plug only WARNING ! THIS APPLIANCE MUST BE EARTHED. IF THE MAINS LEAD OF THE APPLIANCE CONNECTION TO A REWIREABLE PLUG IS FITTED WITH A PLUG: If the fitted plug is not suitable for your socket FUSE REPLACEMENT outlet, then it should be cut off and disposed of in order to avoid a possible shock hazard should it...
Installation- and Operating Instruction Cooker Hoods English d) Never leave pans unwatched when frying because 2. Intended use fat can easily catch fire. e) Constant maintenance Guarantys problem-free operation and optimal hood performance. The appliance is intended for domestic use. f) If the hood is used together with other non- The manufacturer is not responsible for damage electrically operated appliances, the room partial...
Installation- and Operating Instruction Cooker Hoods English For this purpose your house must have an exhaust 7. Cleaning and care air shaft or an exhaust air pipeline leading outdoors. Prior to any maintenance or cleaning work, isolate the hood from the electrical supply by: pulling out the appliance connector plug When using the hood in exhaust air mode and operating with chimney-dependent firing...
Installation- and Operating Instruction Cooker Hoods English 7.1 Changing the grease filter Grease filters must occasionally be changed. The Each time you change or wash a grease filter or following rules apply: carbon filter, after removal clean all exposed lower parts of the hood with a mild grease solvent.
Installation- and Operating Instruction Cooker Hoods English Openings not required are fitted with a plastic cover. The lighting fails to function: This plastic cover can be easily removed by turning Does the lamp need changing? counterclockwise and optionally fitted to another ...
Installation- and Operating Instruction Cooker Hoods English If the exhaust air pipeline is routed though cool 11.6 Mounting the extractor hood rooms, lofts etc. there can be a large temperature See chapter “General installation instructions” drop within the individual parts of the pipeline, where applicable the separately supplied mounting resulting in sweating or condensation water instructions.
English User manual Cooker hoods 15. Appliance operating Key- / Switch functions CH 42060 BSA CH 42090 BSA There are six finger touch buttons: A Low speed B Mid speed C High speed D Light E Timer F Power ON/OFF 1.
Installation- and Operating Instruction Cooker Hoods English 16. Problem shooting Cooker hoods Cause Solution Failure One flapp of the one-way valve is blocked. Eliminate the blocking or One-way valve not installed correctly replace the one-way valve Light on, but The capacitor damaged Replace capacitor motor does not The motor jammed bearing damaged...
17. Installation Instruction English NOTE! Before installing the hood, insert the valve flaps as described below: Fitting the V-flaps: If the valve flaps are not fitted at the factory: • First install half part in the nozzle • Pins must be top oriented. Repeat all operations for the assembly of the half part 2 •...
WARRANTY CONDITIONS The manufacturer does not take any responsibility for damage caused by the buyer. This device has been manufactured and tested according to the latest methods. Irrespective of the seller's / dealer's statutory warranty obligation, the manufacturer provides a 6-month warranty for faultless material and faultless production for a period of 24 months from the date of purchase.
