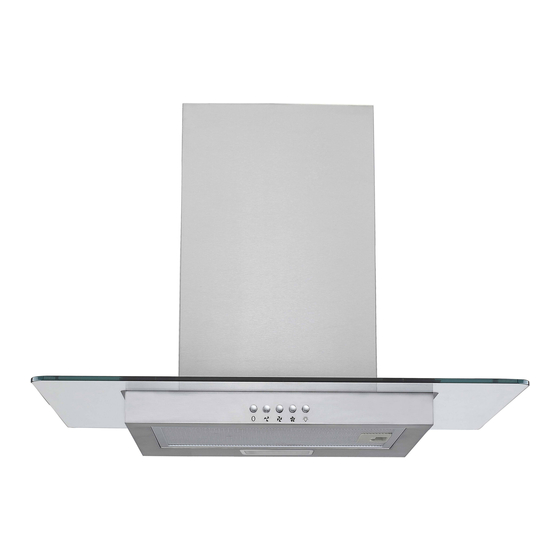

CH 0150 IXB
CH 0160 IXB
CH 0190 IXB
CH 22058 IXB
CH 22078 IXB
CH 44078-60 IXA
CH 22068 IXB
CH 22098 IXB
CH 22098-90 IXB
CH 44068-90 IXA
Advertisement
Chapters
Table of Contents
Related Manuals for Respekta CH 0150 IXB
Summary of Contents for Respekta CH 0150 IXB
- Page 1 Bedienungs- & Installationsanleitung Dunstabzugshauben Mod. No.: Installation- & User's Instruction Cooker hoods CH 0150 IXB CH 0160 IXB CH 0190 IXB CH 22058 IXB CH 22078 IXB CH 44078-60 IXA CH 22068 IXB CH 22098 IXB CH 22098-90 IXB CH 44068-90 IXA...
- Page 2 Bedienungs- und Installationsanleitung Backofen Einbauset Deutsch Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanleitung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten.
-
Page 3: Table Of Contents
Deutsch Gebrauchs und Installationsanleitung Dunstabzugshauben KAMIN HAUBEN Kapitel Seite 1. Hinweis-Symbol-Erklärung------------------------------------------------------------------------ 1-2 Vorsicht, Gefahren---------------------------------------------------------------------------------- 2 2. Bestimmungsgemäße Verwendung------------------------------------------------------------ 2 3. Hinweise zum Umweltschutz--------------------------------------------------------------------- 2 4. Hinweise und allgemeine Ratschläge--------------------------------------------------------- 3 5. Vor Benutzung der Dunstabzugshaube------------------------------------------------------- 3 6. Benutzung der Dunstabzugshaube / Sicherheitshinweise----------------------------- 3 7. -
Page 4: Vorsicht, Gefahren
Deutsch Gebrauchs und Installationsanleitung Dunstabzugshauben Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf richtiges Vorgehen und Verhalten aufmerksam. Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem. Vorsicht, Gefahren Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im ... -
Page 5: Hinweise Und Allgemeine Ratschläge
Deutsch Gebrauchs und Installationsanleitung Dunstabzugshauben 3.2 Entsorgung Beachtung der Herstellervorschriften und unter Einhaltung der örtlichen Vorschriften von einer ausgewiesenen Fachkraft ausgeführt werden. Falls Sie dieses Gerät als Ersatz für ein altes Gerät erworben haben, entsorgen Sie Ihr Alt Gerät 6. Benutzung der Dunstabzugshaube bitte gemäss den gesetzlichen Bestimmungen. -
Page 6: Reinigung Und Pflege
Deutsch Gebrauchs und Installationsanleitung Dunstabzugshauben Raum umgewälzt. Der Kohlefilter hält die beim Die an Ihrem Gerät vorhandenen Fettfilter sind Kochen entstehenden Gerüche fest. regelmäßig zu reinigen bzw. zu ersetzen. Die filtrierte Luft wird durch Luftöffnungen seitlich Fettgesättigte Filter können schnell Feuer fangen oder nach oben, zurück in die Küche ausgestoßen. -
Page 7: Auswechseln Der Lampen
Deutsch Gebrauchs und Installationsanleitung Dunstabzugshauben trocknen lassen und vorsichtig wieder in die 8. Auswechseln der Lampen Abzugshaube einsetzen Achten Sie beim Auswechseln einer Lampe Vermeiden alkalische Geschirrspül- darauf dass die neue Lampe keine höhere maschinen Reiniger (pH-Wert über 7). Wattleistung als die Originallampe Ihres Geräts hat. Kohlefilter 8.1 Auswechseln der LED Lampen ... -
Page 8: Kundendienst
Deutsch Gebrauchs und Installationsanleitung Dunstabzugshauben Urzeigersinn einfach entfernt und wahlweise auf einer anderen, nicht benötigten Abzug-Öffnung Sollten alle obigen Prüfschritte keine Abhilfe montiert werden. schaffen, liegt möglicherweise ein größeres technisches Problem vor. 11.1 Installationsangaben Machen Sie auf keinen Fall Reparaturversuche an Mindestabstand Unterkante Hauben Körper: elektrischen/elektronischen Komponenten des zu Glaskeramik- und Gusskochplatten 65 cm... -
Page 9: Abluftleitung
Deutsch Gebrauchs und Installationsanleitung Dunstabzugshauben Kohlefilter gemäss der diesbezüglichen Montage- Wird die Abluft in einen Abluftkanal geführt, muss anleitung und setzen den/die Fettfilter wieder ein. Ende Einführungsstutzens Strömungsrichtung gelenkt werden. 11.6 Montage der Dunstabzugshaube Wird die Abluftleitung durch kühle Räume, ... - Page 10 Deutsch Gebrauchs- / Installationsanleitung Dunstabzugshauben 14. GER TEKOMPONENTEN KAMINHAUBEN JE NACH MODELL A: Haube B: Grundschacht C: Teleskopschacht D: Montagebügel für Kamin E: Abluftstutzen (150mm) F: Reduzierstück (125 mm) G: Montagelöcher für Abluftstutzen H: Montagelöcher für Abluftstutzen G: Kochfeld 1 Bedienfeld 2 Metallfilter 3 Kochfeldbeleuchtung 4 Typenschild...
- Page 11 Deutsch Gebrauchs- / Installationsanleitung Dunstabzugshauben 15. GER TEBEDIENUNG Tasten und Schalterfunktionen A Motor EIN/AUS B Leistungsstufe 1 C Leistungsstufe 2 D Leistungsstufe 3 E Kochfeldbeleuchtung EIN/AUS fi171020atNEG...
- Page 12 Deutsch Gebrauchs- / Installationsanleitug Dunstabzugshauben 16. Problembehbung mögliche Ursache Fehler Lösung Lüftungsklappe blockiert Blockierung beheben Kondensator defekt Kondensator ersetzen Beleuchtung ist an, aber Motor läuft nicht Motorlager defekt, klemmt Motor ersetzen Motor riecht verdächtig Motor ersetzen Nebst obigen Ursachen sind folgende möglich: Lampen defekt Lampen ersetzen Beleuchtung funktioniert...
- Page 13 Deutsch Installations- / Gebrauchsanleitung Dunstabzugshaube 17. Auswechseln der Lampe CH 0150 IXB CH 0160 IXB CH 0190 IXB CH 22058 IXB / CH 22078 IXB Die Dunstabzugshauben sind mit einem rechteckigen 220-240V, 2W LED Lampenmodul ausgerüstet Der ILCOS D Code für das Lampenmodul lautet: DBS-2/65-H-120/33 ! Das Modul darf nur von einer ausgewiesenen Fachperson ausgewechselt werden.
- Page 14 Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben 18. ALLG. MONTAGEANLEITUNG Kamin Dunstabzugshaube Sicherheitsabstand zwischen Kochfeld und Haube beachten. (Kapitel 11.1) (A) Umluft-Filterbetrieb (B) Abluftbetrieb 65 cm Achtung! Kohlefilter (A1) nur im Umluftbetrieb einsetzen A Montage für Umluft Filterbetrieb Gleiches Vorgehen wie unter nachfolgendem Kapitel B beschrieben.
- Page 15 User s- Installation Instruction Cooker Hoods English Dear customer, Thank you for your confidence and for purchasing a device from our range. The device you have purchased is designed to meet its requirements. Please read these operating instructions carefully. They describe the features and functions of your device.
- Page 16 Users- Installation Instruction Cooker Hoods English CHIMNEY COOKER HOODS Chapter page E planation of information symbols------------------------------------------------ 1-2 Warning------------------------------------------------------------------------------------------------- 2 Intended use -------------------------------------------------------------------------------- 2 Protection of the environment -------------------------------------------------------- 3 Tips and general advice ----------------------------------------------------------------- 3 Before using the hood ------------------------------------------------------------------- 3 Using the hood / Safety information------------------------------------------------- 3 Cleaning and care ------------------------------------------------------------------------- 4 Changing the lamps----------------------------------------------------------------------- 5...
-
Page 17: Warning
Users- Installation Instruction Cooker Hoods English This is a warning symbol This is to be found with descriptions of actions where special care is necessary to prevent damage to appliances. Pass this safety information on to all users of the appliances. This symbol refers to useful hints and tips and draws your attention to the correct procedure and behaviour. -
Page 18: Protection Of The Environment
Operating instructions / users manual Cooker Hoods English A correctly dimensioned extractor hood creates a pleasant room climate without producing draughts and ensures a bearable air humidity of 40-60%. The exhaust air hose must not be made from or contain flammable materials. Make sure no open fire is burning in the 5. -
Page 19: Cleaning And Care
Operating instructions / users manual Cooker Hoods English If no permanently installed exhaust air pipeline or Non-compliance with the maintenance and exhaust air shaft is available, you must operate the cleaning instructions can result in a fire hazard hood in circulation air mode. (see chapter 11.3) due to grease deposits. -
Page 20: Changing The Lamps
Operating instructions / users manual Cooker Hoods English dry thoroughly and carefully replace it in the safety reasons. extractor hood. See also chapter Customer Service 9. Fault what to do if ... Avoid using alkaline dishwasher cleaning agents (ph value over 7). The motor fails to function: Carbon filters ... -
Page 21: Installation
Operating instructions / users manual Cooker Hoods English 11. Installation 11.3 Converting the e tractor hood to a circulation hood If you wish to use an appropriately fitted hood as a Before installation of the appliance circulation hood, you must mount the active carbon please pay regard to: filter(s) to the fan motor before using the hood. -
Page 22: Guaranty
Operating instructions / users manual Cooker Hoods English The manufacturer is constantly engaged in the further improvement of his products. Please note The exhaust air line should be as short and that products are subject to changes in form, straight as possible. -
Page 23: Appliance Components
Users- Installation Instruction Cooker Hoods English 14. APPLIANCE COMPONENTS DEPENDING ON MODEL A: Hood B: U-shaped basic shaft C: U-shaped inner shaft D: Mounting hook E: Exhaust air nozzle (150mm) F: Exhaust air reducer (125 mm) G:Fitting holes for E H: Hob 1 Operating panel 2 Metal filter... - Page 24 English Users- & Installation Instruction Cooker Hoods 15. APPLIANCE OPPERATING Key / Switch functions Power ON/OFF Speed level 1 Speed level 2 Speed level 3 lighting ON/OFF fi171020atNEG...
-
Page 25: Problem Shooting
Users- Installation Instruction Cooker Hoods English 16. Problem shooting Cooker hoods Cause Solution Fault The leaf blocked Get rid of the blocking The capacitor damaged Replace capacitor Light on, but motor The motor jammed bearing Replace motor does not work The internal with of motor off or a Replace motor bad smell from the motor... - Page 26 English Installation- / User's Instruction Cooker hood 17. Replacing the Lamp CH 0150 IXB CH 0160 IXB CH 0190 IXB CH 22058 IXB / CH 22078 IXB The coocer hoods are equipped with a rectangular 220-240V, 2W LED lamp module.
- Page 27 English Users- & Installation Instruction Cooker Hoods 18. General Installation Instruction Chimney Cooker hoods Comply with safety distance between hob and hood. See chapter 11.1 1. Clean the environment thoroughly prior to installation in order that no dust or building waste can be drawn in. 2.
