Summary of Contents for EuroLite LED PIX-8 QCL Bar

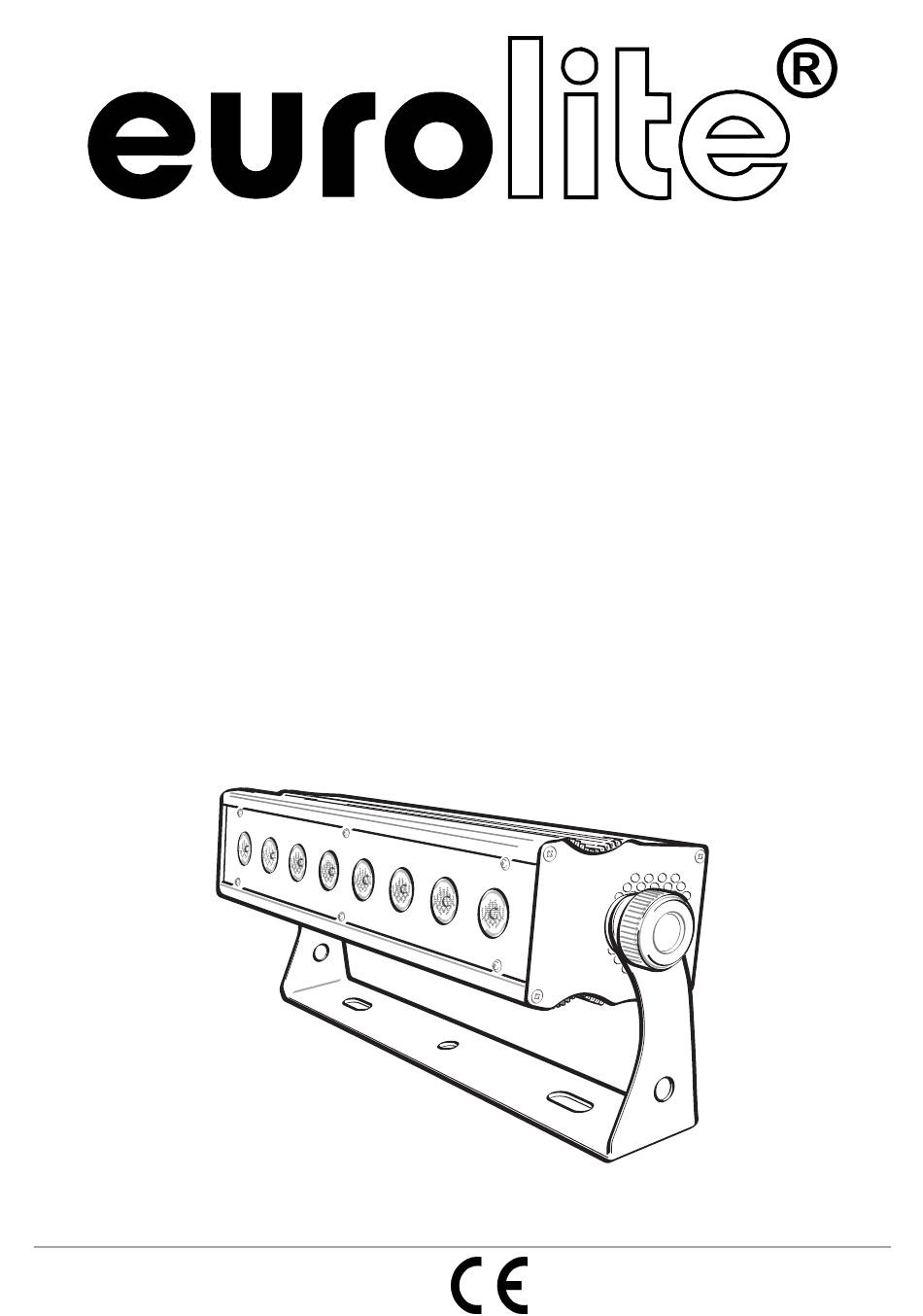

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PIX-8 QCL © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 51930413 This user manual is valid for the article number 51930413 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/31 00060568.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED PIX-8 QCL Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 7: Installation
(5) Spannungsversorgungseingang/Sicherungshalter (6) Fangsicherung (7) Spannungsversorgungsausgang (8) Display (9) Mode-Taste (10) Enter-Taste (11) Up-Taste (12) Down-Taste (13) DMX-Eingangsbuchse (14) DMX-Ausgangsbuchse INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Page 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Page 9: Anschluss An Den Dmx-512 Controller
Anschluss an den DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 10: Bedienung
STANDALONE-MODE Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit der EUROLITE LED PIX-8 QCL Leiste lassen sich statische Farben und bis zu 13 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE-Taste um den internen Programm-Modus zu wählen. Wählen Sie P01 – P14 über die UP- oder DOWN-Taste aus. -
Page 11: Auto-Mode
15 Farben: RGBW 1. Statische Farben Flash 00 - 99 2. Dream Farben "träumen" 3. Meteor Farben "fließen" 4. Fade Farben Überblendung 5. Change Farben Wechsel 6. Flow 1 Farben "chase" in 1 Richtung 7. Flow 2 Farben "chase" in 2 Richtungen 8. -
Page 12: Dmx-Protokoll
Blau (0 - 100 %) CH 4 Weiß (0 - 100 %) 6-Kanal-Modus (Vorgabewert): Alle 8 LEDs als 1 Segment (kompatibel mit EUROLITE DMX LED Operator 2, Artikel-Nr. 70064502) CH 1 Rot (0 - 100 %) CH 2 Grün (0 - 100 %) - Page 13 7-Kanal-Modus: Alle 8 LEDs als 1 Segment CH 1 CH 2 CH 3 CH 4 CH 5 CH 7 Grün Blau Weiß Dimmer 0 - 15 (0 - 255) (0 - 255) (0 - 255) (0 - 255) (CH 1, 0 - 135) 16 –...
- Page 14 19-Kanal-Modus: Je 2 LEDs als 1 Segment, 4 Segmente insgesamt CH 1 siehe CH-1 im 7-Kanal-Modus CH 2 siehe CH-2 im 7-Kanal-Modus CH 3 Flash (0 - 255) CH 4 CH 5 CH 6 CH 7 CH 8 CH 9 CH 10 CH 11 CH 12...
-
Page 15: Master-/Slave-Mode
Im Master-/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem MASTER-Gerät gesteuert werden. An der Rückseite der EUROLITE LED PIX-8 QCL Leiste befindet sich eine XLR-Einbaubuchse und ein XLR- Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Ein Gerät arbeitet dann als MASTER-Gerät und steuert die SLAVE-Geräte, die über ein zweipoliges geschirmtes Kabel mit dem MASTER-Gerät verbunden werden. -
Page 16: Musikgesteuert
MUSIKGESTEUERT Drücken Sie die MODE-Taste um in den Musikgesteuert-Modus (SOUND) zu gelangen. Drücken Sie die ENTER-Taste um jeweils die Empfindlichkeit und Häufigkeit der Loops zu wählen. gewünschte Empfindlichkeit (SENS 00-31) Häufigkeit der Loops (Frequency = FQN 01-99) können jeweils mit den UP- oder DOWN-Taste gewählt werden. Bitte drücken nochmal... -
Page 17: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 180 W Abstrahlwinkel: ca. 21° Anzahl der LEDs: LED-Typ: 8-W-QCL DMX-Steuerkanäle: 4/6/7/11/19/32/35 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maße (LxBxH): 445 x 130 x 165 mm Gewicht: 3,2 kg Maximale Umgebungstemperatur T 45°... -
Page 18: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PIX-8 QCL Bar. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 19 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 20: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 21: Description Of The Device
DESCRIPTION OF THE DEVICE Features Compact LED color changing bar with 8 x 8 W quadcolor LEDs • Equipped with eight 4in1 LEDs in the colors red, green, blue and white • Particularly bright illuminating power of the LEDs • 4, 6, 7, 11, 19, 32, 35 DMX channels selectable for various applications •... -
Page 22: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 23: Dmx-512 Connection / Connection Between Fixtures
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. -
Page 24: Connection Between Devices
30 mA. Lighting effects must not be connected to dimming-packs. Please note: A maximum of 8 EUROLITE LED PIX-8 QCL Bars may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains. -
Page 25: Auto Mode
LED PIX-8 QCL Bar will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each LED PIX-8 QCL Bar correctly and independently from any other fixture on the DMX-chain. If several LED PIX-8 QCL Bars are addressed similarly, they will work synchronically. -
Page 26: Dmx-Protocol
Controlling: After having addressed the LED PIX-8 QCL Bar, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last lighting in the link in order to ensure proper transmission on the DMX data link. - Page 27 7-Channel Mode: All 8 LEDs as 1 segment CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 Green Blue White 0 - 15 Dimmer (0 - 255) (0 - 255) (0 - 255) (0 - 255) (CH 1, 0 - 135) 16 –...
- Page 28 19- Channel Mode: Every 2 LEDs as 1 segment, 4 segments in total CH 1 see CH 1 in the 7-Channel Mode CH 2 see CH 2 in the 7-Channel Mode CH 3 Flash (0 - 255) CH 4 CH 5 CH 6 CH 7 CH 8...
-
Page 29: Master/Slave Mode
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED PIX-8 QCL Bar you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Page 30: Sound Control Mode
SOUND CONTROL MODE Press the MODE button and choose Sound Controlled Mode (SOUND). Press the ENTER button to select the desired sensitivity and frequency of the loops, respectively. The desired sensitivity (SENS 00-31) and frequency of the loops (Frequency = FQN 01-99) can be selected via the UP or DOWN buttons. -
Page 31: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 180 W Beam angle: approx. 21° Number of LEDs: Type of LED: 8-W-QCL DMX control channels: 4/6/7/11/19/32/35 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Dimensions (LxWxH): 445 x 130 x 165 mm Weight: 3.2 kg Maximum ambient temperature T...
