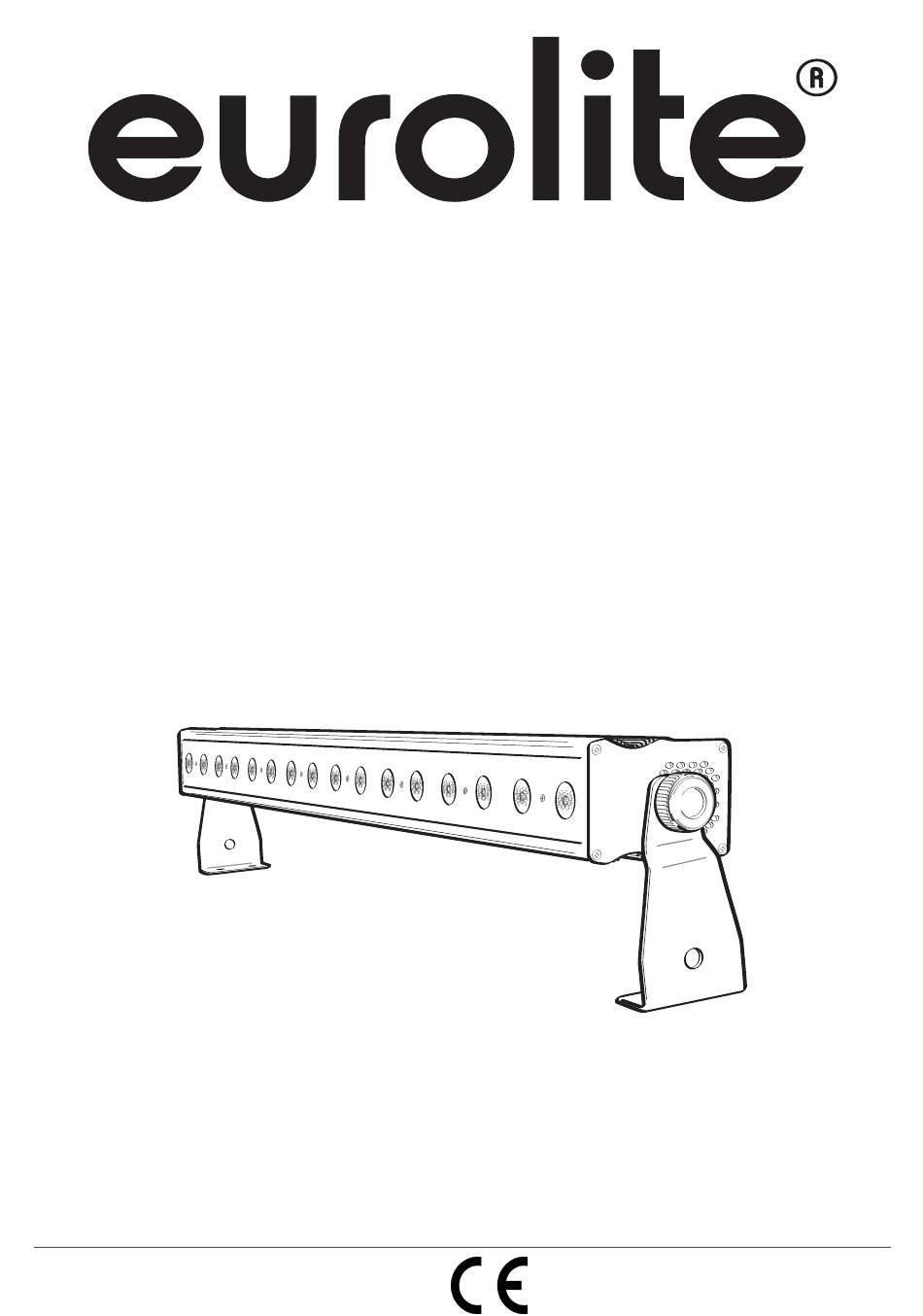

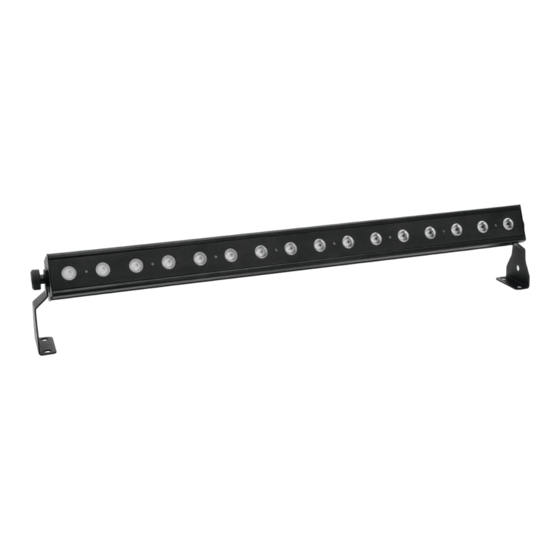

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED PIX-16 QCL Bar Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers 51930414 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00063808.DOC, Version 1.3... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED PIX-16 QCL Leiste entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 100 - 250 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 7: Installation
(5) Fangsicherung (6) Spannungsversorgungseingang (7) Sicherungshalter (8) DMX-Eingangsbuchse (9) Display (10) Mode-Taste (11) Enter-Taste (12) Up-Taste (13) Down-Taste (14) DMX-Ausgangsbuchse (15) Spannungsversorgungsausgang INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Page 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.
-
Page 9: Anschluss An Den Dmx-512 Controller
Anschluss an den DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 10: Bedienung
STANDALONE-MODE Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Steps, die nacheinander in einer Schleife abgespielt werden. Mit der EUROLITE LED PIX-16 QCL Leiste lassen sich statische Farben und bis zu 13 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE-Taste um den internen Programm-Modus zu wählen. Wählen Sie P01 – P14 über die UP- oder DOWN-Taste aus. -
Page 11: Auto-Mode
Blackout-R-G-B-W-RG-GB-BW-WR-GW-RB- 1. Statische Farben RGB-GBW-RGW-RBW-RGBW; Flash 00 - 99 2. Dream Farben "träumen" 3. Meteor Farben "fließen" 4. Fade Farben Überblendung 5. Change Farben Wechsel 6. Flow 1 Farben "chase" in 1 Richtung 7. Flow 2 Farben "chase" in 2 Richtungen 8. -
Page 12: Dmx-Protokoll
Blau (0 - 100 %) CH 4 Weiß (0 - 100 %) 6-Kanal-Modus (Vorgabewert): Alle 16 LEDs als 1 Segment (kompatibel mit EUROLITE DMX LED Operator 2, Artikel-Nr. 70064502) CH 1 Rot (0 - 100 %) CH 2 Grün (0 - 100 %) - Page 13 7-Kanal-Modus: Alle 16 LEDs als 1 Segment CH 1 CH 2 CH 3 CH 4 CH 5 CH 7 Grün Blau Weiß Dimmer 0 - 15 (0 - 255) (0 - 255) (0 - 255) (0 - 255) (CH 1, 0 - 135) 16 –...
- Page 14 19-Kanal-Modus: Je 4 LEDs als 1 Segment, 4 Segmente insgesamt CH 1 siehe CH-1 im 7-Kanal-Modus CH 2 siehe CH-2 im 7-Kanal-Modus CH 3 Flash (0 - 255) CH 4 CH 5 CH 6 CH 7 CH 8 CH 9 CH 10 CH 11 CH 12...
- Page 15 CH 33 CH 34 CH 35 CH 36 CH 37 CH 38 CH 39 CH 40 CH 41 CH 42 CH 43 CH 44 CH 45 CH 46 CH 47 CH 48 CH 49 CH 50 CH 51 CH 52 CH 53 CH 54 CH 55...
-
Page 16: Master-/Slave-Mode
Im Master-/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem MASTER-Gerät gesteuert werden. An der Rückseite der EUROLITE LED PIX-16 QCL Leiste befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Ein Gerät arbeitet dann als MASTER-Gerät und steuert die SLAVE-Geräte, die über ein zweipoliges geschirmtes Kabel mit dem MASTER-Gerät verbunden werden. -
Page 17: Musikgesteuert
MUSIKGESTEUERT Drücken Sie die MODE-Taste um in den Musikgesteuert-Modus (SOUND) zu gelangen. Drücken Sie die ENTER-Taste um jeweils die Empfindlichkeit und Häufigkeit der Loops zu wählen. Die gewünschte Empfindlichkeit (SENS 00-31) und Häufigkeit der Loops (Frequency = FQN 01-99) können jeweils mit den UP- oder DOWN-Taste gewählt werden. -
Page 18: Technische Daten
Transportcase für 4x LED PIX-16 TCL / QCL 31005010 Saveking Sicherungsseil 3x600 schwarz 58010252 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE DMX LED Operator 2 Controller 70064502 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 18.02.2016 © 18/32 00063808.DOC, Version 1.3... -
Page 19: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PIX-16 QCL Bar. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 20: Operating Determinations
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. -
Page 21: Description Of The Device
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5°... -
Page 22: Overview
Overview (0) Mounting bracket (1) QCL LEDs (2) Fixation screw (3) Housing (4) Floor-stand (5) Attachment eyelet (6) Power input (7) Fuseholder (8) DMX-In socket (9) Display (10) Mode button (11) Enter button (12) Up button (13) Down button (14) DMX-Out socket (15) Power out INSTALLATION Overhead rigging... -
Page 23: Dmx-512 Connection / Connection Between Fixtures
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device. If you lack these qualifications, do not attempt the installation yourself, but instead use a professional structural rigger. -
Page 24: Connection Between Devices
30 mA. Lighting effects must not be connected to dimming-packs. Please note: A maximum of 8 EUROLITE LED PIX-16 QCL Bars may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains. -
Page 25: Stand-Alone Mode
A chaser is a sequence of different steps that will be called up one after another in a continuous loop. With the LED PIX-16 QCL Bar, you can select static colors and up to 13 different chasers. Selecting a chaser Press the MODE button to select the internal program mode. -
Page 26: Auto Mode
LED PIX-16 QCL Bar will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each LED PIX-16 QCL Bar correctly and independently from any other fixture on the DMX-chain. If several LED PIX-16 QCL Bars are addressed similarly, they will work synchronically. -
Page 27: Dmx-Protocol
Blue (0 - 100 %) CH 4 White (0 - 100 %) 6-Channel Mode (default setting): All 16 LEDs as 1 segment (compatible with EUROLITE DMX LED Operator 2, item no. 70064502) CH 1 Red (0 - 100 %) CH 2... - Page 28 11-Channel Mode: Every 8 LEDs as 1 segment, 2 segments in total CH 1 see CH 1 in the 7-Channel Mode CH 2 see CH 2 in the 7-Channel Mode CH 3 Flash (0 - 255) CH 4 CH 5 CH 6 CH 7 CH 8...
- Page 29 CH 17 CH 18 CH 19 CH 20 CH 21 CH 22 CH 23 CH 24 CH 25 CH 26 CH 27 CH 28 CH 29 CH 30 CH 31 CH 32 CH 33 CH 34 CH 35 CH 36 CH 37 CH 38 CH 39...
- Page 30 CH 8 CH 9 CH 10 CH 11 CH 12 CH 13 CH 14 CH 15 CH 16 CH 17 CH 18 CH 19 CH 20 CH 21 CH 22 CH 23 CH 24 CH 25 CH 26 CH 27 CH 28 CH 29 CH 30...
-
Page 31: Master/Slave Mode
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED PIX-16 QCL Bar you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Page 32: Technical Specifications
Flightcase Profi f. 4x LED PIX-16 TCL/QCL 31005010 Saveking Safety bond 3x600 black 58010252 EUROLITE TPC-10 Coupler, black 59006858 EUROLITE DMX LED Operator 2 controller 70064502 Please note: Every information is subject to change without prior notice. 18.02.2016 © 32/32 00063808.DOC, Version 1.3...
