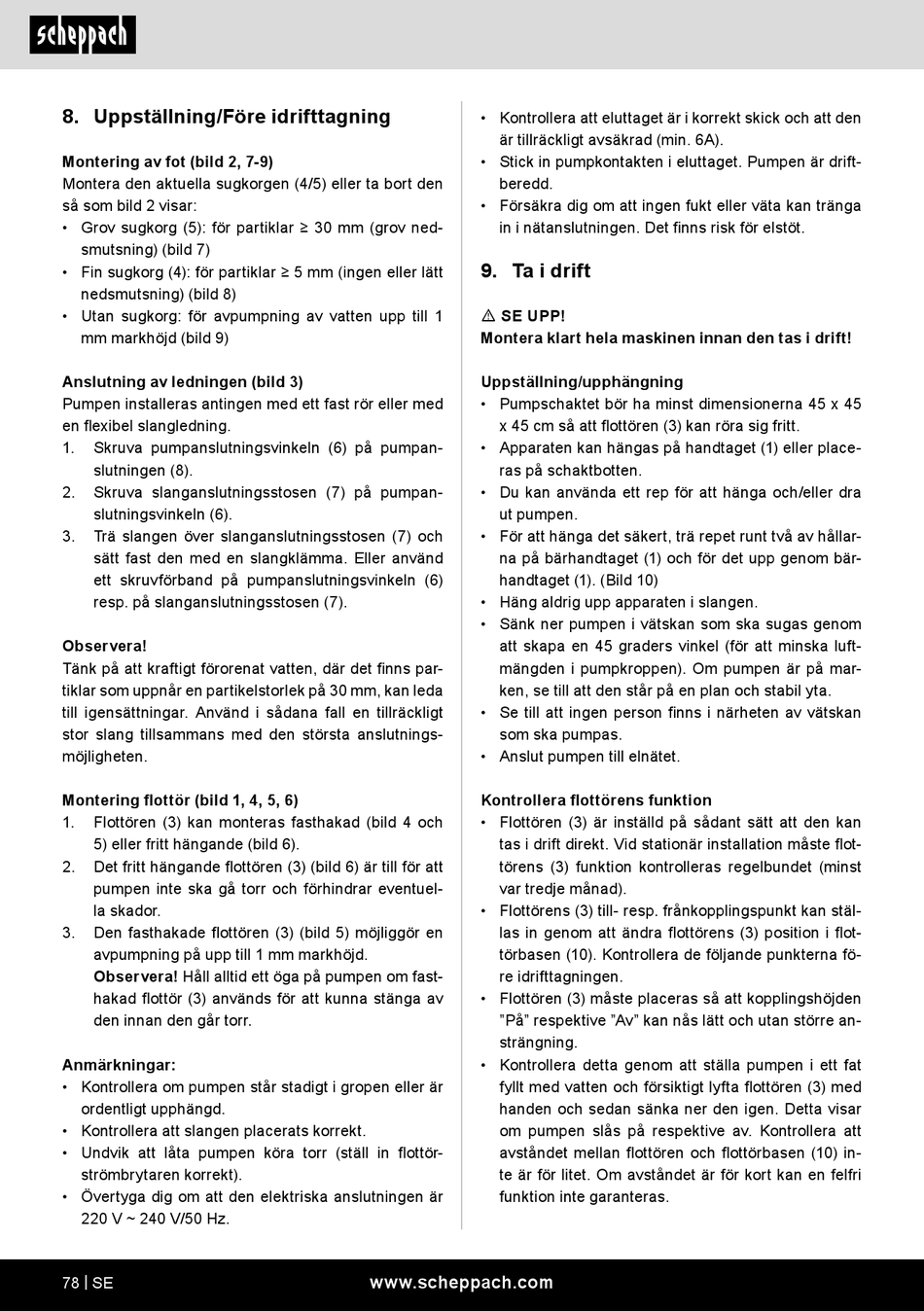

8. Uppställning/Före idrifttagning
Montering av fot (bild 2, 7-9)
Montera den aktuella sugkorgen (4/5) eller ta bort den
så som bild 2 visar:
• Grov sugkorg (5): för partiklar ≥ 30 mm (grov ned-
smutsning) (bild 7)
• Fin sugkorg (4): för partiklar ≥ 5 mm (ingen eller lätt
nedsmutsning) (bild 8)
• Utan sugkorg: för avpumpning av vatten upp till 1
mm markhöjd (bild 9)
Anslutning av ledningen (bild 3)
Pumpen installeras antingen med ett fast rör eller med
en flexibel slangledning.
1. Skruva pumpanslutningsvinkeln (6) på pumpan-
slutningen (8).
2. Skruva slanganslutningsstosen (7) på pumpan-
slutningsvinkeln (6).
3. Trä slangen över slanganslutningsstosen (7) och
sätt fast den med en slangklämma. Eller använd
ett skruvförband på pumpanslutningsvinkeln (6)
resp. på slanganslutningsstosen (7).
Observera!
Tänk på att kraftigt förorenat vatten, där det finns par-
tiklar som uppnår en partikelstorlek på 30 mm, kan leda
till igensättningar. Använd i sådana fall en tillräckligt
stor slang tillsammans med den största anslutnings-
möjligheten.
Montering flottör (bild 1, 4, 5, 6)
1. Flottören (3) kan monteras fasthakad (bild 4 och
5) eller fritt hängande (bild 6).
2. Det fritt hängande flottören (3) (bild 6) är till för att
pumpen inte ska gå torr och förhindrar eventuel-
la skador.
3. Den fasthakade flottören (3) (bild 5) möjliggör en
avpumpning på upp till 1 mm markhöjd.
Observera! Håll alltid ett öga på pumpen om fast-
hakad flottör (3) används för att kunna stänga av
den innan den går torr.
Anmärkningar:
• Kontrollera om pumpen står stadigt i gropen eller är
ordentligt upphängd.
• Kontrollera att slangen placerats korrekt.
• Undvik att låta pumpen köra torr (ställ in flottör-
strömbrytaren korrekt).
• Övertyga dig om att den elektriska anslutningen är
220 V ~ 240 V/50 Hz.
78 | SE
• Kontrollera att eluttaget är i korrekt skick och att den
är tillräckligt avsäkrad (min. 6A).
• Stick in pumpkontakten i eluttaget. Pumpen är drift-
beredd.
• Försäkra dig om att ingen fukt eller väta kan tränga
in i nätanslutningen. Det finns risk för elstöt.

9. Ta i drift

m SE UPP!
Montera klart hela maskinen innan den tas i drift!
Uppställning/upphängning
• Pumpschaktet bör ha minst dimensionerna 45 x 45
x 45 cm så att flottören (3) kan röra sig fritt.
• Apparaten kan hängas på handtaget (1) eller place-
ras på schaktbotten.
• Du kan använda ett rep för att hänga och/eller dra
ut pumpen.
• För att hänga det säkert, trä repet runt två av hållar-
na på bärhandtaget (1) och för det upp genom bär-
handtaget (1). (Bild 10)
• Häng aldrig upp apparaten i slangen.
• Sänk ner pumpen i vätskan som ska sugas genom
att skapa en 45 graders vinkel (för att minska luft-
mängden i pumpkroppen). Om pumpen är på mar-
ken, se till att den står på en plan och stabil yta.
• Se till att ingen person finns i närheten av vätskan
som ska pumpas.
• Anslut pumpen till elnätet.
Kontrollera flottörens funktion
• Flottören (3) är inställd på sådant sätt att den kan
tas i drift direkt. Vid stationär installation måste flot-
törens (3) funktion kontrolleras regelbundet (minst
var tredje månad).
• Flottörens (3) till- resp. frånkopplingspunkt kan stäl-
las in genom att ändra flottörens (3) position i flot-
törbasen (10). Kontrollera de följande punkterna fö-
re idrifttagningen.
• Flottören (3) måste placeras så att kopplingshöjden
"På" respektive "Av" kan nås lätt och utan större an-
strängning.
• Kontrollera detta genom att ställa pumpen i ett fat
fyllt med vatten och försiktigt lyfta flottören (3) med
handen och sedan sänka ner den igen. Detta visar
om pumpen slås på respektive av. Kontrollera att
avståndet mellan flottören och flottörbasen (10) in-
te är för litet. Om avståndet är för kort kan en felfri
funktion inte garanteras.
