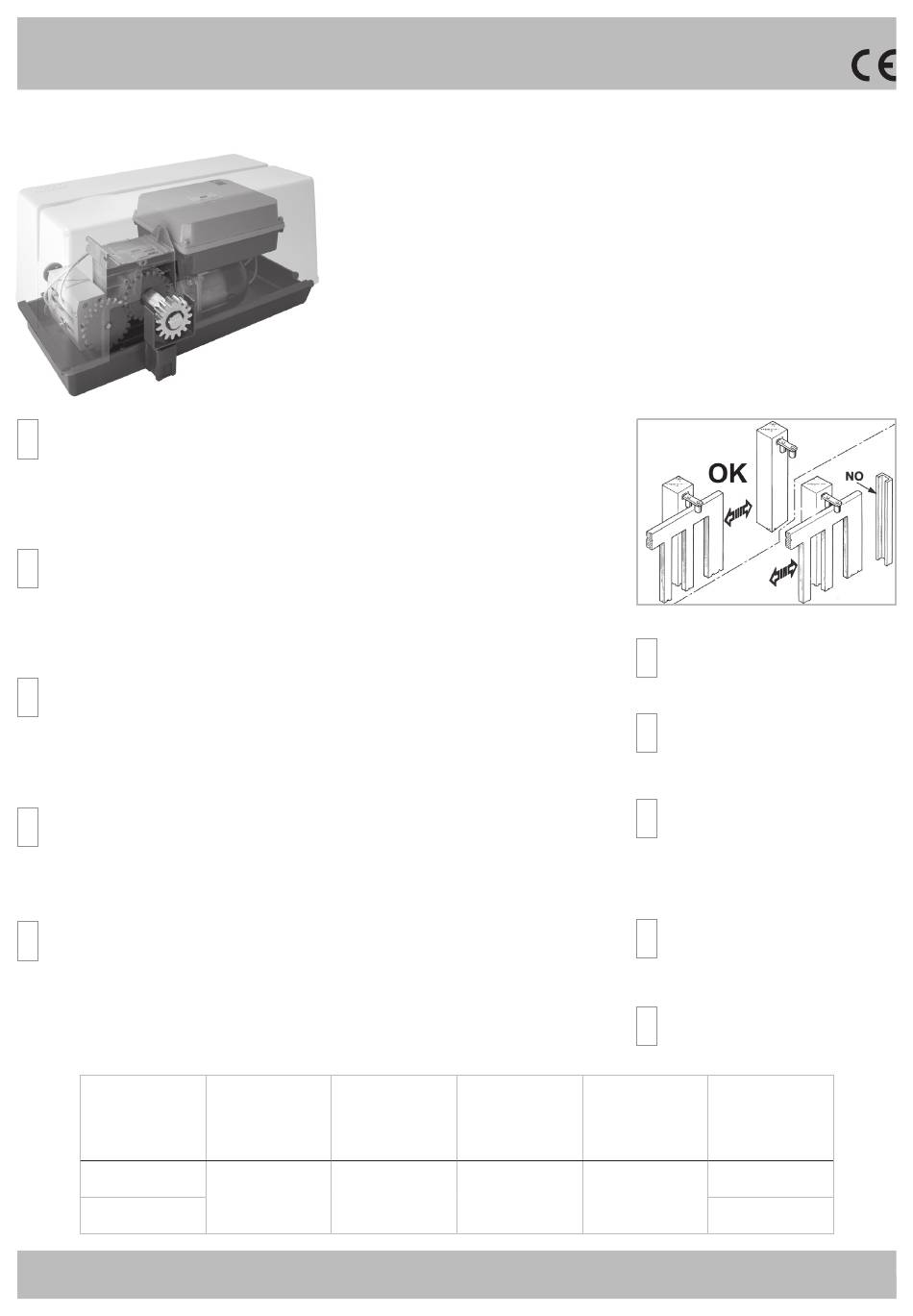

SUPER 2200 FAST FCE-FCM
ATTENZIONE
I
- OPERATORE CON VELOCITA' ALTA (20 M/MIN).
- SOLO PER PASSAGGIO VEICOLARE.
- INSTALLARE SOLO SE SI HA LA CERTEZZA CHE NESSUNO POSSA ENTRARE IN CONTATTO CON IL CANCELLO.
- PREDISPORRE LE SICUREZZE COME INDICATO DALLA NORMA EN12445 AFFINCHE' NIENTE E NESSUNO POSSA VENIRE
ACCIDENTALMENTE A CONTATTO CON L'AUTOMAZIONE.
- UTILIZZARE SOLO CREMAGLIERA RIB IN METALLO (CONSIGLIAMO ACS9050 MOD. 4 CON CATAFORESI).
ATTENTION
F
- OPÉRATEUR A GRANDE VITESSE (20 M/MIN).
- SEULEMENT POUR LE PASSAGE DES VEHICULES.
- INSTALLEZ SEULEMENT SI VOUS TES SÛR QUE PERSONNE NE PEUT TRE TOUCHÉ PAR LA PORTE.
- EQUIPEZ DE SECURITES COMME INDIQUE SUR LA NORME EN12445 POUR ÉVITER QUE QUELQUE CHOSE OU QUELQU'UN
PUISSE TRE TOUCHÉE PAR LA PORTE.
- UTILISER SEULEMENT CRÉMAILLÈRE RIB EN ACIER (ON CONSEILLE ACS9050 MOD. 4 TRAITÉ CATAPHORÈSE).
ATTENTION
G
B
- HIGH SPEED OPERATOR (20 M/MIN).
- INTENDED ONLY FOR PASSAGE OF VEHICLES.
- INSTALL ONLY IF YOU ARE SURE THAT NOBODY IS IN THE REACH OF THE GATE.
- MAKE SURE THAT APPROPRIATE SAFETY DEVICES ARE USED AS SHOWN IN EN12445 TO AVOID THAT SOMETHING OR
SOMEBODY COULD BE HIT BY THE GATE.
- TO USE METAL RIB RACK ONLY (WE ADVISE ACS9050 MODULE 4 WITH CATAPHORESIS TREATMENT).
WICHTIG
D
- MIT HOCHGESCHWINDIGKEITSBEDIENER (20 M/MIN).
- NUR FÜR AUTO-DURCHFAHRTEN.
- INSTALLIEREN SIE DIES NUR, WENN SIE SICHER SIND, DASS NIEMAND DURCH DEN ZAUN GREIFEN KANN UND MIT DEM
TOR IN BERÜHRUNG KOMMT, WIE ES DIE EN12445 VORSCHREIBT.
- ZAHNSTANGE AUS METALL BENUTZEN. WIR RATEN ACS9050 MIT KATAPHORESE.
ATENCIÒN
E
S
- OPERADOR CON VELOCIDAD' ALTA (20 M/MIN).
- SOLO PARA PASAJE DE VEHICULOS.
- INSTALAR SÒLO SI SE TIENE LA SEGURIDAD QUE NINGUNO PUEDA ENTRAR EN CONTACTO CON LA CANCELA.
- PREDISPONER LAS SEGURIDADES COMO INDICADO EN LA NORMA EN12445 TAL QUE NADA NI NADIE PUEDA VENIR
ACCIDENTALMENTE EN CONTACTO CON LA AUTOMACIÒN.
- UTILIZAR SÒLO CREMALLERA RIB EN METALO (ACONSEJAMOS CÒD. ACS9050 MOD. 4 CON CATAFÒRESIS).
Operatore
Operateur
Operator
Torantrieb
Operador

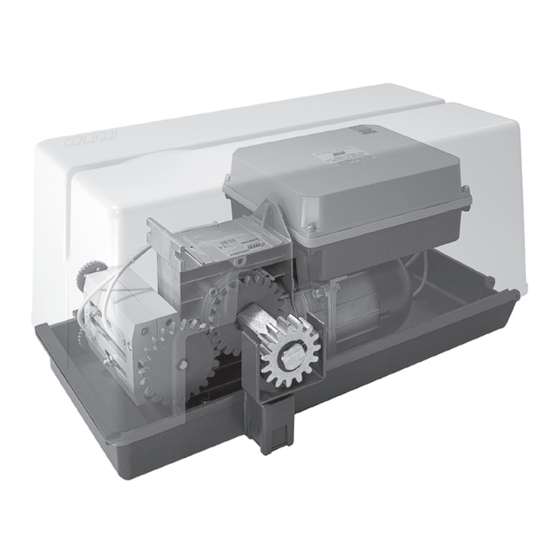

SUPER 2200 FAST FCE
SUPER 2200 FAST FCM
ITALIANO PAG. 05 / FRANÇAIS PAG. 15 / ENGLISH PAGE 25 / DEUTSCH PAG. 35 / ESPAÑOL PAG. 45
OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI
OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES
IRREVERSIBLE OPERATOR FOR SLIDING GATES
SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN
OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS
Alimentazione
Peso max cancello
Alimentation
Poids maxi portail
Power Supply
Max gate weight
Stromspannung
Max Torgewicht
Alimentacion
Peso máx verja
230V 50/60Hz
2200 kg
con / avec / with / mit
Spinta max
Poussée maxi
Max Thrust
Max Schubkraft
Max Empuje
800/700 N
1
S1-CRX
SUPER 2200 FAST è applicabile solo a parti mobili
I
che scorrono a lato della colonna di chiusura.
Non applicare SUPER 2200 FAST su parti mobili
che chiudono a ridosso della colonna.
SUPER 2200 FAST ne peut être appliqué qu'aux
F
parties mobiles qui glissent à côté de la colonne
de fermeture. Ne pas appliquer SUPER 2200
FAST sur les parties mobiles qui ferment près
de la colonne.
FAST operators are not suitable for installations
G
in which the mobile gate leaf ends up against
B
a post, a U shape bar, because the knocking
of gate against these fixed parts cannot always
be prevented. The best solution for using FAST
operators is when the gate leaf ends up next to
the posts.
SUPER 2200 FAST ist ausschließlich nur an
D
beweglichen Teilen anzubringen, die sich seitlich
an der Abschließsäule bewegen. SUPER 2200
FAST nicht an beweglichen Teilen anbringen, die
dicht an der Säule schließen.
SUPER 2200 FAST se puede aplicar sólo a partes
E
móviles que se se desplazan al lado de la columna
S
de cierre. No aplicar SUPER 2200 FAST en partes
móviles que se cierran cerca de la columna.
Coppia max
Codice
Couple maxi
Code
Max torque
Code
Max. Drehmoment
Code
Coppia max
Codigo
AA30063
24/22 Nm
AA30085
