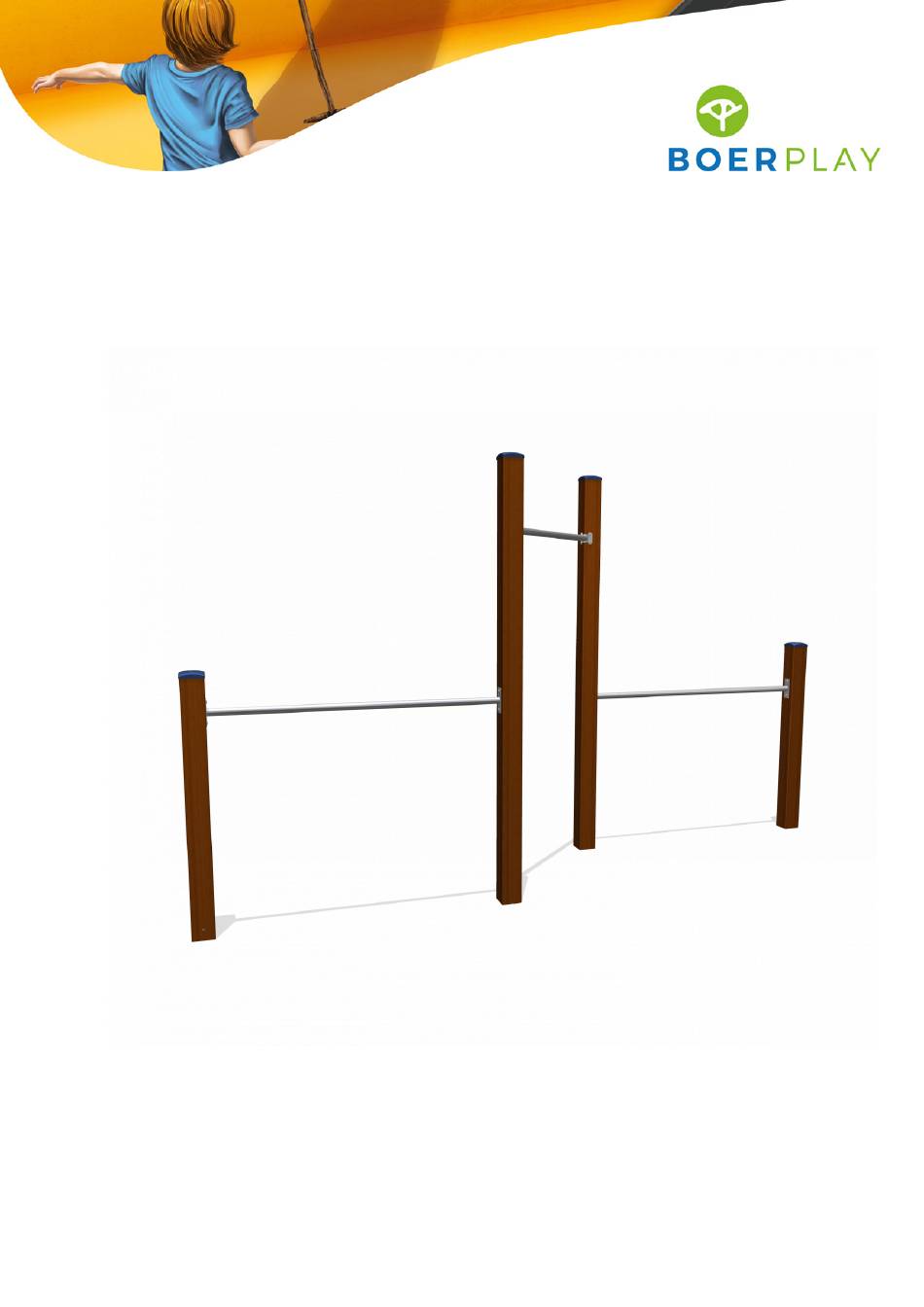

- Page 1 Triple Horizontal bar SOLE030.276...
- Page 2 3,66 m 2,15 m 1,82 m 1,13 m 1,02 m 0,92 m 0,00 m Benaming TOE SOL 030 276 Rekstok trio Title Tekening Opmerking Hardhout Drawing Comment BOER Datum Afmetingen Dimensions 5-7-2010 Date SPEELTOESTELLEN...
- Page 3 3,71 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE SOL 030 276 Rekstok trio Title Tekening Opmerking Hardhout Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 5-7-2010 Date SPEELTOESTELLEN...
- Page 4 0,63 m 0,50 m 1,42 m 0,71 m 1,42 m 0,50 m Grondmarkering Ground level marker Benaming TOE SOL 030 276 Rekstok trio Title Tekening Opmerking Hardhout Drawing Comment BOER Datum Bodemplan Groundplan 5-7-2010 Date SPEELTOESTELLEN...
- Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 SOLE030.276 Triple Horizontal bar LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Sports equipment Product code SOLE030.276 Name of equipment Rekstok trio hardhout Maximum height of fall...
-
Page 7: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 8 Dit toestel is geen speeltoestel conform het warenwetbesluit attractie- en speeltoestellen, en is dus niet als zodanig gecertificeerd. This equipment is not playground equipment, so it has not been certified as such.
- Page 9 TYPE PROJ. BEH. BENAMING OPMERKING Schroef Assy 5 x 50 - RVS A2-70 Paalkap 100x100 Aluminium STAANDER DUIKEL 111 CM Voetplaat 100 x 100 Benaming MOD SOL 030 375 DUIKELSTAANDER Title Tekening Opmerking 111 CM Drawing Comment BOER Datum Samenstelling module Assembly module 17-1-2017 Date SPEELTOESTELLEN...
- Page 10 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Facet ring M5 - RVS A2-70 SYSTEEMBUIS DIAGONAAL B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD VRB HHT 050 BUIS Title...
- Page 11 Type Progr. Volgnr Bew. Rev. Benaming Opmerking SCHROEF 5 x 50 Staander HHT 100x100, lengte=2730 PAALKAP 100 Zamak, RAL 5003 Voetplaat 100 x 100 Benaming MOD VRB HHT 052 STAANDER Title Tekening Opmerking 213 CM Drawing Comment BOER Datum Samenstelling module Assembly module 22-11-2006 Date SPEELTOESTELLEN...
- Page 12 Bovenkant bordes (Top platform) *Gebruikt als railing *Used as railing Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Facet ring M5 - RVS A2-70 SYSTEEMBUIS VRIJBUITER RVS Benaming MOD VRB HHT 075 SYSTEEMBUIS Title Tekening Opmerking...
- Page 13 Grondanker Extra zwaar ZESKANTBOUT M10 x 120 BORGMOER TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD VRB HHT 122 Zwaar anker Title...
