Owner's Manual
Cabinet
Models: SRN4G12UHD, SRN4G18UHD
(Series Number: AG-0607)
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
surge protector in our monthly drawing!
tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2021 Tripp Lite. All rights reserved.
NEMA 4
®
2
6.
2
7.
3
8.
Specifications
4
4
4
9.
5
5
5
Español
5
Francais
6
6
®
1
7
9
9
9
9
10
11
21
Advertisement
Chapters
Table of Contents
Related Manuals for Tripp Lite SmartRack NEMA 4
Summary of Contents for Tripp Lite SmartRack NEMA 4
-
Page 1: Table Of Contents
WARRANTY REGISTRATION Register your product today and be automatically entered to win an ISOBAR ® surge protector in our monthly drawing! tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Copyright © 2021 Tripp Lite. All rights reserved. -
Page 2: Important Safety Instructions
1. Important Safety Instructions SAVE THESE INSTRUCTIONS This manual contains instructions and warnings that must be followed during the installation and operation of the product described in this manual. Failure to comply may invalidate the warranty and cause property damage or personal injury. -
Page 3: Feature Identification

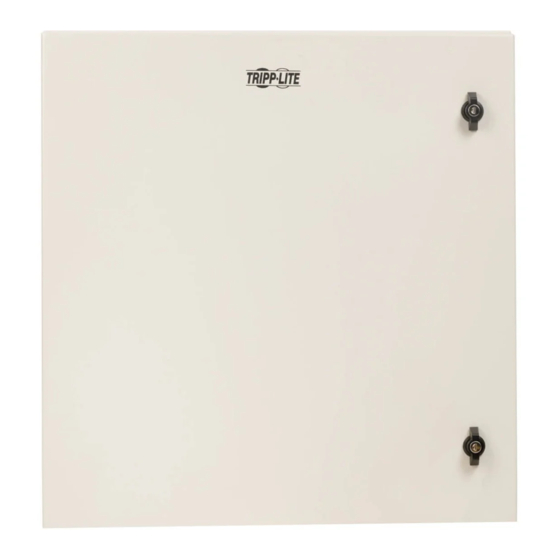

3. Feature Identification Model SRN4G12UHD is shown. The SRN4G18UHD has similar features, with the only differences being rack height and depth. Front Door Rear Door Horizontal Rails Vertical Mounting Rails Removable Cable Access Hole Covers... -
Page 4: Enclosure Installation
Examine the enclosure for any damage or loose parts. Confirm all parts are present. If anything is missing or damaged, contact Tripp Lite for assistance. Do not attempt to use the enclosure if it has been damaged. Never extend more than one component from the enclosure at a time. -
Page 5: Ground Connection
4. Enclosure Installation 4.3 Ground Connection All parts of the enclosure are grounded to the frame of the enclosure. Use the enclosure’s rear threaded grounding point and an M6 hex nut and washer (included) to connect the frame of the enclosure directly to your facility’s earth ground connection with an 8 AWG (3.264 mm) wire. -
Page 6: Mounting Rails
5. Enclosure Configuration 5.3 Mounting Rails The enclosure comes with mounting rails that have tapped holes for mounting rack equipment. To install equipment, use the included hardware. Warning: Be sure to have the enclosure securely mounted to the wall, or in its final position on the floor, before mounting any equipment inside. -
Page 7: Wall Mounting The Enclosure
6. Wall Mounting the Enclosure 1. Mount the Enclosure to Wall Studs Warning: Never attempt to lift or install without adequate help. Do not try lifting the enclosure alone. Do not attempt to mount the enclosure to the wall with equipment in the enclosure. The supporting surface must be able to safely support the combined load of the equipment and all attached hardware and components. - Page 8 6. Wall Mounting the Enclosure • Enclosure must be installed by a qualified technician. Before mounting, use a level and tape measure to position your mounting area precisely. Use a minimum of four screws (not included, sizes will vary by model) to secure the enclosure in place.
-
Page 9: Equipment Installation
7. Equipment Installation Warning: Do not install equipment until you have stabilized the enclosure. Install heavier equipment first and install it towards the bottom of the enclosure. Install equipment starting from the bottom of the enclosure and proceeding toward the top of the enclosure—never the reverse. If using sliding equipment rails, be careful when extending the rails. -
Page 10: Storage And Service
Product Registration Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite product!* * No purchase necessary. Void where prohibited. Some restrictions apply. See Web site for details. -
Page 11: Español
5.1 Cerraduras de la Puerta Francais 5.2 Acceso y Manejo de Cables 5.3 Rieles para Instalación 5.4 Ajuste de Profundidad del Riel de Instalación 1111 W. 35th Street, Chicago, IL 60609, EE UU • tripplite.com/support Copyright © 2021 Tripp Lite. Todos los derechos reservados. -
Page 12: Instrucciones De Seguridad
1. Instrucciones de Seguridad Importantes CONSERVE ESTAS INSTRUCCIONES Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación del producto descrito en este manual. El no hacerlo puede invalidar la garantía y causar daños a la propiedad o lesiones personales. -
Page 13: Identificación De Características
3. Identificación de Características Se muestra el modelo SRN4G12UHD. El SRN4G18UHD tiene características similares, siendo las únicas diferencias la altura y la profundidad del rack. Puerta Delantera Puerta Posterior Rieles Horizontales Rieles para Instalación Vertical Cubierta removible para el agujero de acceso de los cables... -
Page 14: Instalación Del Gabinete
Examine el gabinete para detectar cualquier daño o parte floja. Confirme que todas las partes estén presentes. Si algo está faltante o dañado, póngase en contacto con Tripp Lite para solicitar ayuda. No intente usar el gabinete si ha sido dañado. -
Page 15: Conexión A Tierra
4. Instalación del Gabinete 4.3 Conexión a Tierra Todas las partes del gabinete se conectan a tierra con el bastidor del gabinete. Use el punto roscado de conexión a tierra posterior y una tuerca hexagonal M6 y arandela (incluidas) para conectar el marco del gabinete directamente a la conexión de tierra de su instalación con un cable 8 AWG (3.264 mm). -
Page 16: Rieles Para Instalación
5. Configuración del Gabinete 5.3 Rieles de Instalación El gabinete viene con rieles de instalación que tienen orificios roscados para equipos de instalación en rack. Para instalar el equipo, use los accesorios incluidos. Advertencia: Asegúrese de tener el gabinete instalado firmemente en la pared o en su posición final sobre el piso antes de instalar cualquier equipo dentro de él. -
Page 17: Instalando El Gabinete En La Pared
6. Instalando el gabinete en la pared 1. Instale el Gabinete en los Travesaños de la Pared Advertencia: Nunca intente levantar o instalar sin la ayuda adecuada. No trate de levantar el gabinete solo. No intentar instalar el gabinete en la pared con el equipo en el gabinete. La superficie de apoyo debe ser capaz de soportar con seguridad la carga combinada de todos los accesorios y componentes instalados. - Page 18 6. Instalando el gabinete en la pared • El gabinete debe ser instalado por un técnico calificado. Antes de instalar, use un nivel y cinta métrica para ubicar con precisión el área de instalación. Use un mínimo de cuatro tornillos (no incluidos, los tamaños variarán según el modelo) para fijar el gabinete en su lugar.
-
Page 19: Instalación Del Equipo
7. Instalación del Equipo Advertencia: No instale equipos hasta haber estabilizado el gabinete. Instale primero los equipos más pesados e instálelos desde la parte inferior del gabinete. Instale los equipos a partir de la parte inferior del gabinete y proceda hacia la parte superior del gabinete—nunca al revés. Si utiliza guías de equipos deslizantes, tenga cuidado al extender los rieles. -
Page 20: Almacenamiento Y Servicio
Cualquier daño (directo, indirecto, especial o consecuente) al producto incurrido durante el embarque a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite no está cubierto bajo la garantía. -
Page 21: Francais
English 5.2 Accès aux câbles et gestion Español 5.3 Rails de montage 5.4 Réglage de la profondeur de montage des rails 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support Droits d'auteur © 2021 Tripp Lite. Tous droits réservés. -
Page 22: Consignes De Sécurité Importantes
1. Consignes de sécurité importantes CONSERVER CES INSTRUCTIONS Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l'installation et du fonctionnement du produit décrit dans ce manuel. Le non-respect peut annuler la garantie et causer des dommages à... -
Page 23: Identification Des Caractéristiques
3. Identification des caractéristiques Le modèle SRN4G12UHD est illustré. Le SRN4G18UHD comporte des fonctionnalités semblables, la seule différence étant la hauteur et la profondeur du bâti. Porte avant Porte arrière Rails horizontaux Rails de montage vertical Couvercles amovibles des trous d'accès aux câbles... -
Page 24: Installation Du Boîtier
Vérifier que le boîtier n’est pas endommagé et qu'il n'y a pas de pièces desserrées. Confirmer qu'il ne manque aucune pièce. Si quoi que ce soit manque ou est endommagé, contacter Tripp Lite pour obtenir de l'aide. Ne pas tenter d'utiliser le boîtier s'il a été... -
Page 25: Connexion À La Terre
4. Installation du boîtier 4.3 Connexion à la terre Toutes les parties du boîtier sont mises à la masse sur le cadre du boîtier. Utiliser le point de mise à la masse fileté arrière du boîtier et un écrou hexagonal M6 et une rondelle (inclus) pour connecter le cadre du boîtier directement à... -
Page 26: Rails De Montage
5. Configuration du boîtier 5.3 Rails de montage Le boîtier est fourni avec des rails de montage qui sont pourvus de trous carrés pour le montage de l'équipement du bâti. Pour installer l'équipement, utiliser la quincaillerie incluse. Avertissement : S'assurer que l'enceinte est montée au mur ou dans sa position finale au plancher de façon sécuritaire avant de monter l'équipement à... -
Page 27: Montage Mural Du Boîtier
6. Montage mural du boîtier 1. Montage du boîtier sur des poteaux muraux Avertissement : Ne jamais tenter de soulever ou d'installer le boîtier sans aide adéquate. Ne pas tenter de soulever le boîtier sans aide. Ne pas tenter de monter le boîtier au mur avec l'équipement dans le boîtier. La surface d'appui doit pouvoir supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés. - Page 28 6. Montage mural du boîtier • L'installation du boîtier doit être confiée uniquement à un technicien qualifié. Avant le montage, utiliser un niveau et un ruban à mesurer pour placer avec précision les zones de montage. Utiliser au moins quatre vis (non incluses, les tailles varie selon le modèle) pour fixer le boîtier en place.
-
Page 29: Installation De L'équipement
7. Installation de l'équipement Avertissement : Ne pas installer l'équipement avant d'avoir stabilisé le boîtier. Installer d'abord l'équipement le plus lourd et l'installer dans la partie inférieure du boîtier. Installer l'équipement à partir de la partie inférieure du boîtier en continuant vers le haut du boîtier, jamais le contraire. Si des rails coulissants sont utilisés, faire preuve de prudence au moment de prolonger les rails. -
Page 30: Entreposage Et Entretien
à Tripp Lite ou à un service autorisé Tripp Lite ne sont pas couverts par la garantie. Les frais liés au transport des produits expédiés à Tripp Lite ou à un centre de service autorisé... - Page 32 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-02-098 933E07_RevA...
