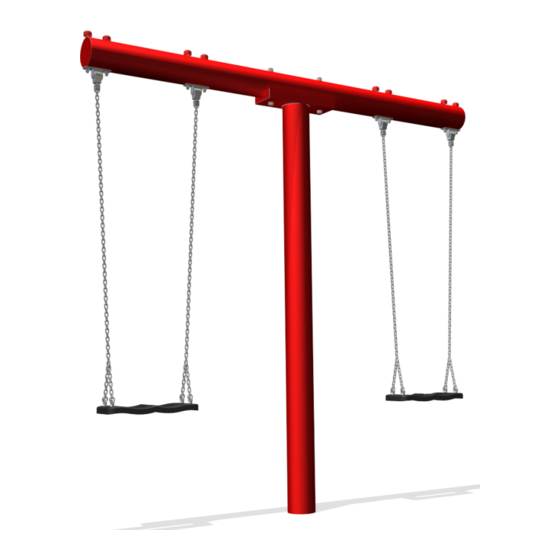

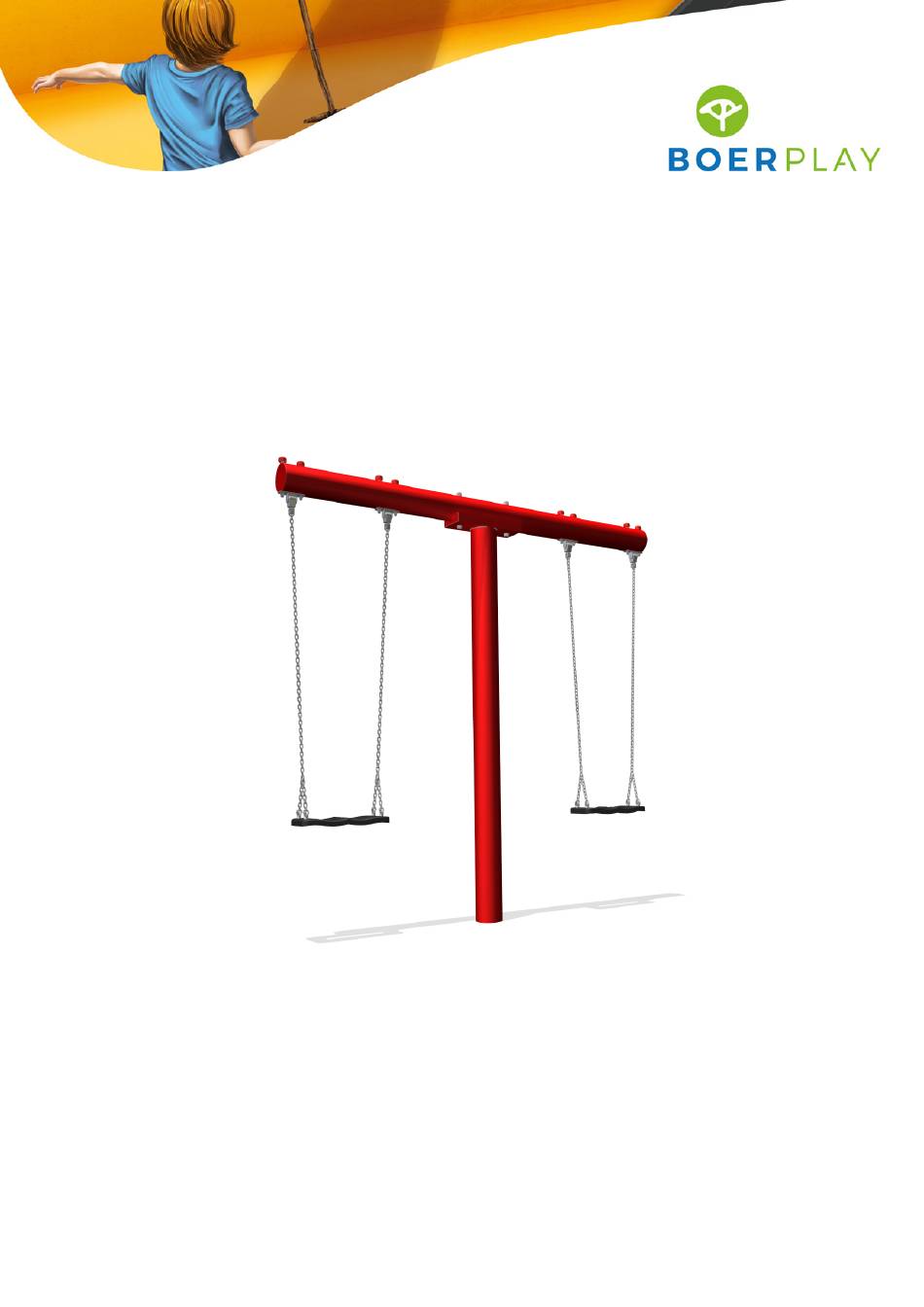

- Page 1 T-Swing CSPE412.320...
- Page 2 2,50 m 2,21 m 2,07 m 0,00 m Benaming TOE CSP 412 320 A T-schommel Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Hoofdafmetingen Main dimensions 9-3-2015 Date SPEELTOESTELLEN...
- Page 3 3,40 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE CSP 412 320 A T-schommel Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 9-3-2015 Date SPEELTOESTELLEN...
- Page 4 1,27 m 0,86 m 1,27 m Grondmarkering Ground level marker Benaming TOE CSP 412 320 A T-schommel Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Bodemplan Groundplan 9-3-2015 Date SPEELTOESTELLEN...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 CSPE412.320 T-Swing LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Classic Play Product code CSPE412.320 Name of equipment T-Schommel RAL3020 Maximum height of fall...
- Page 7 LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear.
- Page 12 A ( 1:10 ) Type Progr. Bew. Rev. Benaming Volgnr Opmerking Dopmoer M16 - VZ 8.8 Zeskantbout ISO 4014 M16 x 180 - VZ 8.8 SLUITRING M16 x 3 Veerring M16 Verzinkt Staander T-schommel Bovenbalk T-Schommel Benaming MOD CSP 013 320 A T-Schommel Frame Title Tekening...
- Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking RVS A2-70 Schommelscharnier SLUITRING Beschermdop M10-M12 Donut zwart Dop zwart Beschermdop M10-M12 Borgmoer M10 - RVS A2-70 Zeskantbout M10 x 180 - RVS A2-70 Zitje incl. ketting Schommelketting 5mm Met vork 1,45 m Zwart Schommelzitje CNK Zeskantbout...
- Page 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantmoer M16 - VZ 8.8 SLUITRING M16 x 3 Poermodel 6 9802050060 Benaming MOD OBT 006 001 Poer model 6 Title Tekening Opmerking 150 KG Drawing Comment BOER Datum Samenstelling module Assembly module 5-3-2015 Date SPEELTOESTELLEN...
- Page 15 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantmoer M16 - VZ 8.8 SLUITRING M16 x 3 Poermodel 6 9802050060 Benaming MOD OBT 006 001 Poer model 6 Title Tekening Opmerking 150 KG Drawing Comment BOER Datum Samenstelling module Assembly module 5-3-2015 Date SPEELTOESTELLEN...
