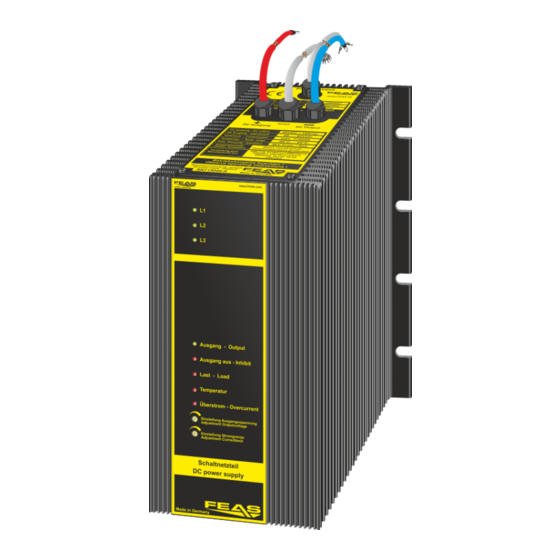

FEAS SNT150-K Operating Instructions Manual

Technische Daten
Eingangsgrößen
Eingangswechselspannung (3-Phasenbetr.)
320 - 550V (44-66Hz)
AC
Eingangswechselspannung (2-Phasenbetr.)
350 - 550V (44-66Hz)
AC
Eingangsgleichspannung
450 - 780V
DC
Stromaufnahme bei Nennlast
bei 400V max. 1,75A / max. 2,25A
AC
Einschaltstromstoß
<15,0 A bei 400V
AC
Schutzbeschaltung
Transientenüberspannungsschutz-Varistor
Gasableiter gegenüber PE
Ausgangsgrößen
Ausgangsspannung U
siehe Tabelle unten
Nenn
Einstellbereich
siehe Tabelle unten
Ausgangsstrom I
siehe Tabelle unten
Nenn
Strombegrenzung / Fuse Mode
einstellbar 0,5 ... 1,5 x I
Nenn
Leistung
siehe Tabelle unten
Restwelligkeit
<50mV
rms
Betriebsdaten
Einschaltdauer (ED)
100% (Dauerbetrieb)
Wirkungsgrad
siehe Tabelle unten
Parallelschaltbar
Ja
Arbeitstemperaturbereich
-40°C bis +80°C
Lagertemperaturbereich
-40°C bis +105°C
Leistungsabweichung bei Temperatur
ab 40°C
Kühlung
natürliche Konvektion
Aufstellungshöhe
unbegrenzt
MTBF
> 380.000h
Schutzeinrichtungen
Vorsicherung (techn. nicht erforderlich)
siehe Tabelle unten
Ausgangssicherung
nicht erforderlich, da kurzschlussfest
Überlastschutz
im Gerät integriert
Sicherheitsdaten
Prüfspannung Trafo 5kV gemäß VDE0570
AC
Hochspannungsfestigkeit Eingang/Ausgang 4kV nach VDE0806/IEC380
AC
Funkentstörgrad gemäß VDE0871B, EN55022/B
Schutzklasse Schutzklasse I mit PE-Anschluss (EN 62368-1 )
Schutzkleinspannung PELV (EN60204), SELV (EN 62368-1 )
95% relative Feuchte im Jahresdurchschnitt
Umgebungsfeuchte
Betauung möglich - tropentauglich
Schutzart Gehäuse
IP65 - IP69K* (* zu IP69K siehe Kapitel 9)
Schutzart Klemmen -
>50g bei 33Hz in X, Y und Z
Rüttelfestigkeit
nach IEC68 und DIN41640
Angewandte Bauvorschriften
gemäß VDE VDE0100, VDE0110, VDE0113, VDE0551,
VDE0160/W2, VDE0806
IEC IEC62368-1, IEC61000-6-1-2-3-4, IEC60068-2-3,
IEC60068-2-11-52, IEC60529, IEC380
EN EN62368-1, EN61140, EN61000-6-1, EN61000-6-2,
EN61000-6-3, EN61000-6-4, EN55022, EN55011
EN61000-3-2, EN61000-3-3, EN50204, EN60204
EN60529, EN61000-4-2-3-4-5-6-8-11, EN60068-1,
EN6068-2-1-2-3-6-27-30, EN45501, EN50021,
EN61558-2-17, EN50178
CSA/UL CSA-C 22.2 / Ul60950, Ul508, UL1950
Verbraucher (z.B. Schütze, Motoren, Magnetventile, etc.)
die nicht ordnungsgemäß nach den relevanten
Richtlinien entstört sind (z.B. Varistoren, RC-Glieder,
etc), können zur Störung bzw. Zerstörung des
Netzgerätes führen.
Typ SNT15012-K
Ausgangsspannung U
Nenn
12VDC
Output voltage U
Nominal
Einstellbereich der
Ausgangsspannung
10,0 - 15,0VDC
Range of adjustment
output voltage
Ausgangsstrom I
Nenn
45,0A
Output current I
Nominal
Ausgangsleistung
Nenn/Boost
540 / 810 Watt
Output-power
Nom./Boost
Wirkungsgrad
92%
Efficiency
Vorsicherung bei 400VAC 3,0Amp. träge
Fuse for input at 400VAC 3.0Amp. delayed
Maße BxHxT
Dimensions
BxHxD
Gewicht
ca. 10,2kg
Weight
Technical Data
Input data
AC input voltage (3-phase-mode) 320 - 550V (44 - 66Hz)
AC
350 - 550V (44 - 66Hz)
AC input voltage (2-phase-mode)
AC
DC input voltage 450 - 780V
DC
Input current at nominal load at 400V max. 1.75A / max. 2.25A (SNT15048)
(SNT15048)
AC
Input current peak < 15.0 A at 270V
Protective circuit Transient voltage suppressor Varistor
surge arrester against PE
Output data
Output voltage U see table below
Nominal
Range of adjustment see table below
Output current I see table below
Nominal
Current limiting / Fuse Mode adjustable 0.5 ... 1.5 x I
Power see table below
<50mV
Residual ripple
rms
Operating data
Duty circle 100%
Efficiency see table below
Parallel connection Yes
Operating temperature range -40°C to +80°C
Storage temperature range -40°C to +105°C
Derating from 40°C
Cooling selfcooling
Installation altitude unlimited
MTBF > 380.000h
Safety devices
Fuse for input (technically not necessary)
see table below
Fuse for output not necessary - short circuit proof
Overload protection integrated into device
Safety data
Test voltage transformer 5kV according to VDE0570
AC
High voltage resistance Input/Output 4kV according to VDE0806/IEC380
Degree of EMI suppresion according to VDE0871B, EN55022/B
Protection class Protection class I with PE-Connection (EN 62368-1 )
Extra low safety potential PELV (EN60204), SELV (EN 62368-1 )
Ambient humidity 95% relative humidity, yearly average
dewing allowed for use in tropical ambient
Protective class enclosure
IP65 - IP69K*
Protective class terminals -
Vibration proof >50g at33Hz in X, Y and Z
acc. IEC68 and DIN41640
Applied construction regulations
according to VDE VDE0100, VDE0110, VDE0113, VDE0551,
VDE0160/W2, VDE0806
IEC IEC 62368-1 , IEC61000-6-1-2-3-4, IEC60068-2-3,
IEC60068-2-11-52, IEC60529, IEC380
EN EN 62368-1 , EN61140, EN61000-6-1, EN61000-6-2,
EN61000-6-3, EN61000-6-4, EN55022, EN55011
EN61000-3-2, EN61000-3-3, EN50204, EN60204
EN60529, EN61000-4-2-3-4-5-6-8-11, EN60068-1,
EN6068-2-1-2-3-6-27-30, EN45501, EN50021,
EN61558-2-17, EN50178
CSA/UL CSA-C 22.2 / Ul60950, Ul508, UL1950
Consumers (e.g. contactors, motors, solenoid valves
etc.) which have not been correctly interference-
suppressed in accordance to the relevant guidelines
(e.g. varistors, RC elements, etc.) may cause power
supply regulation to malfunction.
SNT15024-K SNT15048-K
24VDC
23,0 - 30,0VDC 48,0 - 60,0VDC
25,0A
600 / 900 Watt 720 / 1080 Watt
93%
bei 400VAC 4,0Amp. träge
at 400VAC 4.0Amp. delayed
148mm x 256mm x 167,5mm
ca. 10,2kg
Betriebsanleitung
Bitte sorgfältig beachten!
AC
Nominal
AC
(* for IP69K please see section 9)
48VDC
Für die Modelle:
15,0A
SNT15012-K
94%
ca. 10,2kg
©2021
SNT150-K
instructions
148, 0
SNT15024-K SNT15048-K
®
Postfach 1521
GmbH D - 22905 AHRENSBURG
Operating
Please observe carefully!
- konform
to apply for:
Telefon: 04102 - 42082
Telefax: 04102 - 40930
www.feas.de
