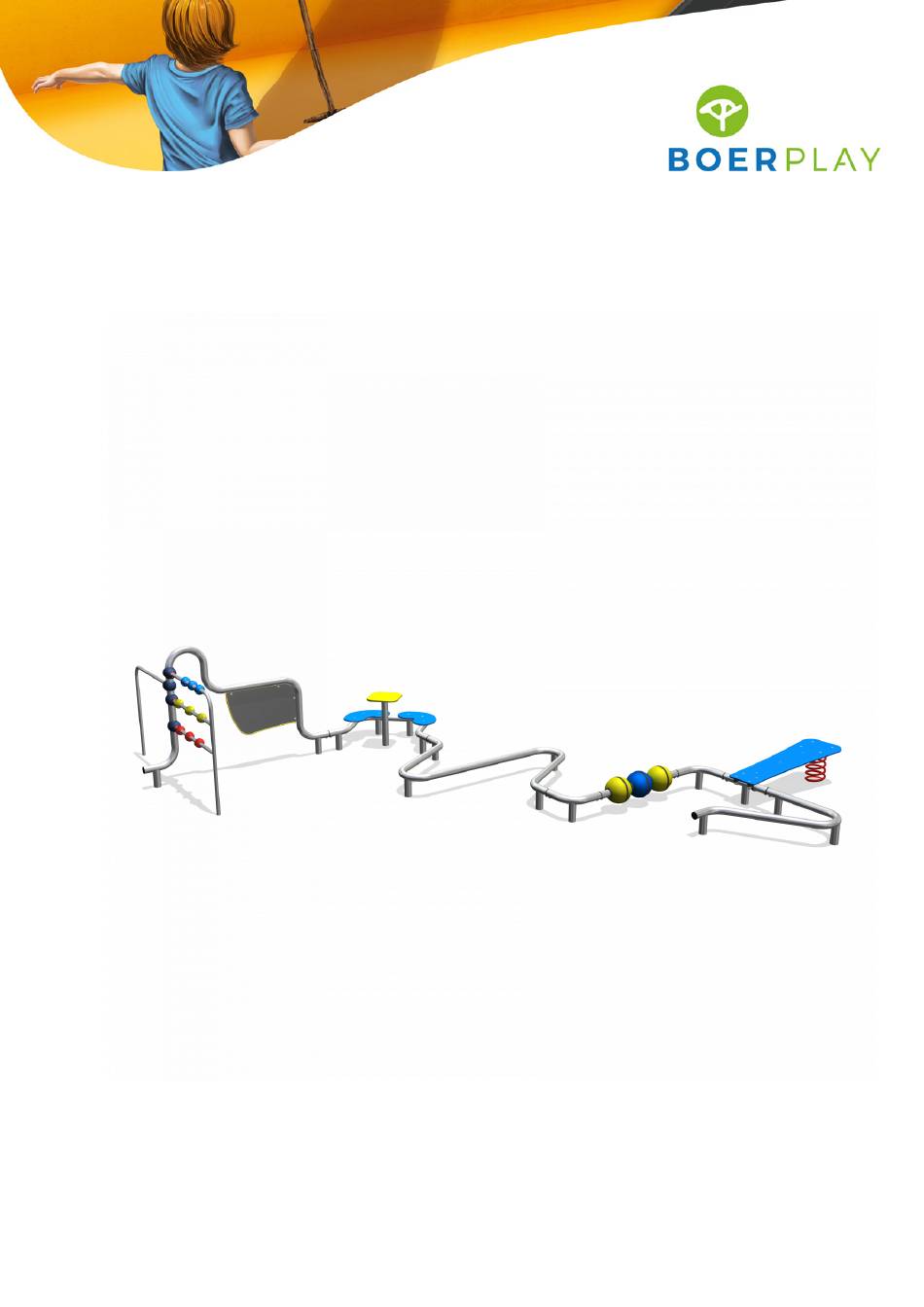

- Page 1 Playchain 308 PNRE000.308...
- Page 2 4,52 m 5,79 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE PNR 000 308 Playchain 308 Title Tekening Opmerking Pionier Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 20-1-2017 Date SPEELTOESTELLEN...
- Page 3 4,01 m 3,82 m 3,53 m 3,36 m 3,00 m 2,11 m 1,51 m 0,00 m Grondmarkering Ground level marker Benaming TOE PNR 000 308 Playchain 308 Title Tekening Opmerking Pionier Drawing Comment BOER Datum Bodemplan Groundplan 20-1-2017 Date SPEELTOESTELLEN...
- Page 4 2,78 m 1,37 m 1,15 m 1,02 m 0,91 m 0,57 m 0,31 m 0,25 m 0,00 m Benaming TOE PNR 000 308 Playchain 308 Title Tekening Opmerking Pionier Drawing Comment BOER Datum Afmetingen Dimensions 20-1-2017 Date SPEELTOESTELLEN...
- Page 5 Springplank Speelbuis Speelbollen x3 Speelbuis Duikel 90 cm Speelbuis Schoolbord Speelbuis Balansbalk Speelbuis Telbollen Speelbuis Zithoek groot Speelbuis Tafeltje Speelbuis Benaming TOE PNR 000 308 Playchain 308 Title Tekening Opmerking Pionier Drawing Comment BOER Datum Modules Modules 20-1-2017 Date SPEELTOESTELLEN...
- Page 6 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
- Page 7 PNRE000.308 Playchain 308 LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Pioneer Play Product code PNRE000.308 Name of equipment Playchain 308 Maximum height of fall...
-
Page 8: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 10 Zadelring Buis 60, 15x30 Koppeling Speelbuis SLUITRING BOLKOP SCHROEF ISO 7380 - M10 x 30 TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 530 000 Koppelstuk Title...
- Page 11 Basisstuk + lippen Speelbuis TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 532 000 Basisstuk + lippen Title...
- Page 12 Bochtstuk Speelbuis TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 533 000 Hoekstuk Title T T T T e e e e k k k k e e e e n n n n i i i i n n n n g g g g...
- Page 13 Halve Balansbalk Speelbuis TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 536 000 balanshoek Title...
- Page 14 TYPE PROJ. BEH. BENAMING OPMERKING Lamellenstop buis 70 x 2-4.5 Klinknagel bolkop 4,8 x 12 - RVS A2-70 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 537 000 A Einddop Title...
- Page 15 Type Progr. Bew. Rev. Benaming Volgnr Opmerking DOPMOER BORG RVS M10 M10 x 80 - RVS A2-70 Slotbout Slotbout M10 x 70 - RVS A2-70 Slotbout M10 x 120 - RVS A2-70 SLUITRING Spiraalbus 5 x 30 - RVS A2-70 Borgmoer M10 - VZ 8.8 SLOTBOUT...
- Page 16 Bol blauw Speelbuis Bol geel Speelbuis lang recht stuk Speelbuis SPIRAALBUS 5 x 30 TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 543 003 Speelbollen x3 Title...
- Page 17 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Submodule EI 05 Duikel 90cm Speelbuis B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 544 000 Duikel 90 cm Title...
- Page 18 Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Bolkopbout ISO 7380 M10 x 50 - RVS A2-70 OPVULDOPJE 6 MM ROOD Schoolbordplaat voor PE rand RING NYLON M10 x 2.5 MM Achterkant schoolbord Speelbuis Rand schoolbord Speelbuis Benaming MOD PNR 545 000 A Schoolbord...
- Page 19 Balansbalk Speelbuis TYPE PROJ. BEH. BENAMING OPMERKING B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 548 000 Balansbalk Title T T T T e e e e k k k k e e e e n n n n i i i i n n n n g g g g...
- Page 20 Grondmarkering Ground level marker TYPE PROJ. BEH. BENAMING OPMERKING 3,5 x 19 - RVS A2-70 Zelfb. schroef Telbol helft Blauw Telbol helft Rood Telbol helft Geel Submodule EI 05 Telbolwandje Speelbuis B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD PNR 550 000 Telbollen Title...
- Page 21 TYPE PROJ. BEH. BENAMING OPMERKING zitje Speelbuis Zithoek groot Speelbuis Verzonken bout M10 x 30 - RVS A2-70 Benaming MOD PNR 555 000 A Zithoek groot Title Tekening Opmerking Speelbuis Drawing Comment BOER Datum Samenstelling module Assembly module 28-10-2013 Date SPEELTOESTELLEN...
- Page 22 Grondmarkering Ground level marker TYPE PROJ. BEH. BENAMING OPMERKING Borgdopmoer M10 - RVS A2-70 Verzonken bout M10 x 30 - RVS A2-70 SLUITRING tafeltje Speelbuis Tafelpoot Speelbuis Benaming MOD PNR 557 000 A Tafeltje Title Tekening Opmerking Speelbuis Drawing Comment BOER Datum Samenstelling module Assembly module...
