jablotron GS-133 Quick Start Manual

Detektor GS-133 slouží k indikaci úniku hořlavých plynů (zemní plyn,
metan, propan, butan). Indikuje dvě úrovně koncentrace plynu.
Charakteristickými vlastnostmi výrobku jsou vynikající stabilita, vysoká
citlivost, dlouhá životnost a malé rozměry. Přístroj signalizuje únik plynu
opticky a akusticky. Je také vybaven výstupním relé s volitelnou funkcí.
Instalace
Instalaci detektoru svěřte osobě s odpovídající
elektrotechnickou kvalifikací!
Detektor je určen k instalaci v prostorách bez nebezpečí výbuchu - např.
byty, obytné budovy, komerční prostory nebo plynové kotelny. Výběr,
Instalaci a použití doporučujeme provádět dle ČSN EN 50244 a ČSN EN
60079-29-2.
Otevřete kryt detektoru stiskem západky na jeho boku a spodní díl krytu
s deskou elektroniky připevněte pomocí vrutů na vybrané místo. Pro plyny
lehčí než vzduch (zemní plyn) namontujte detektor v blízkosti místa nad
možným únikem plynu na stěnu maximálně 15 cm pod strop nebo přímo na
strop. Pro plyny těžší než vzduch (propan) namontujte detektor blízko
k podlaze nebo na nejnižším místě prostoru.
Detektor montujte vždy tak, aby vstupní a výstupní otvory v krytu detektoru
byly orientovány v předpokládaném směru proudění vzduchu.
provozní režim
zelená
1. stupeň koncentrace
červená
2. stupeň koncentrace
červená
obr. 1
Detektor nemontujte v blízkosti překážek bránících přirozené
cirkulaci vzduchu, v místech s nedostatkem kyslíku a v místech,
kde by činnost detektor mohla být ovlivňována různými pachy
(např. kuchyň).
Paměťová funkce
Detektor je z výroby nastaven tak, že pokud dojde po indikaci úniku
plynu k poklesu koncentrace pod hlídanou mez, signalizace ustane
(propojka MEM rozpojena).
Spojením propojky MEM lze zvolit paměťovou funkci. V takovém
případě bude detektor signalizovat dosažený stupeň koncentrace úniku
plynu i po následném rozptýlení plynu. Signalizaci je v tomto případě
možno zrušit až krátkodobým vypnutím napájení detektoru.
Funkce relé
přepínací kontakty relé jsou vyvedeny na svorky takto:
• C společný kontakt
• NO spínací kontakt
• NC rozpínací kontakt
Výstupu relé může být využito k automatickému zablokování přívodu plynu,
aktivaci zabezpečovacího systému, k externí signalizaci nebezpečí, apod.
Propojkou REL zvolte, zda bude výstupní relé reagovat už při indikaci
1. stupně koncentrace (propojka rozpojena), nebo až při dosažení
2. stupně koncentrace (propojka spojena).

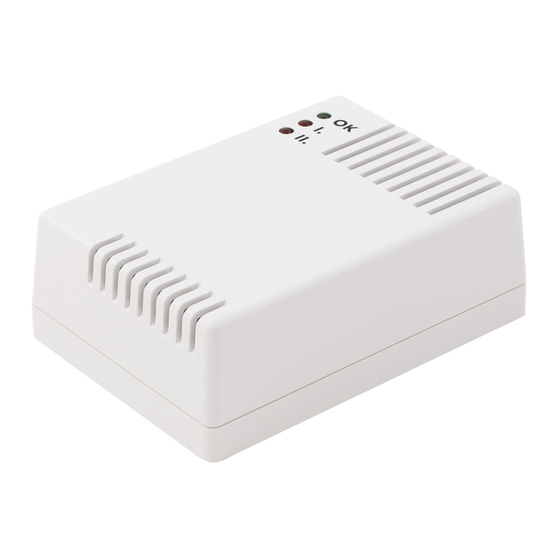

Detektor hořlavých plynů GS-133
Detektor hořlavých plynů GS-133
západka krytu
OK
I.
II.
Napájení
Napájení 12 V DC se zapojuje na svorky +12 V a GND.
Po ukončení montáže zkontrolujte instalaci, uzavřete kryt detektoru
a zapněte napájení.
Funkce
Po zapnutí napájení bliká zelená signálka po dobu asi 60 sec. Po tuto
dobu se detektor stabilizuje. Po té se ozve krátké pípnutí a zelená
signálka bude trvale svítit, což znamená, že detektor je v normálním
pracovním režimu.
Pokud koncentrace unikajícího plynu dosáhne hodnoty prvního stupně
citlivosti, zní krátké zvukové signály a svítí červená signálka I.
Stoupne-li koncentrace plynu nad druhý stupeň citlivosti, zní dlouhé
zvukové signály a svítí červená signálka II.
Funkce signálek
zelená nesvítí
bliká
svítí
červená I. svítí
červená II. svítí
červená II. střídavě blikají
zelená
POZOR - v případě indikace úniku plynu zabraňte jeho vznícení v prostoru
(nedotýkejte se elektrických vypínačů, důkladně větrejte, zamezte dalšímu
úniku plynu, případně volejte hasiče či plynárnu).
Údržba a informativní ověření funkce
Zařízení udržujte v čistotě a občas zkontrolujte průchodnost mřížky
krytu, případně ji vyčistěte mírným profouknutím.
Reakci detektoru lze vyzkoušet pomocí plynového zapalovače cigaret
se zhasnutým plamenem, kterým vypustíme plyn k hornímu okraji mřížky
detekční komory detektoru (nejdéle však 2-3 s) a následně vyčkáme na
aktivaci detektoru (až 15 s).
Odbornou kalibraci
se nejpozději po 1 roce provozu.
Technické údaje:
citlivost (koncentrace):
Metan
1. stupeň 10
± 3 % DMV (0.44 % obj. )
2. stupeň 18 ±
3 % DMV (0.80 % obj. )
Iso-butan
1. stupeň 23
± 3 % DMV (0.30 % obj.)
2. stupeň 40 ±
3 % DMV (0.50 % obj.)
DMV = Dolní mez výbušnosti (100 %) dle ČSN EN 60079-20-1: pro metan je 4,4 %
obj.koncentrace pro propan je 1,7 % obj.koncentrace, pro iso-butan je 1,3 %
pro vodík 4,1 % obj. koncentrace,
obj.koncentrace,
butanem
zařízení dle ČSN EN 50194-1,čl.1
napájecí napětí
spotřeba
zvuková signalizace
reléový výstup
zatížitelnost výstupu
pracovní teplota
relativní vlhkost
skladovací teplota
doba stabilizace
reakční doba
metoda detekce
IP krytí
životnost zařízení
konstruováno pro provoz v běžných atmosférických tlacích
splňuje ČSN EN50194-1, ČSN EN 50270, ČSN EN 55022, ČSN EN 60950-1,
určeno pro prostory bez nebezpečí výbuchu
Certifikováno VVUÚ a.s., certifikační orgán č. 3076
JABLOTRON ALARMS a.s. prohlašuje, že výrobek GS-130 je navr-
žen a vyroben ve shodě s harmonizačními právními předpisy Evrop-
ské unie: směrnice č.: 2014/35/EU, 2014/30/EU, 2011/65/EU, je-li
použit dle jeho určení. Originál prohlášení o shodě je na
www.jablotron.com v sekci Ke stažení.
Poznámka: Výrobek, ačkoliv neobsahuje žádné škodlivé materiály,
nevyhazujte do odpadků, ale předejte na sběrné místo elektronického
odpadu. Podrobnější
Ke stažení.
1
detektor vypnut
stabilizace po zapnutí
normální funkce
1.stupeň koncentrace plynu
2.stupeň koncentrace plynu
porucha senzoru (nutný servis)
detektoru provádí výrobce,
Propan
18 ± 3 % DMV (0,30 % obj.)
±
30 3 % DMV (0.50 % obj.)
Vodík
9 ± 3 % DMV (0,36 % obj.)
±
16 3 % DMV (0,66 % obj.)
ve výrobě kalibrováno iso-
stejnosměrné 12 V ±20 %
v klidu
při sepnutém relé
24 V / 2 A (volitelná reakce na 1. nebo 2. stupeň)
přepínací kontakt max. 24 V / 2 A
-10 °C až +40 °C
-20 °C až +50 °C
katalytické spalování
ČSN EN50194-1:2009
informace na www.jablotron.cz
doporučuje
typ A
100 mA
150 mA
94 dB / 0,3 m
25 % až 75 %
90 s
max. 20 s
IP 32D
min. 5 let
86 až 106 kPa
v sekci
MEX51014
