MANGUERA DE AIRE COMPRIMIDO CON TAMBOR
TUBO PER ARIA COMPRESSA CON AVVOLGICAVO
PDST 10 B3
MANGUERA DE AIRE
COMPRIMIDO CON TAMBOR
Traducción del manual de instrucciones original
TAMBOR DE MANGUEIRA
A AR COMPRIMIDO
Tradução do manual de instruções original
DRUCKLUFT-SCHLAUCHTROMMEL
Originalbetriebsanleitung
IAN 345881_2004
TUBO PER ARIA COMPRESSA
CON AVVOLGICAVO
Traduzione delle istruzioni d'uso originali

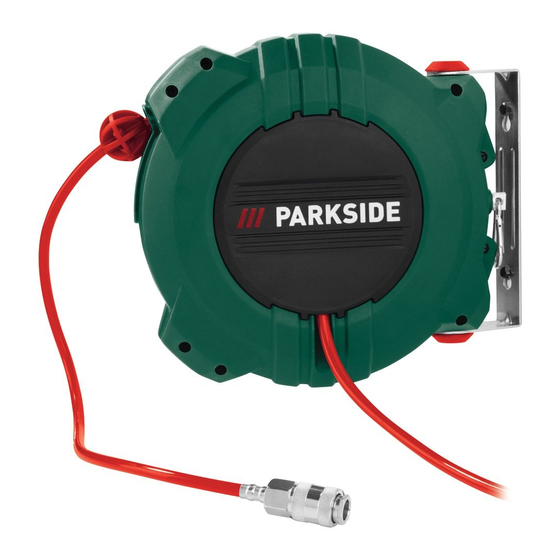

AIR HOSE REEL
Translation of the original instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PDST 10 B3 and is the answer not in the manual?

Questions and answers

Related Manuals for Parkside PDST 10 B3

Summary of Contents for Parkside PDST 10 B3

  • Page 1 MANGUERA DE AIRE COMPRIMIDO CON TAMBOR TUBO PER ARIA COMPRESSA CON AVVOLGICAVO PDST 10 B3 MANGUERA DE AIRE TUBO PER ARIA COMPRESSA COMPRIMIDO CON TAMBOR CON AVVOLGICAVO Traducción del manual de instrucciones original Traduzione delle istruzioni d’uso originali TAMBOR DE MANGUEIRA...
  • Page 2 Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo. Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio. Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as funções do aparelho.

  • Page 4: Table Of Contents

    Declaración de conformidad original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 PDST 10 B3 │...

  • Page 5: Introducción

    Símbolos en la herramienta de aire comprimido COMPRIMIDO CON TAMBOR Lea las instrucciones de uso antes de WARNING! PDST 10 B3 poner en funcionamiento el aparato . Introducción Utilice una máscara de protección anti­ polvo . Felicidades por la compra de su aparato nuevo .

  • Page 6: Indicaciones De  Seguridad

    ■ Mantenga el tubo de aire comprimido siempre incorrecta o contraria al uso previsto . alejado de los bordes cortantes, del calor y del aceite . PDST 10 B3 │  3 ■ ES ...

  • Page 7: Riesgos Residuales

    . altura mínima de 2,5 metros para el montaje . ■ Para el montaje, necesita lo siguiente: un taladro, una broca adecuada y un destornillador . ■ 4  │   PDST 10 B3...

  • Page 8: Montaje Del Enrollador De Tubos De Aire Comprimido

    . ■ El enrollador de tubos de aire comprimido está equipado con un mecanismo de encastre y retroceso que permite extraer y enrollar el tubo de aire comprimido 5 de forma sencilla . PDST 10 B3 │  5 ■ ES ...

  • Page 9: Desenrollado Del Tubo

    (consulte la fig . D) . ♦ Desplace el tope para el tubo 4 a lo largo del tubo de aire comprimido 5 hasta alcanzar la posición deseada . ♦ Vuelva a apretar los tornillos de fijación 9 . ■ 6  │   PDST 10 B3...

  • Page 10: Desecho

    . Alcance de la garantía El aparato se ha fabricado cuidadosamente según estándares elevados de calidad y se ha examina­ do en profundidad antes de su entrega . PDST 10 B3 │  7 ■ ES ...

  • Page 11: Asistencia Técnica

    44867 BOCHUM ducto, en la portada de las instrucciones de uso (parte inferior izquierda) o en el adhesivo de la ALEMANIA parte trasera o inferior del producto . www .kompernass .com ■ 8  │   PDST 10 B3...

  • Page 12: Declaración De Conformidad Original

    CE: Directiva relativa a las máquinas (2006/42/EC) Tipo/denominación del aparato Manguera de aire comprimido con tambor PDST 10 B3 Año de fabricación: 07–2020 Número de serie: IAN 345881_2004 Bochum, 17/07/2020 Semi Uguzlu ­...
  • Page 13 ■ 10  │   PDST 10 B3...
  • Page 14 Dichiarazione di conformità originale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 PDST 10 B3 IT │...

  • Page 15: Introduzione

    Simboli presenti sull'utensile ad aria compressa CON AVVOLGICAVO Prima della messa in funzione leggere WARNING! le istruzioni per l'uso . PDST 10 B3 Indossare una mascherina antipolvere . Introduzione Congratulazioni per l'acquisto del nuovo appa­ Indossare una protezione per gli occhi .

  • Page 16: Avvertenze Di Sicurezza

    ■ Tenere sempre lontano il tubo flessibile per aria me a destinazione . compressa da bordi vivi, calore e olio . PDST 10 B3 IT │ MT   │  13 ■...

  • Page 17: Rischio Residuo

    In caso di montaggio a soffitto, è preferibile assicurare un'altezza di montaggio di almeno 2,5 metri . ■ Per il montaggio sono necessari i seguenti strumenti: un trapano, una punta da trapano adeguata e un cacciavite . ■ 14  │   IT │ MT PDST 10 B3...

  • Page 18: Montaggio Dell'aspo Per Tubo Per Aria Compressa

    . ■ L'aspo per tubo per aria compressa presenta un meccanismo di arresto e ritorno che consente di estrarre e fare rientrare facilmente il tubo flessibile per aria compressa 5 . PDST 10 B3 IT │ MT   │  15 ■...

  • Page 19: Svolgimento Del Tubo Flessibile

    (vedere fig . D) . ♦ Far scorrere il fermatubo 4 lungo il tubo flessi­ bile per aria compressa 5 fino alla posizione desiderata . ♦ Stringere nuovamente le viti di fissaggio 9 . ■ 16  │   IT │ MT PDST 10 B3...

  • Page 20: Smaltimento

    è stato disimballato . Le riparazioni eseguite dopo la scadenza del periodo di garanzia sono a pagamento . PDST 10 B3 IT │ MT   │  17 ■...

  • Page 21: Assistenza

    .kompernass .com dotto, sul frontespizio del manuale di istruzioni (in basso a sinistra) o su un adesivo applicato alla parte posteriore o inferiore del prodotto . ■ 18  │   IT │ MT PDST 10 B3...

  • Page 22: Dichiarazione Di Conformità Originale

    Sig . Semi Uguzlu, BURGSTR . 21, 44867 BOCHUM, GERMANIA, dichiara con la presente che questo prodotto è conforme alle seguenti norme, documenti normativi e Direttive CE: Direttiva macchine (2006/42/EC) Tipo/denominazione dell'apparecchio Tubo per aria compressa con avvolgicavo PDST 10 B3 Anno di produzione: 07–2020 Numero di serie: IAN 345881_2004 Bochum, 17/07/2020 Semi Uguzlu ­...
  • Page 23 ■ 20  │   IT │ MT PDST 10 B3...
  • Page 24 Declaração de conformidade original . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 PDST 10 B3  │ ...

  • Page 25: Introdução

    Pressão de funcionamento máx . 10 bar Sistema de enrolamento automático Comprimento da mangueira para ar comprimido 10 m Tamanho da ligação de ar comprimido 1/4" = 6,35 mm Peso aprox . 1,7 kg ■ 22  │   PDST 10 B3...

  • Page 26: Instruções De Segurança

    . O fabricante ou o distribuidor funcionamento máxima admissível não poderá não se responsabilizam por danos resultantes ser excedida em mais de 10% (p . ex ., através da utilização incorreta ou inadequada . de um redutor de pressão) . PDST 10 B3  │  ■...

  • Page 27: Risco Residual

    2,5 metros . ferramenta pneumática . ■ Para a montagem são necessários os seguintes meios auxiliares: um berbequim, uma broca adequada e uma chave de parafusos . ■ 24  │   PDST 10 B3...

  • Page 28: Montar O Enrolador De Mangueira Para Ar Comprimido

    . Solicite a reparação dos danos existentes a um técnico especializado . ■ O enrolador de mangueira para ar comprimido possui um mecanismo de travamento e retorno . Este permite desenrolar e enrolar facilmente a mangueira para ar comprimido 5 . PDST 10 B3  │  ■...

  • Page 29: Desenrolar A Mangueira

    Phillips (ver fig . D) . ♦ Desloque o retentor da mangueira 4 ao longo da mangueira para ar comprimido 5, até à posição desejada . ♦ Volte a apertar os parafusos de fixação 9 . ■ 26  │   PDST 10 B3...

  • Page 30: Eliminação

    . Esta garantia não abrange peças do produto sujeitas ao desgaste normal e que po­ dem, por isso, ser consideradas peças de desgas­ te, ou danos em peças frágeis, p . ex ., interruptores ou peças de vidro . PDST 10 B3  │  ■...

  • Page 31: Assistência Técnica

    (em baixo à esquerda), da BURGSTRASSE 21 placa de características, de uma impressão no produto ou do autocolante na traseira ou lado 44867 BOCHUM inferior do produto . ALEMANHA www .kompernass .com ■ 28  │   PDST 10 B3...

  • Page 32: Declaração De Conformidade Original

    Tambor de mangueira a ar comprimido PSDT 10 B3 Ano de fabrico: 07–2020 Número de série: IAN 345881_2004 Bochum, 17 .07 .2020 Semi Uguzlu ­ Diretor de qualidade ­ Reservado o direito a alterações técnicas no âmbito do desenvolvimento . PDST 10 B3  │  ■...
  • Page 33 ■ 30  │   PDST 10 B3...
  • Page 34 Original Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 PDST 10 B3 GB │...

  • Page 35: Introduction

    AIR HOSE REEL PDST 10 B3 Symbols on the compressed air tool Read the operating instructions WARNING! Introduction before use . Congratulations on the purchase of your new Wear a dust mask . appliance . You have chosen a high­quality product .

  • Page 36: Safety Instructions

    . instructions contained in the operating instruc­ tions . The manufacturer or dealer accepts no liability for damage caused by improper or incorrect use . PDST 10 B3 GB │ MT  │  33 ■...

  • Page 37: Residual Risk

    . ■ You will need the following tools to mount the appliance: a drill, a suitable drill bit and a screwdriver . ■ 34  │   GB │ MT PDST 10 B3...

  • Page 38: Mounting The Compressed Air Hose Reel

    The compressed air hose reel has a locking and removed in step 1 back in clockwise (see Figure return mechanism . This makes it easy to pull out and return the compressed air hose 5 . PDST 10 B3 GB │ MT  │  35...

  • Page 39: Unrolling The Hose

    Undo the fastening screws 9 with the Phillips screwdriver (see fig . D) . ♦ Slide the hose stopper 4 along the compressed air hose 5 to the desired position . ♦ Retighten the fastening screws 9 . ■ 36  │   GB │ MT PDST 10 B3...

  • Page 40: Disposal

    . Repairs carried out after expiry of the warranty period shall be subject to a fee . PDST 10 B3 GB │ MT  │  37 ■...

  • Page 41: Service

    (below left) or on the sticker on the rear or bottom of the product . ■ 38  │   GB │ MT PDST 10 B3...

  • Page 42: Original Declaration Of Conformity

    44867 BOCHUM, GERMANY, hereby declare that this product complies with the following standards, normative documents and EC directives: Machinery Directive (2006/42/EC) Type/appliance designation Air Hose Reel PDST 10 B3 Year of manufacture: 07–2020 Serial number: IAN 345881_2004 Bochum, 17/07/2020 Semi Uguzlu ­...
  • Page 43 ■ 40  │   GB │ MT PDST 10 B3...
  • Page 44 Original-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 PDST 10 B3 DE │...

  • Page 45: Einleitung

    Symbole auf dem Druckluftwerkzeug SCHLAUCHTROMMEL Vor der Inbetriebnahme die WARNING! Bedienungsanleitung lesen . PDST 10 B3 Tragen Sie eine Staubschutzmaske . Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Tragen Sie einen Augenschutz . Gerätes . Sie haben sich damit für ein hochwertiges Produkt entschieden .

  • Page 46: Sicherheitshinweise

    Bedienungsanleitung enthaltenen Sicherheits­ hinweise sowie der Montageanleitung . Für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind über­ nimmt der Hersteller oder Händler keine Haf­ tung . PDST 10 B3 DE │ AT │ CH   │  43 ■...

  • Page 47: Restrisiko

    Sie ihn von der Druckluftquelle oder ei­ ■ Für die Montage benötigen Sie folgende Hilfs­ nem Druckluftwerkzeug lösen . mittel: eine Bohrmaschine, einen geeigneten Bohrer sowie einen Schraubendreher . ■ 44  │   DE │ AT │ CH PDST 10 B3...

  • Page 48: Druckluft-Schlauchtrommel Montieren

    Schaden durch einen Spezialisten reparieren . ■ Die Druckluft­Schlauchtrommel besitzt einen Arretierungs­ und Rücklaufmechanismus . Da­ durch wird ein leichtes Ausziehen und Rückführen des Druckluft­Schlauches ermöglicht . PDST 10 B3 DE │ AT │ CH   │  45 ■...

  • Page 49: Schlauch Abrollen

    Lösen Sie die Befestigungsschrauben 9 mit dem Kreuzschlitz­Schraubendreher (siehe Abb . D) . ♦ Schieben Sie den Schlauchstopper 4 entlang des Druckluft­Schlauches 5 auf die gewünschte Position . ♦ Ziehen Sie die Befestigungsschrauben 9 wieder an . ■ 46  │   DE │ AT │ CH PDST 10 B3...

  • Page 50: Entsorgung

    Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück . Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum . PDST 10 B3 DE │ AT │ CH   │  47...
  • Page 51 . Mit diesem QR­Code gelangen Sie direkt auf die Lidl­Service­Seite (www .lidl­service .com) und kön­ nen mittels der Eingabe der Artikelnummer (IAN) 345881_2004 Ihre Bedienungsanleitung öffnen . ■ 48  │   DE │ AT │ CH PDST 10 B3...

  • Page 52: Service

    Service Schweiz (2006/42/EG) Tel .: 0842 665566 (0,08 CHF/Min ., Mobilfunk max . 0,40 CHF/Min .) Typ/Gerätebezeichnung E­Mail: kompernass@lidl .ch Druckluft­Schlauchtrommel PDST 10 B3 IAN 345881_2004 Herstellungsjahr: 07–2020 Importeur Seriennummer: IAN 345881_2004 Bitte beachten Sie, dass die folgende Anschrift Bochum, 17 .07 .2020 keine Serviceanschrift ist .
