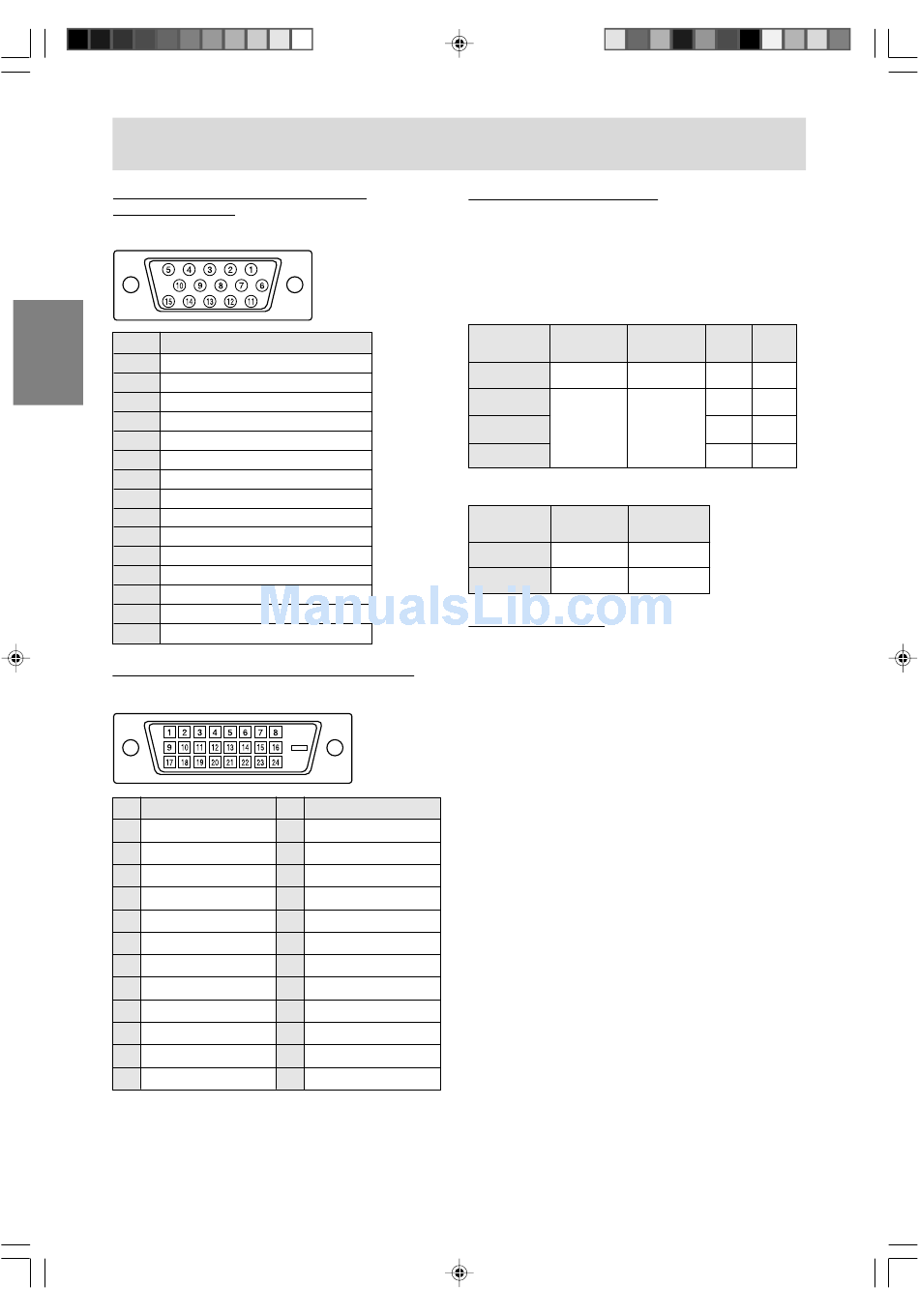

La broche du connecteur d'entrée
analogique RVB
(Mini connecteur de type D-sub 15 broches)
N° Fonction
1 Entrée du signal vidéo rouge
2 Entrée du signal vidéo vert
3 Entrée du signal vidéo bleu
4 N.C.
5 GND
6 Pour mise à la terre du signal vidéo rouge
7 Pour mise à la terre du signal vidéo vert
8 Pour mise à la terre du signal vidéo bleu
9 +5V
10 GND
11 N.C.
12 Données DDC
13 Pour entrée signal H-sync
14 Pour entrée signal V-sync
15 Horloge DDC
La broche du connecteur d'entrée DVI-D
(Connecteur DVI-D à 24 broches)
N° Fonction
1 TMDS données 2-
2 TMDS données 2+
3 Ecran TMDS data 2/4 15 GND
4 N.C.
5 N.C.
6 DDC horloge
7 DDC données
8 N.C.
9 TMDS données 1-
10 TMDS données 1+
11 Ecran TMDS data 1/3 23 Horloge TMDS +
12 N.C.
IT-23M1U_fr_02.P65
Caractéristiques techniques
N° Fonction
13 N.C.
14 +5V
Détection de surchauffe de la
16
prise
17 TMDS données 0-
18 TMDS données 0+
19 Ecran TMDS data 0/5
20 N.C.
21 N.C.
22 Ecran horloge TMDS
24 Horloge TMDS -
60

Gestion de l'alimentation

Le moniteur est basé sur les normes VESA DPMS
et DVI DMPM. Pour activer la fonction de gestion
de l'alimentation du moniteur, la carte vidéo et
l'ordinateur utilisés doivent aussi être conformes à
la norme VESA DPMS ou à la norme DVI DMPM.
DPMS : Display Power Management Signalling
Mode DPMS Ecran
Activé Affichage activé
En veille
Affichage
Suspendu
désactivé
Désactivé
DMPM : Digital Monitor Power Management
Mode DMPM Ecran
Activé
Affichage activé
Désactivé
Affichage désactivé
DDC (Plug & Play)
Ce moniteur supporte la norme VESA DDC
(Display Data Channel).
Le DDC est une norme de signal servant à
exécuter les fonctions Plug & Play sur un moniteur
ou un ordinateur. Il transfère des informations
telles que le degré de résolution entre le moniteur
et l'ordinateur. Il est possible d'utiliser cette
fonction si l'ordinateur utilisé est conforme à la
norme DDC et s'il est réglé de manière à pourvoir
détecté un moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en
raison des différences entre les systèmes. Ce
moniteur fonctionne selon les DDC2B.
F60
2004/08/20, 10:49
Consommation
H-sync V-sync
électrique
95 W Oui Oui
Non Oui
5,5 W Oui Non
Non Non
Consommation
électrique
95 W
5,5 W
