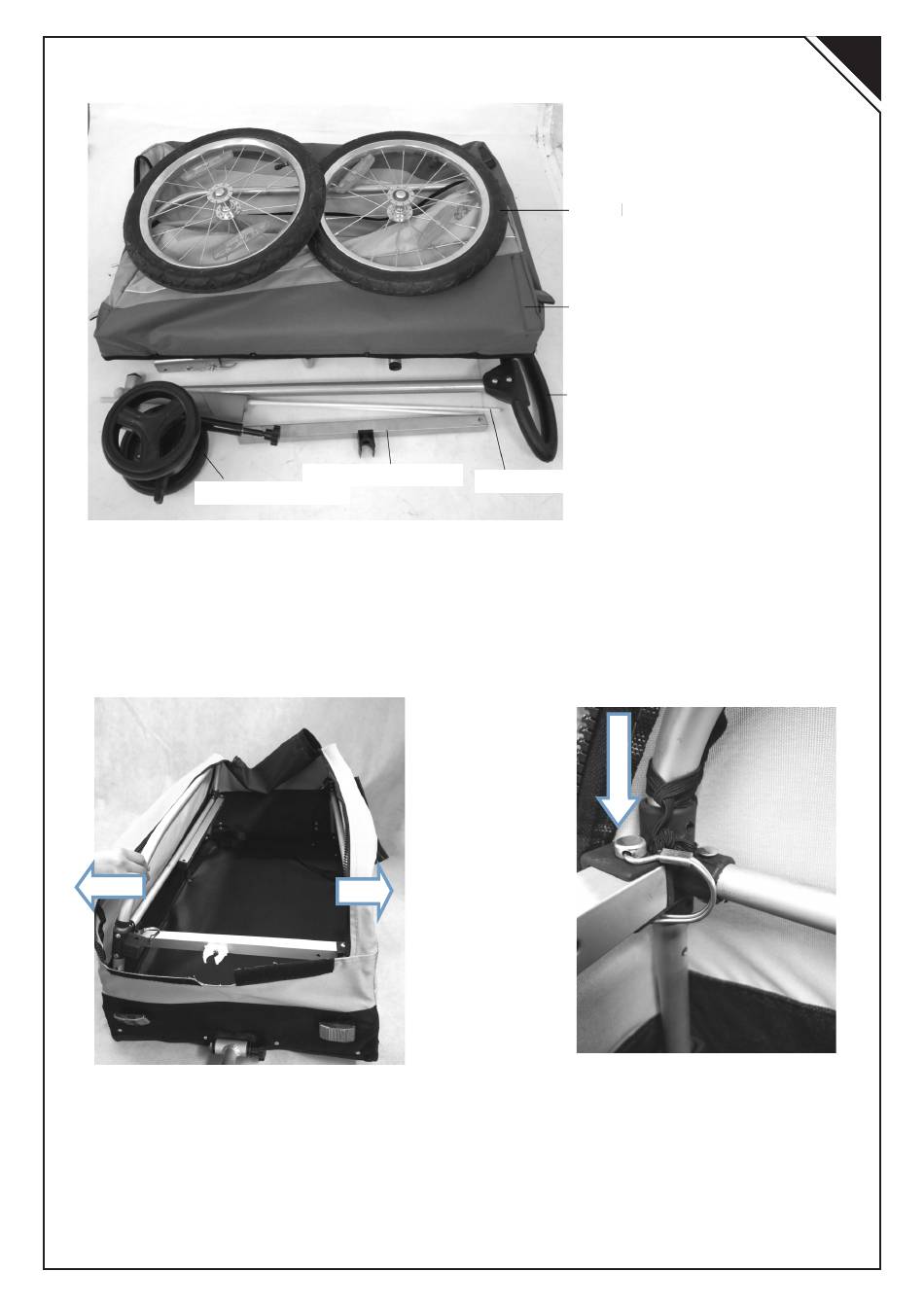

Parti del rimorchio incluse nella confezione
Ruota
Telaio cestello di carico
Barra di traino
Barra trasversale Bandierina
Ruota anteriore
Assemblare il telaio
Passaggi:
1. Posizionare il telaio del cestello del carico su una superficie in piano.
2. Estendere i telai laterali, in modo che siano in rivolti in verticale.
3. Aprire l'altro telaio nelle due direzioni: separare i telai laterali e inserire
l'estremità della barra nella staffa di fissaggio.
4. Inserire il perno di sicurezza, quindi inserire l'anello a scatto sull'estremità del
perno di sicurezza, come mostrato in figura di seguito.
Spilla di sicurezza
Installare il braccio di traino
Passaggi:
1. Capovolgere l'unità su un lato.
2. Rimuovere il perno di sicurezza dal foro posteriore come mostrato in figura.
3. Ruotare il braccio di traino e rivolgerlo in avanti.
4. Inserire il perno di sicurezza nel foro anteriore, quindi posizionare l'anello a
scatto sull'estremità del perno di sicurezza, come mostrato in figura di seguito.
