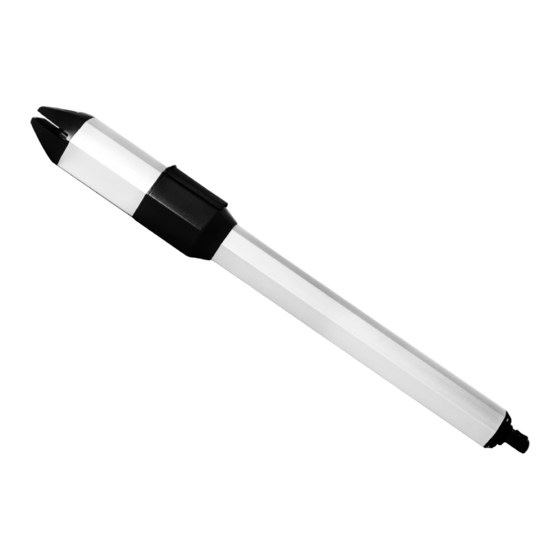

Accessmatic Falcon 350 User Manual

Swing gate openers 24v dc motor

Hide thumbs

Available languages

Quick Links

Download this manual

Opening your life

MANUAL DE USUARIO

Motores para puertas batientes

Falcon

350 351

ADVERTENCIA

Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su nueva puerta debe ser realizada

por una persona técnicamente caliﬁcada o licenciada. Tratar de instalar o reparar el motor sin tener la caliﬁcación técnica puede resultar

en severas lesiones personales, muerte y/o daños a la propiedad.

Table of Contents

Chapters

Summary of Contents for Accessmatic Falcon 350

Page 1 Opening your life MANUAL DE USUARIO Motores para puertas batientes Falcon 350 351 ADVERTENCIA Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su nueva puerta debe ser realizada por una persona técnicamente caliﬁcada o licenciada. Tratar de instalar o reparar el motor sin tener la caliﬁcación técnica puede resultar en severas lesiones personales, muerte y/o daños a la propiedad.
Page 2: Table Of Contents
Falcon 350 351 Opening your life CONTENIDO Advertencia Instalación estándar Tabla de dimensiones Fijación del soporte del motor Liberar manual y de emergencia Dimensiones Características técnicas Mantenimiento Garantía...
Page 3: Advertencia
Falcon 350 351 Opening your life ADVERTENCIA: Este manual de usuario es sólo para los técnicos cali cados que se especializan en instalaciones y automatizaciones. 1) Todas las instalaciones, conexiones eléctricas, ajustes y pruebas deben ser realizadas únicamente después de leer y entender todas las instrucciones cuidadosamente.
Page 4: Tabla De Dimensiones
Falcon 350 351 Opening your life 24V DC Lampara con antena Caja de control Fotocelda Fotocelda 24V DC motor batiente 24V DC motor batiente Figura 1 Transmisor Tabla de dimensiones Cumpla con las medidas que se muestran en el grá co par la instalación apropiada. Ajuste la estructura de la puerta para ajustarla a la mejor automatización, si es necesario.
Page 5: Fijación Del Soporte Del Motor
Falcon 350 351 Opening your life Figura 2 Fijación del soporte del motor Montar el soporte trasero y jarlo en el pilar. Transformer Figura 3 MOV1 Ensamble el soporte delantero y fíjelo en la puerta DOWN RF-LEARN LED2 LED4 LED3...
Page 6: Liberar Manual Y De Emergencia
Falcon 350 351 Opening your life Asegúrese de que los abridores de puertas estén montados en posición horizontal, especialmente en esas posiciones. 1) Cancela en posición “CERRADA” 2) Puerta en posición “ABIERTA” 3) Puerta en la posición de "ángulo de 45°" Antes de soldar el soporte en la hoja de la puerta (si es necesario), cubra el abrepuertas para evitar daños por chispas.
Page 7: Dimensiones
Falcon 350 351 Opening your life Características técnicas Modelo falcon 350 - 351 24Vdc motor con desbloqueo mecánico Potencia del motor 100.8W Consumo de energía 350Kg por hoja Máx. peso de la puerta 4 metros Máx. longitud de la puerta 2500N Máx.
Page 8: Mantenimiento
Falcon 350 351 Opening your life Mantenimiento Llevar a cabo las siguientes operaciones al menos cada 3 meses. En caso de una alta intensidad de uso, cortar el periodo a la mitad. Desconecte la fuente de alimentación: 1) Limpie y lubrique los tornillos, los pernos, y las bisagras con grasa. 2) Compruebe que los puntos de ijación estén apretados correctamente.
Page 9 AC24NE Opening your life MANUAL DE USUARIO Tarjeta de control 24V DC AC24NE ADVERTENCIA Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su nueva puerta debe ser realizada por una persona técnicamente caliﬁcada o licenciada. Tratar de instalar o reparar el motor sin tener la caliﬁcación técnica puede resultar en severas lesiones personales, muerte y/o daños a la propiedad.
Page 10 AC24NE Opening your life CONTENIDO Instalación de la Caja de Control Conexión de los Cables Conexión del Motor Solo Motor Motor con Interruptor Final Motor con Sensor Hall Dispositivo Wi Baterías en Reserva Accesorios Fotocélulas Empezar Paso 1: Memorización de Control Remoto Memorización Borrado de Memoria de Comando Único Borrado de Memoria de Todos Los Remotos...
Page 11: Instalación De La Caja De Control
AC24NE Opening your life Instalación de la Caja de Control Figura A Figura B Figura C Conexión de los Cables Transformador Dispositivo Wifi Pantalla LED DOWN RF-LEARN LED2 Botón pulsador o Selector de teclas LED4 Fotocélula 1 LED3 Fotocélula 2 LED2 LED4 LED3 Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2-...
Page 12: Conexión Del Motor
AC24NE Opening your life Transformer Conexión del Motor Solo Motor DOWN LED2 LED4 LED3 RF-LEARN 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 Lit+ Lit- Lat+ Lat- Lmt1 Lmt2 DKey SKey Ph1 PhVcc PhVcc...
Page 13: Dispositivo Wi
AC24NE Opening your life Dispositivo Wi Funciones de botones y terminales Indicador LED Botón P: Emparejamiento de WIFI: Presione 1 seg. Con guración Predeterminada: Presione 3 seg. Botón R: Terminales Presione para reiniciar • Descripción de LED: Azul: El LED parpadeará durante el emparejamiento de WIFI cuando se complete y estará...
Page 14: Accesorios
AC24NE Opening your life Accesorios Fotocélulas Las fotocélulas son dispositivos de seguridad para el control de puertas automáticas. Consta de un transmisor y un receptor basados en cubiertas impermeables.; se activa al interrumpir el rayo del infrarrojo. ESPECIFICACIÓN: Figura 1(5) Método de detección A través de la viga Rango de detección...
Page 15: Empezar
AC24NE Opening your life Instalación: 1) Saque la cubierta y conecte los cables. 2) Monte el receptor y el transmisor en su posición apropiada. 3) Asegúrese que no haya ningún obstáculos entre el receptor y el transmisor. Para una óptima e ciencia, el receptor y el transmisor deberían ajustarse correctamente. 4) Encienda las fotocélulas y asegúrese que el LED de ambas partes estén iluminados.
Page 16: Borrado De Memoria De Comando Único
AC24NE Opening your life Remoto Nuevo (Presione su botón preferido A o B) (Figura 3) 2) Asegúrese de que la pantalla LED muestre "OSC" o "PED" tres veces rápidamente. El código corresponde al comando seleccionado. ( gura 2) (Figura 2) 3) Repita los pasos 1 y 2 dentro de 10 segundos, , si hay más remotos para memorizar el mismo tipo de comando.
Page 17 AC24NE Opening your life (RF-LEARN) (RF-LEARN) 10 seg (Figura 4) Step 2: Aprendizaje de Sistema Paso 1: Mantenga presionado el botón SET durante 3 segundos, cuando el LED muestra "LEA", suelte SET, el motor ejecutará el procedimiento de aprendizaje del sistema automáticamente. Una vez el aprendizaje esté completado, se muestra "D-G" o "S-G"...
Page 18: Lógica De La Operación De Las Puertas
AC24NE Opening your life B) Puerta Única: (1) M1 Cierra → (2) M1 Abre → (3) M1 Cierra Lógica de La Operaición de Las Puertas A) En fase de apertura de puerta(s): Las puertas se detienen si los transmisor / botón pulsador / selector de llave se activan, y se cierran cuando los dichos dispositivos se reactivan.
Page 19: Función Del La Pantalla Led
AC24NE Opening your life LED 2 LED 4 LED 3 Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2- S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND DKey SKey PhVcc PhVcc 19 20 21 22 23 24 25 26 9 10 11 12 13 14 15 16 17 18 Función de la pantalla LED Pantalla LED Funciones Programables...
Page 20: Modi Cación De Parámetros
AC24NE Opening your life Modi cación de Parámetro LED1 LED1 LED1 LED1 LED1 LED1 LED2 LED2 LED2 LED2 LED2 LED2 Aprendizaje de Parámetro LED3 LED3 LED3 LED3 LED3 LED3 Presione Presione Presione Presione Presione Presione DOWN DOWN DOWN DOWN DOWN DOWN Presione “UP+SET”...
Page 21: Parámetros
AC24NE Opening your life Parámetro Pantalla LED De nición Descripción Parámetro Tabla Tipo de motor F1-1 Sobrecorriente 1. El parámetro original es "F1-1" F1-2 interruptor final F1-3 Sensor Hall F2-1 Sobrecorriente para la 1. El parámetro original es "F2-2". apertura de la puerta F2-2 F2-3 F2-4...
Page 22 AC24NE Opening your life Pantalla LED De nición Descripción Parámetro Tabla Cierre automático 1. El modo de cierre automático se F9-0 Función APAGADA activa cuando las puertas se mueven F9-1 3 segundos F9-2 10 segundos a la posición final o se detienen manualmente.
Page 23: Lógica De Fotocélulas
AC24NE Opening your life Pantalla LED De nición Descripción Parámetro Tabla Detección de obstáculo que se considera Sensibilidad F16-0 1. El parámetro original es "16-0" como sobrecorriente imediadamente Detección de obstáculo que se considera F16-1 como sobrecorriente después de 0.1 segundos Detección de obstáculo que se considera F16-2...
Page 24 AC24NE Opening your life Pantalla LED De nición Descripción Parámetro Tabla Function APAGADA El tiempo de retroceso FJ-0 1. El parámetro original es "FJ-0". 0.1 segundo de la puerta por el FJ-1 0.2 segundo sobrecorriente FJ-2 0.3 segundo FJ-3 0.4 segundo FJ-4 0.5 segundo FJ-5...
Page 25 AC24NE Opening your life Lógica de Fotocélulas Fotocélula PRENDIDA/APAGADA (Con guración Estándar) Posición de la puerta Cuando los dispositivos de seguridad están activados Tipo del Dispositivo de Seguridad Fotocélula-APAGADA Fotocélula-PRENDIDA Prohibido abrir TOTALMENTE CERRADA Sin efecto TOTALMENTE ABIERTA Recarga el tiempo de cierre automáticamente Sin efecto DETENIDA DURANTE Recarga el tiempo de cierre automáticamente...
Page 26: Especi Cación Técnica
AC24NE Opening your life Instalación de doble fotocélulas Posición de la puerta Cuando los dispositivos de seguridad están activados Tipo del Dispositivo de Seguridad Fotocélula-APAGADA Fotocélula-PRENDIDA / APAGADA TOTALMENTE CERRADA Sin efecto Prohibido abrir TOTALMENTE ABIERTA Abrir por 2 segundos, cuando el cierre Sin efecto automático está...
Page 27 Parte eléctrica Si el motorreductor del equipo adquirido por el clien- En la línea accessmatic garantía de 3 años y Elite garan- te, presenta algún daño por defectos de fabrica o tía de 2 años abarca tarjetas y partes eléctricas, H.
Page 28 Para más detalles consulte en la página la política de garantías de la GARANTÍA 5D Consideraciones especiales 1. Los mantenimientos o visitas que ofrece Accessmatic en instalaciones no incluyen los viáticos requeridos para llegar al sitio donde se encuentra operando el equipo. Dichos viáticos deberán ser asumidos por el cliente.
Page 29 Opening your life USER MANUAL Swing gate openers 24V DC motor Falcon 350 351 WARNING Please read the manual carefully before installation using the product. The installation of your new door must be carried out by a technically quali ed or licensed person. Attempting to install or repair the motor without technical quali cation can result in severe personal injury, death, and / or property damage...
Page 30 Falcon 350 351 Opening your life CONTENT Warning Standard installation Dimension chart Motor Bracket Fixing Emergency And Manual Release Dimension Technical Feature Maintenance Warranty...
Page 31: Warning
Falcon 350 351 Opening your life WARNING 1) All procedures of the installations, electrical connections, adjustments and testing must be followed after understanding the instruction and operation. 2) Disconnect the power supply via switching o the magneto thermic with upstream connected, and the hazard area required by relevant regulations.
Page 32: Dimension Chart
Falcon 350 351 Opening your life 24V DC blinker with antenna Control Photocell Photocell 24V DC gate opener 24V DC gate opener Figure 1 Transmitter Dimension chart Comply with the measures shown on the chart for proper installation. Adjust the gate structure to t it for best automation, if necessary.
Page 33: Motor Bracket Fixing
Falcon 350 351 Opening your life Figure 2 Motor Bracket Fixing Transformer Assemble the rear bracket and x it on the pillar. MOV1 Figure 3 Assemble the front bracket and x it on the gate DOWN RF-LEARN LED2 LED4 LED3 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 Lit+...
Page 34: Emergency And Manual Release
Falcon 350 351 Opening your life Make sure the gate openers are mounted in horizontal position especially in those positions. 1) Gate in “CLOSE” position 2) Gate in “OPEN” position 3) Gate at “45。angle” position Prior to weld the bracket on the gate leaf(if necessary), cover the gate opener to prevent damages from sparks. Emergency And Manual Release In case of power failure or need for manual release, push forward of the lid on the release chamber, insert the key and turn counterclockwise to unlock, then pull the release handle up to the 90 degree position.
Page 35: Dimension
Falcon 350 351 Opening your life Technical Feature Model falcon 350 - 351 24Vdc motor with mechanical release Motor power 100.8W Power consumption 350Kg per leaf Max. gate weight 4 meters Max. gate length 2500N Max. thrust 400mm Stroke length...
Page 36: Maintenance
Falcon 350 351 Opening your life Maintenance Conduct the following operations at least every 6 months. If in high intensity of use, shorten the period in between. Disconnect the power supply: (1) Clean and lubricate the screws, the pins, and the hinge with grease. (2) Check the fastening points are properly tightened.
Page 37 AC24NE Opening your life USER MANUAL Control board 24V DC AC24NE WARNING Please read the manual carefully before installation using the product. The installation of your new door must be carried out by a technically quali ed or licensed person. Attempting to install or repair the motor without technical quali cation can result in severe personal injury, death, and / or property damage.
Page 38 AC24NE Opening your life CONTENT Control Box Installation Wiring Connection Motor Connection Motor Only Motor With Limit Switch + LED indicator Motor With Hall Sensor Wi-Fi Device Back-up Batteries Accessories Photocells Get Started Step 1: Remote Memorizing Memorizing Deleting memory of single command Deleting all memory of all remotes Step 2: System Learning Gate Operation Logic...
Page 39: Control Box Installation
AC24NE Opening your life Control Box Installation Figure A Figure B Figure C Wiring Connection Transformer Dispositivo Wifi Pantalla LED DOWN RF-LEARN LED2 Botón pulsador o Selector de teclas LED4 Fotocélula 1 LED3 Fotocélula 2 LED2 LED4 LED3 Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2- S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND DKey SKey PhVcc...
Page 40: Motor Connection
RF-LEARN AC24NE Opening your life Motor Connection Motor Only LED2 LED4 LED3 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 Lit+ Lit- Lat+ Lat- Lmt1 Lmt2 DKey SKey Ph1 PhVcc PhVcc Lmt3 Lmt4...
Page 41: Wi-Fi Device
AC24NE Opening your life Wi-Fi Device Wi-Fi Device Functions of Buttons and Terminals Functions of Buttons and Terminals LED Display LED Display P button: P button: Wi-Fi Paring: Press 1 sec Wi-Fi Paring: Press 1 sec Default Setting: Press 3 sec Default Setting: Press 3 sec Botón R: Botón R:...
Page 42: Accessories
AC24NE Opening your life Accessories Photocells The safety photocells are security devices for control automatic gates. Consist of one transmitter and one receiver based in waterproof covers; it is triggered while breaking the path of the beams. SPECIFICATION: Figure 1(5) Detection Method Through Beam Sensing Range...
Page 43: Get Started
AC24NE Opening your life Instalation: 1) Open the cover and connect wires. 2) Mounted the receiver and transmitter on the proper position. 3) Ensure there are no obstacles between receiver and transmitter. For optimal e ciency, the receiver and transmitter should be properly aligned. 4) Power-up the photocells and make sure the LED light on receiver and transmitter are ON.
Page 44: Deleting Memory Of Single Command
AC24NE Opening your life New Remote (Press A/B button you selected) (Figure 3) 2) Make sure that the LED display shows the “OSC” or “PED” three times quickly. The code is corresponding to the selected command. ( gure 2) (Figure 2) 3) Repeat step 1 &...
Page 45: Step 2: System Learning
AC24NE Opening your life (RF-LEARN) (RF-LEARN) 10 sec (Figure 4) Step 2: System Learning Step1: Press and Hold the Press SET button for 3s, When LED shows “LEA” then release SET, then the motor runs the system learning procedure automatically, once learning completed shows “D-G” or “S-G” (No remote required) Note: Please check the parameter setting of “FI”(Dual/Single) before going into system learning.
Page 46: Gate Operation Logic
AC24NE Opening your life B) Single Mode : (1) Master Gate Close → (2) Master Gate Open → (3) Master Gate Close Gate Operation Logic A) In gate-opening phase: The gates stop if the transmitter/push button/key selector is activated, and close when the transmitter/push button/key selector is reactivated.
Page 47: Function Of The Led Display
AC24NE Opening your life LED 2 LED 4 LED 3 Lit+ Lit- Lat+ Lat- M1+ M1- M2+ M2- S2 GND Lmt1 Lmt2 GND Lmt3 Lmt4 GND DKey SKey PhVcc PhVcc 19 20 21 22 23 24 25 26 9 10 11 12 13 14 15 16 17 18 Function of the LED display LED Display Programmable Functions...
Page 48: Parameter Con Guration
AC24NE Opening your life Parameter Con guration LED1 LED1 LED1 LED1 LED1 LED1 LED2 LED2 LED2 LED2 LED2 LED2 Parameter Learning LED3 LED3 LED3 LED3 LED3 LED3 Presione Presione Presione Presione Presione Presione DOWN DOWN DOWN DOWN DOWN DOWN Press “UP+SET” Press “UP”...
Page 49: Parameter
AC24NE Opening your life Parameter LED Display De nition Description Parameter Table Motor Type F1-1 Overcurrent 1. The factory setting is "F1-1" F1-2 Limit Switch F1-3 Hall Sensor Overcurrent for Gate F2-1 1. The factory setting is "F2-2". F2-2 Opening F2-3 F2-4 Overcurrent for Gate...
Page 50 AC24NE Opening your life LED Display De nition Description Parameter Table Auto-closing 1. Auto-close mode activates when the F9-0 Function OFF gates move to the end position or F9-1 3 sec F9-2 10 sec stopped manually. If the transmitter, push button, or the key selector is F9-3 20 sec activated before the auto-close...
Page 51 AC24NE Opening your life LED Display De nition Description Parameter Table Obstacle detection considered as Sensibilidad F16-0 1. The original parameter is "16-0" overcurrent immediately. Obstacle detection considered as F16-1 overcurrent after 0.1 seconds. Obstacle detection considered F16-2 as overcurrent after 0.2 seconds.
Page 52 AC24NE Opening your life LED Display De nition Description Parameter Table Function OFF Over Current Reverses FJ-0 1. The factory setting is "FJ-0" 0.1 sec Time when Close FJ-1 0.2 sec FJ-2 0.3 sec FJ-3 0.4 sec FJ-4 0.5 sec FJ-5 0.6 sec FJ-6...
Page 53: Photocell Logic
AC24NE Opening your life Photocell Logic Photocell OPEN/CLOSE (Standard set up) Position of Gate When safety devices are activated Type of Safety Device Photocell-CLOSE Photocell-OPEN Open not allowed FULLY CLOSED No effect FULLY OPENED Reload automatic closing time No effect STOP DURING MOVING Reload automatic closing time Open not allowed...
Page 54: Technical Speci Cation
AC24NE Opening your life Double photocell set up Position of Gate When safety devices are activated Type of Safety Device Photocell-CLOSE Photocell-OPEN/CLOSE FULLY CLOSED No effect Open not allowed FULLY OPENED Open for 2 sec., when auto closing is ON No effect STOP DURING MOVING Close not allowed...
Page 55 Geared motor Electrical part If the gearmotor of the equipment purchased by the In line with accessmatic 3-year guarantee and Elite customer shows any damage due to manufacturing 2-year guarantee covers electrical cards and parts, H. defects or misadjustment, it will replace the required UJUETA S.A is committed to replacing or repairing any...
Page 56 For more details, see the guarantee policy of the 5D WARRANTY on the page Special considerations 1) The maintenance or visits o ered by Accessmatic in facilities do not include the travel expenses required to reach the site where the equipment is operating. Said travel expenses must be borne by the client.
Page 57 Falcon 350 351 Opening your life 1 27...
Page 58 Falcon 350 351 Opening your life Opening your life Opening your life Opening your life www.accessmatic.com www.accessmatic.com www.accessmatic.com...
