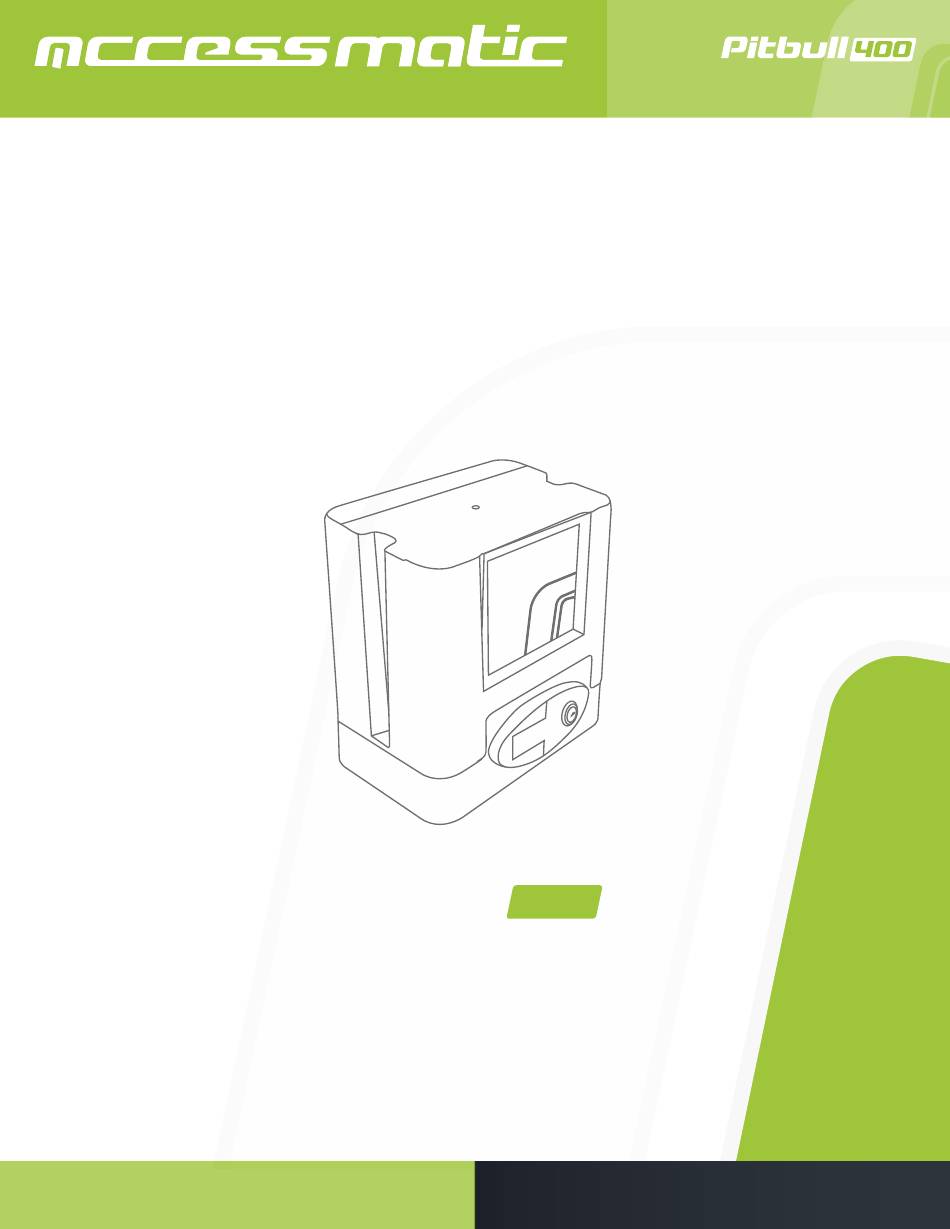

PB400
Opening your life
Code:
MANUAL DE USUARIO

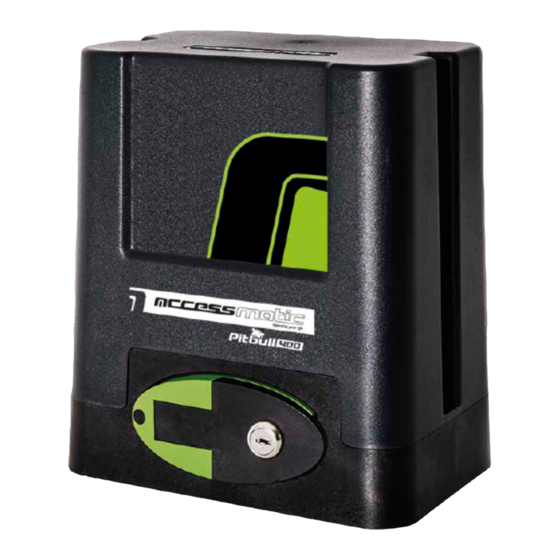

Motor para puertas corredizas
Pitbull
400
ADVERTENCIA
Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de su
nueva puerta debe ser realizada por una persona técnicamente calificada o licenciada. Tratar de instalar
o reparar el motor sin tener la calificación técnica puede resultar en severas lesiones personales, muerte
y/o daños a la propiedad.
www.accessmatic.com
Opening your life
Advertisement
Chapters
Table of Contents
Related Manuals for Accessmatic Pitbull 400
Summary of Contents for Accessmatic Pitbull 400
- Page 1 Tratar de instalar o reparar el motor sin tener la calificación técnica puede resultar en severas lesiones personales, muerte y/o daños a la propiedad. www.accessmatic.com Opening your life...
-
Page 2: Table Of Contents
Especi caciones técnicas Instalación Preparación de la puerta Base del operador Instalación de la cremallera Límite de interruptor de resorte Operación manual Dip switch Perilla de ajuste Control remoto Función de cierre automático Solución de problemas Garantía www.accessmatic.com Opening your life... -
Page 3: Información Importante De Seguridad
(Incluyendo niños). A menos que se les haya dado una supervisión por una personal profesional. Las reparaciones sólo pueden ser realizadas por profesionales con los conocimientos adecuados sobre el dispositivo. Lista de empaque (estándar) Imagen Nombre Cantidad Motor principal Llave manual Control remoto Arandelas www.accessmatic.com Opening your life... - Page 4 Opening your life Code: Caja de accesorios para limite de carrera mecanico Bloque de interruptor de límite de resorte Perno de cimentación M8 Bloque de nal de carrera tornillo de montaje M6X18 Tuerca M8 Arandela de resorte Ø8 www.accessmatic.com Opening your life...
-
Page 5: Especi Caciones Técnicas
Peso Máx de la puerta 400kg Salida del torque 8N·m Limite del interruptor Interruptor de límite mecanico Ruido ≤56dB Ciclo de trabajo S2, 15 minutos Control remoto extra Temperatura ambiente -20°C~+50°C Velocidad de movimiento de la puerta 14m/min www.accessmatic.com Opening your life... -
Page 6: Instalación
⑦ ⑧ ① Figura 1 1) Motor de puerta 2) Teclado inalámbrico (opcional) 3) Puerta 4) Sensor de infrarrojos (opcional) 5) Lámpara de alarma (opcional) 6) Bloqueo de parada de seguridad 7) Cremallera 8) Control remoto www.accessmatic.com Opening your life... -
Page 7: Preparación De La Puerta
Después de que el concreto haya endurecido, monte la base del motor de puerta a la plataforma de concreto. Compruebe que la base este nivelada correctamente. Utilizar los pernos, arandelas, montar el motor de puerta a la base e inserte la tapa. Revise el operador y asegúrese que esté alineado con la puerta. Figura 3 www.accessmatic.com Opening your life... -
Page 8: Instalación De La Cremallera
. Al mover la puerta eléctricamente , ajuste el bloque en la posición correcta hasta que la posición de la apertura y el cierre cumple con el requisito . www.accessmatic.com Opening your life... -
Page 9: Operación Manual
Nota: Sí la puerta choca el poste de montaje y no se puede abrir eléctricamente, mueva la puerta un par de pulgadas a mano, así usted puede liberar la puerta con la llave, abra y cierre la puerta manualmente. Conexión de cable Asegúrese de que el equipo está apagado antes de realizar cualquier conexión eléctrica. www.accessmatic.com Opening your life... - Page 10 Entrada de alimentación (Terminal J3): PE (Polo a tierra), L (Con corriente), N (Neutro Neutral) PITBULL400: AC220V PITBULL400: AC110V b) Luz de precaución: Conecte el cable de la luz de precaución a L y N de la lámpara (Terminal J4) PITBULL400: AC220V PITBULL400: AC110V www.accessmatic.com Opening your life...
- Page 11 Gire a la mínima para cancelar la función de freno. VR3: Ajuste de arranque y parade suave. Rotación horaria para aumentar,r otación anti-horario para reducir. VR4: Ajuste de fuerza de apertura . Rotación horaria para aumentar, rotación anti -horario para reducir. www.accessmatic.com Opening your life...
-
Page 12: Control Remoto
MOT2 y MOT1. Si los límites de nal de carrera en apertura o cierre están mal, puede cambiar los cables de los nales de carrera que se encuentran conectados a los termina- les LSC y LSO en la tarjeta de control. www.accessmatic.com Opening your life... - Page 13 Tiempo de cierre automático está cerca de 30 seg. El motor está en la posición correcta de instalación. El motor está instalado en la posición izquierda .(Cambie la dirección del motor). El botón externo de K es solo para el modo ABIERTO www.accessmatic.com Opening your life...
- Page 14 La función del bloqueo eléctrico está desactivada. La función del bloqueo eléctrico está activada. El bloqueo funcionará 0.5 segundos antes de que la puerta se abra y se detendrá después de que la puerta se abra 2 segundos. www.accessmatic.com Opening your life...
-
Page 15: Función De Cierre Automático
4) Asegúrese de leer todo el manual antes de intentar realizar cualquier instalación o servicio del operador de puerta. 5) Nuestra compañía se reserva el derecho de cambiar el diseño y las especi icaciones sin previo aviso. www.accessmatic.com Opening your life... -
Page 16: Solución De Problemas
2) La puerta se encuentra con un obstáculo La puerta se abre automáticamente Se ha activado la función de cierre Consulte las atenciones en 4.3.5 para cambiar la dirección de apertura automático pero con dirección de apertura incorrecta www.accessmatic.com Opening your life... - Page 17 Parte eléctrica Si el motorreductor del equipo adquirido por el cliente, En la línea accessmatic la garantía de 3 años abarca presenta algún daño por defectos de fabrica o desajuste tarjetas y partes eléctricas, El (CSS) / (CSA) se compro- interno detectado a la hora de instalar el equipo.
-
Page 18: Garantía
PB400 Opening your life Code: Garantía para repuestos y accesorios Tipo de repuesto Sin instalación Especialista Accessmatic Certi cado (instalador) 30 días 180 días Tarjetas electrónicas internas. Motores internos. 30 días 180 días Baterías de respaldo, lámparas 180 días Centrales, fotoceldas, receptoras 1 año... - Page 19 Code: Consideraciones especiales 1. Los mantenimientos o visitas que ofrece Accessmatic en instalaciones no incluyen los viáticos requeridos para llegar al sitio donde se encuentra operando el equipo. Dichos viáticos deberán ser asumidos por el cliente. 2. Cualquier mantenimiento deberá ser realizado por personal autorizado (CSS) / (CSA) por lo cual es necesario que el cliente instale el producto con instaladores o distribuidores autorizados, de no ser así...
- Page 20 Please read the manual carefully before installation using the product. The installation of your new door must be carried out by a technically quali ed or licensed person. Attempting to install or repair the motor without technical quali cation can result in severe personal injury, death, and / or property damage. www.accessmatic.com Opening your life...
- Page 21 Opening your life Code: CONTENT Safety Instruction Packing List (standard) Technical parameters Installation Preparation work before installation Operator base Gear rack installation Spring switch limit Operation manuall Dip switch Adjusting knob Remote control Automatic closing function Troubleshooting Warranty www.accessmatic.com Opening your life...
-
Page 22: Safety Instruction
Packing List (standard) Picture Name Quantity Main engine Manual release key Remote control Whasher Spring limit switch accessories box www.accessmatic.com Opening your life... - Page 23 PB400 Opening your life Code: Spring limit switch block Foundation bolt M8 Limit switch block mounting screw M6X18 Nut M8 Spring washer Ø8 www.accessmatic.com Opening your life...
-
Page 24: Technical Parameters
8N m Torque output Mechanical limit switch Limit switch ≤56dB Noise S2, 15 minutes Working duty twenty Extra remote control -20 ° C ~ + 50 ° C Working temperature 14m / min Door moving speed www.accessmatic.com Opening your life... -
Page 25: Installation
④ ③ ② ⑥ ⑦ ⑧ ① Figure 1 1) Gate opener 2) Wireless keypad (optional) 3) Gate 4) Infrared sensor (optional) 5) Alarm lamp (optional) 6) Safety stop block 7) Gear rack 8) Remote control www.accessmatic.com Opening your life... -
Page 26: Preparation Work Before Installation
After the concrete has hardened, mount the door opener base to the concrete pad. Check that the base is level correctly. Using the bolts, washers, mount the door motor to the base and insert the cover. Check the operator and make sure it is aligned with the door. www.accessmatic.com Opening your life... -
Page 27: Gear Rack Installation
3) Release the gear with the key and push the sliding door manually to preset the position, x the rack block and lock the gear push up the release bar. When moving the door electrically, adjust the block in the correct position until the position of the opening and closing meets the requirement. www.accessmatic.com Opening your life... -
Page 28: Operation Manuall
Note: If the door hits the mounting post and cannot be opened electrically, move the door a couple of inches by hand, so you can unlock the door with the key, open and close the door manually. Cable connection Make sure the equipment is turned o before making any electrical connections. www.accessmatic.com Opening your life... - Page 29 Wiring for control board a) Input voltaje (Terminal J3): PE (Earth grounding), L (Live current), N(Neutral) PITBULL400:AC110V b) Warning light: Connect the cable of the warning light to “L” and “N” of the lamp.(Terminal J4) PITBULL400: AC110V www.accessmatic.com Opening your life...
- Page 30 VR2: Brake function when getting to the limit position. Turn clockwise to increase. Turn counterclockwise to reduce. Turn until the minimum position to unable this function. VR3: Soft start and start. Turn clockwise to increase. Turn counterclockwise to reduce. VR4: Opening force. Turn clockwise to increase. Turn counterclockwise to reduce. www.accessmatic.com Opening your life...
-
Page 31: Remote Control
If the gate opening direction is wrong, you can toggle switch MOT.DIRECTION or exchange the motor phase-sequence lines MOT2 and MOT1. If the opening or closing limit is wrong, please exchange limit switch lines which are connected to the corresponding terminal LSC and LSO on the control board. www.accessmatic.com Opening your life... - Page 32 Auto close time is about 10 sec Auto close time is about 30 sec. The motor is in the correct installation position The motor is installed in the left position.(Change the engine direction). External button of K is only for OPEN mode www.accessmatic.com Opening your life...
- Page 33 La función del bloqueo eléctrico está desactivada. La función del bloqueo eléctrico está activada. El bloqueo funcionará 0.5 segundos antes de que la puerta se abra y se detendrá después de que la puerta se abra 2 segundos. www.accessmatic.com Opening your life...
-
Page 34: Automatic Closing Function
3) Disconnect the mains or power supply before replacing the bulb. 4) Be sure to read the entire manual before attempting any door operator installation or service. 5) Our company reserves the right to change design and speci cations without prior notice. www.accessmatic.com Opening your life... -
Page 35: Troubleshooting
(Intelligent type). 2) Remove the obstacle 2) Gate meets obstacle Gate opens automatically Please refer to the attentions under 4.3.5 to change the Automatic close function has been opening direction turned on but with incorrect opening direction www.accessmatic.com Opening your life... -
Page 36: Warranty
Geared motors Electrical part If the gearmotor of the equipment purchased by the In the accessmatic line, the 3-year warranty covers customer shows any damage due to manufacturing boards and electrical parts. The (CSS) / (CSA) under- defects or internal mismatch detected when installing takes to replace or repair any part that fails due to the equipment. - Page 37 PB400 Opening your life Code: Warranty for spare parts and accessories Spare type no installation Certi ed Accessmatic Specialist (Installer) 30 days 180 days Internal electronic boards. Internal motors. 30 days 180 days Backup batteries, lamps. 180 days Centrals, photocells, receivers...
- Page 38 Code: Special considerations 1. The maintenance or visits o ered by Accessmatic in facilities do not include the travel expenses required to reach the site where the equipment is operating. These travel expenses must be assumed by the end user.
- Page 39 Opening your life Opening your life Opening your life www.accessmatic.com www.accessmatic.com www.accessmatic.com...
