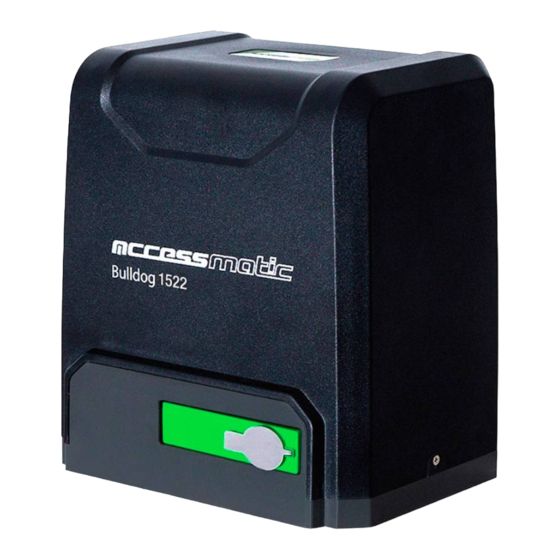

Accessmatic Bulldog 1522 User Manual

Sliding gate opener

Hide thumbs

Available languages

Quick Links

Download this manual

Bulldog

1522

BD1522

Opening your life

Code:

MANUAL DE USUARIO

Motor para puertas corredizas

Bulldog

1522

ADVERTENCIA

Por favor lea el manual detenidamente antes de la instalación el uso del producto. La instalación de

su nueva puerta debe ser realizada por una persona técnicamente caliﬁcada o licenciada. Tratar de

instalar o reparar el motor sin tener la caliﬁcación técnica puede resultar en severas lesiones perso-

nales, muerte y/o daños a la propiedad.

www.accessmatic.com

Opening your life

Table of Contents

Chapters

Summary of Contents for Accessmatic Bulldog 1522

Page 1 Tratar de instalar o reparar el motor sin tener la caliﬁcación técnica puede resultar en severas lesiones perso- nales, muerte y/o daños a la propiedad. www.accessmatic.com Opening your life...
Page 2: Table Of Contents
Opening your life Code: CONTENIDO Instrucciónes de seguridad Lista de partes (estándar) Especi caciones técnicas Instalación Instalación de cremallera Advertencias Cableado de la placa de control Ajuste de funciones Dip switch Ajuste y operación Solución de problemas www.accessmatic.com Opening your life...
Page 3: Instrucciónes De Seguridad
Lea este manual detenidamente antes de instalar, usar, mantenerlo o repararlo. Sin seguir este manual, cualquier lesión o pérdida de propiedad causada por un uso inadecuado o modi cación no autorizada está fuera de la responsabilidad de nuestra empresa. www.accessmatic.com Opening your life...
Page 4: Lista De Partes (Estándar)
Imagen Nombre Cantidad Motor principal Llave manual Control remoto Caja de accesorios para limite de carrera mecanico Límite magnético bloque de interruptores Perno de cimentación M10 Bloque de interruptor de límite de resortetornillo de montaje M6X10 www.accessmatic.com Opening your life...
Page 5 Bulldog 1522 BD1522 Opening your life Code: Tuerca M8 Arandela plana Ø10 Arandela de resorte Ø8 www.accessmatic.com Opening your life...
Page 6: Especi Caciones Técnicas
Modo de un solo botón Modo control remoto Final de carrera magnético Limite del interruptor ≤60dB Ruido S2, 20min Working duty Grabación de controles remotos 433.92 MHz Frecuencia -20°C ~ +70°C Temperatura de trabajo 15Kg Peso del paquete www.accessmatic.com Opening your life...
Page 7: Instalación
3) Puerta 4) Sensor de infrarrojos (opcional) 5) Lámpara de alarma (opcional) 6) Bloqueo de parada de seguridad 7) Cremallera 8) Control remoto Figura 1 Tamaño del motor principal y accesorios Tamaño del motor principal Figura 2 www.accessmatic.com Opening your life...
Page 8 C) Desbloquee el motor principal antes de la instalación, el método de desbloqueo es: retire la cubierta de goma de la llave, inserte la llave y abra la barra de liberación manual hasta que gire 90 ° como se muestra en la Figura 4. Luego, gire el engranaje de salida y el el engranaje se puede girar fácilmente www.accessmatic.com Opening your life...
Page 9: Instalación De Cremallera
4) Suelde rmemente todos los tornillos de montaje a la puerta. 5) Asegúrese de que todas las rejillas estén en la misma línea recta. 6) Tire de la puerta después de instalarla, asegúrese de que todo el viaje sea exible sin ningún atasco. Figura 5 www.accessmatic.com Opening your life...
Page 10: Advertencias
Interruptor de límite magnético: la posición de instalación del interruptor de límite magnético se muestra en la Figura 7: Puerta Imanes Bloque de parada de interruptor de límite de resorte Mecanismo de engranaje Engranaje de salida Figura 7 www.accessmatic.com Opening your life...
Page 11 Conecte L & N al suministro de energía AC220V/50HZ; AC110V/60HZ; L is la línea viva, N es neutro, y PE es el polo a tierra. Terminal J2 Conecte LAMP a la lampara de precaución; Voltaje: AC220V/50HZ; AC110V/60HZ. www.accessmatic.com Opening your life...
Page 12 PAUSA: Este botón se usa para de nir el tiempo de cierre automático. Cuando el motor esté detenido, oprima el botón y después el LED STS parpadear. Puede oprimir el botón nuevamente para que no siga parpadeando. El tiempo de cierre automático (segundos) depende de cuantas veces parpadee el LED STS. www.accessmatic.com Opening your life...
Page 13: Dip Switch
2 metros, de lo contrario afectará la inducción de la fotocelda. La siguiente gura muestra la conexión NO. Si quiere conectar a un infrarrojo NC, solo se debe cambiar al puerto NC. Después de realizar el cambio nuevamente haga el recorrido de aprendizaje. FIG 2 www.accessmatic.com Opening your life...
Page 14 MOT2 y MOT1. Si los límites de nal de carrera en apertura o cierre están mal, puede cambiar los cables de los nales de carrera que se encuentran conectados a los termina- les LSC y LSO en la tarjeta de control. www.accessmatic.com Opening your life...
Page 15 Por razones de seguridad, se sugiere que cada puerta esté equipada con un protector de infrarrojos y se requiere una inspección regular. Antes de la instalación y operación del motor para puertas corredizas, lea atentamente todas las instrucciones. Nuestra empresa revoca el derecho a cambiar las instrucciones sin previo aviso www.accessmatic.com Opening your life...
Page 16: Solución De Problemas
2) La puerta se encuentra con un obstáculo La puerta se abre automáticamente Se ha activado la función de cierre Consulte las atenciones en 4.3.5 para cambiar la dirección automático pero con dirección de de apertura apertura incorrecta www.accessmatic.com Opening your life...
Page 17 Parte eléctrica Si el motorreductor del equipo adquirido por el cliente, En la línea accessmatic la garantía de 3 años abarca presenta algún daño por defectos de fabrica o desajuste tarjetas y partes eléctricas, El (CSS) / (CSA) se compro- interno detectado a la hora de instalar el equipo.
Page 18 Bulldog 1522 BD1522 Opening your life Code: Garantía para repuestos y accesorios Tipo de repuesto Sin instalación Especialista Accessmatic Certi cado (instalador) 30 días 180 días Tarjetas electrónicas internas. Motores internos. 30 días 180 días Baterías de respaldo, lámparas 180 días Centrales, fotoceldas, receptoras 1 año...
Page 19 Code: Consideraciones especiales 1. Los mantenimientos o visitas que ofrece Accessmatic en instalaciones no incluyen los viáticos requeridos para llegar al sitio donde se encuentra operando el equipo. Dichos viáticos deberán ser asumidos por el cliente. 2. Cualquier mantenimiento deberá ser realizado por personal autorizado (CSS) / (CSA) por lo cual es necesario que el cliente instale el producto con instaladores o distribuidores autorizados, de no ser así...
Page 20 Bulldog 1522 BD1522 Opening your life Code: USER MANUAL Sliding Gate Opener Bulldog 1522 WARNING Please read the manual carefully before installation using the product. The installation of your new door must be carried out by a technically quali ed or licensed person. Attempting to install or repair the motor without technical quali cation can result in severe personal injury, death, and / or property damage.
Page 21 Bulldog 1522 BD1522 Opening your life Code: CONTENT Safety Instruction Packing List (standard) Technical parameters Installation Gear rack installation Warnings Control board wiring Function adjustment Dip switch Adjustment and operation Troubleshooting www.accessmatic.com Opening your life...
Page 22: Safety Instruction
Please read this manual carefully before installing, using, maintaining or repairing it. Without following this manual, any injury or property losses caused by improper use or unauthorized modi cation is out of the responsibility of our company. www.accessmatic.com Opening your life...
Page 23: Packing List (Standard)
Opening your life Code: Packing List (standard) Picture Name Quantity Main engine Manual release key Remote control Magnetic limit switch accessories box Spring limit switch block Foundation bolt M10 Spring limit switch block mounting screw M6X10 www.accessmatic.com Opening your life...
Page 24 Bulldog 1522 BD1522 Opening your life Code: Nut M8 Flat washer Ø10 Spring washer Ø8 www.accessmatic.com Opening your life...
Page 25: Technical Parameters
Remote control distance One button mode Remote control mode Magnetic limit switch Limit switch ≤60dB Noise S2, 20min Working duty Recording of up remote controls 433.92 MHz Frequency -20°C ~ +70°C Working temperature 15Kg Package weight www.accessmatic.com Opening your life...
Page 26: Installation
2) Wireless keypad (optional) 3) Gate 4) Infrared sensor (optional) 5) Alarm lamp (optional) 6) Safety stop block 7) Gear rack 8) Remote control Figure 1 Size of main engine and accessories Size of main engine Figure 2 www.accessmatic.com Opening your life...
Page 27 C) Please unlock the main engine before installation, the unlock method is: remove the rubber key cover, insert the key, and open the manual release bar till it rotates by 90° as shown in Figure 4. Then turn the output gear and the gear can be rotated easily www.accessmatic.com Opening your life...
Page 28: Gear Rack Installation
4) Weld all the mounting screws to the gate rmly. 5) Make sure that all racks on the same straight line. 6) Pull the gate after installed, make sure the entire trip is exible without any stuck. Figure 5 www.accessmatic.com Opening your life...
Page 29: Warnings
(optional) is correct and e ective. Limit switch adjustment Magnetic limit switch - The installation position of spring limit switch is shown in Figure 7: Gate Spring limit switch Spring limit switch stop block Gear rack Output gear Figure 7 www.accessmatic.com Opening your life...
Page 30: Control Board Wiring
J1 Terminal Connect L and N to the power supply of AC220V/50HZ; AC110V/60HZ; L is live wire, N is Neutral wire, and PE is grounding wire. J2 Terminal Connect LAMP to caution light; voltage: AC220V/50HZ; AC110V/60HZ. www.accessmatic.com Opening your life...
Page 31 PAUSE: This button is used to set the automatic closing time .When the motor is not running, press the button and then led STS ashes. You can press the button again to stop ashing. The automatic closing time (seconds) depends on how many times the led STS ashes. START: This button is equal to J4 TERMINAL’s START port. www.accessmatic.com Opening your life...
Page 32: Dip Switch
The following gure shows the NO infrared connection. If you want to connect to an NC infrared photo, just change to NC port. Then please learn travel again to Memory the infrared NC connection. FIG 2 www.accessmatic.com Opening your life...
Page 33 If the gate opening direction is wrong, you can toggle switch MOT.DIRECTION or exchange the motor phase-sequence lines MOT2 and MOT1. If the opening or closing limit is wrong, please exchange limit switch lines which are connected to the corresponding terminal LSC and LSO on the control board. www.accessmatic.com Opening your life...
Page 34 For the sake of safety, each gate is suggested to be equipped with infrared protector, and regular inspection is required. Before installation and operation of the gate opener, please read all instructions carefully. Our company reverses the right to change the instruction without prior notice. www.accessmatic.com Opening your life...
Page 35: Troubleshooting
3) Remove the obstacle (Intelligent type) 3) Gate meets obstacle Gate opens automatically Please refer to the attentions under 4.3.5 to change the Automatic close function has been opening direction turned on but with incorrect opening direction www.accessmatic.com Opening your life...
Page 36 Geared motors Electrical part If the gearmotor of the equipment purchased by the In the accessmatic line, the 3-year warranty covers customer shows any damage due to manufacturing boards and electrical parts. The (CSS) / (CSA) under- defects or internal mismatch detected when installing takes to replace or repair any part that fails due to the equipment.
Page 37 Bulldog 1522 BD1522 Opening your life Code: Warranty for spare parts and accessories Spare type no installation Certi ed Accessmatic Specialist (Installer) 30 days 180 days Internal electronic boards. Internal motors. 30 days 180 days Backup batteries, lamps. 180 days...
Page 38 Code: Special considerations 1. The maintenance or visits o ered by Accessmatic in facilities do not include the travel expenses required to reach the site where the equipment is operating. These travel expenses must be assumed by the end user.
Page 39 Bulldog Bulldog 1522 BD1100 BD1522 Code: Code: Opening your life Opening your life Opening your life www.accessmatic.com www.accessmatic.com www.accessmatic.com...

This manual is also suitable for:

Bd1522
