AIR CONDITIONING SYSTEMS
• USER'S MANUAL
• ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
• MANUAL UTILIZATORULUI
• BENUTZERHANDBUCH
ENGLISH | ΕΛΛΗΝΙΚΑ | ROMANA | DEUTSCH
All manuals and user guides at all-guides.com

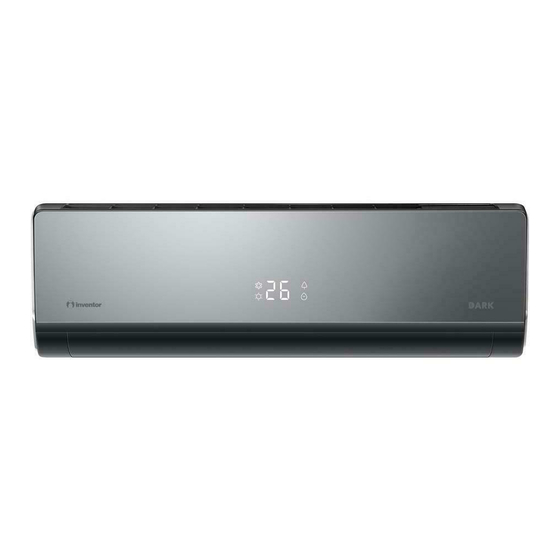

WALL MOUNTED UNIT
MODELS:
DRVI32-09WF/DRVO32-09
DRVI32-12WF/DRVO32-12
DRVI32-18WF/DRVO32-18
DRVI32-24WF/DRVO32-24
