DESCRIZIONE
Elettrovalvole di intercettazione per gas
automatiche normalmente chiuse che
aprono quando la bobina viene alimentata
elettricamente e chiudono quando viene tolta
loro tensione.
Queste elettrovalvole possono essere
comandate da pressostati, termostati, ecc.
Possono essere dotate di regolatore di
portata (modelli EVOF/NC - EVOAF/NC).
L'elettrovalvola può essere fornita anche con
il microswitch di segnalazione (CPI Switch).
Omologazione CE secondo EN 161
Conforme Direttiva 2009/142/CE
(Direttiva Gas)
Conforme Direttiva 94/9/CE
(Direttiva ATEX)
Conforme Direttiva 2004/108/CE
(Compatibilità Elettromagnetica)
Conforme Direttiva 2006/95/CE
(Bassa Tensione)
EVO/NC - EVOA/NC
P. max 200 mbar
ELETTROVALVOLE NORMALMENTE CHIUSE AUTOMATICHE TIPO EVO/NC

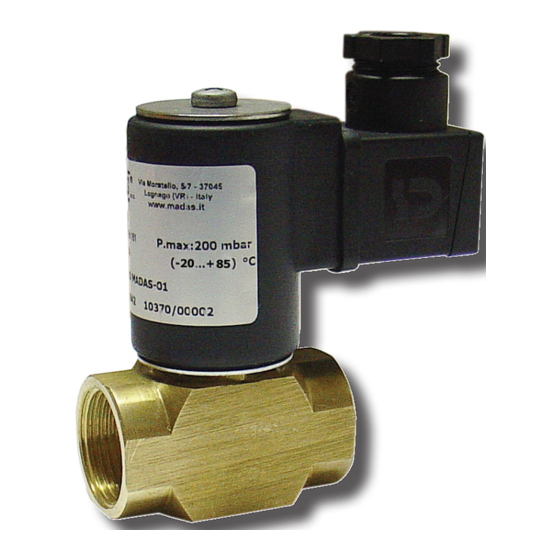

EVO/NC AUTOMATIC NORMALLY CLOSED SOLENOID VALVES
ELECTROVANNES NORMALEMENT FERMEES AUTOMATIQUES DE TYPE EVO/NC
ELECTROVÁLVULAS NORMALMENTE CERRADAS AUTOMÁTICAS TIPO EVO/NC

DESCRIPTION

Gas closing automatic normally closed solenoid
valves that open when the coil is powered and
close when there is no tension.
These solenoid valves are controlled by
pressure switch, thermostat, etc.
They can be equipped with a flow regulator
(models EVOF/NC - EVOAF/NC).
The solenoid valve can be supplied also with
the closed position indicator switch (CPI
Switch).
EC certified according to EN 161
In conformity with the 2009/142/EC
Directive (Gas Directive)
In conformity with the 94/9/EC Directive
(ATEX Directive)
In conformity with the 2004/108/EC
Directive (Electromagnetic Compatibility)
In conformity with the 2006/95/EC
Directive (Low Voltage)
DESCRIPTION
Electrovannes d'arrêt pour gaz, automatiques,
normalement fermées, qui s'ouvrent lorsque
la bobine est alimentée électriquement et se
ferment lorsqu'on interrompt l'alimentation.
Ces électrovannes peuvent être commandées
par des pressostats, des thermostats, etc.
Elles peuvent être munies d'un régulateur de
débit (modèles EVOF/NC - EVOAF/NC).
L'électrovanne peut être fournie également
avec le micro-interrupteur de signalisation de
position de fermeture (CPI Switch).
Homologation CE selon EN 161
Conforme à la Directive 2009/142/CE
(Directive Gaz)
Conforme à la Directive 94/9/CE
(Directive ATEX)
Conforme à la Directive 2004/108/CE
(Compatibilité électromagnétique)
Conforme à la Directive 2006/95/CE
(Basse Tension)
S
C
eCtion
hapter
1
1
0051
II 3G - II 3D
MADAS-01
DESCRIPCIÓN
Electroválvulas de interceptación gas de
tipo automático, normalmente cerradas,
que se abren cada vez que la bobina es
alimentada eléctricamente y se cierran una
vez interrumpida la tensión.
Estas electroválvulas pueden ser controladas
por presóstatos, termostatos, etc.
Pueden estar provistas de un regulador de
caudal (modelos EVOF/NC - EVOAF/NC).
La electroválvula se puede suministrar tam-
bién con el microinterruptor indicador de la
posición de cierre (interruptor CPI).
Homologación CE según EN 161
Conforme Directiva 2009/142/CE
(Directiva Gas)
Conforme Directiva 94/9/CE
(Directiva ATEX)
Conforme Directiva 2004/108/CE
(Compatibilidad Electromagnética)
Conforme Directiva 2006/95/CE
(Baja Tensión)
EVO/NC
Madas Technical Manual
REV. 0 of 15
July 2015
EVOA/NC
th
1
