CellarPro 3200VSi-ECX Owner's Manual

Hide thumbs

Advertisement

Quick Links




Control the Elements
3200VSi‐ECX / 3200VSx‐ECX
4200VSi‐ECX / 4200VSx‐ECX
Owner's Manual







V3.15.22


Advertisement

loading
Need help?

Need help?

Do you have a question about the 3200VSi-ECX and is the answer not in the manual?

Questions and answers

Related Manuals for CellarPro 3200VSi-ECX

Summary of Contents for CellarPro 3200VSi-ECX

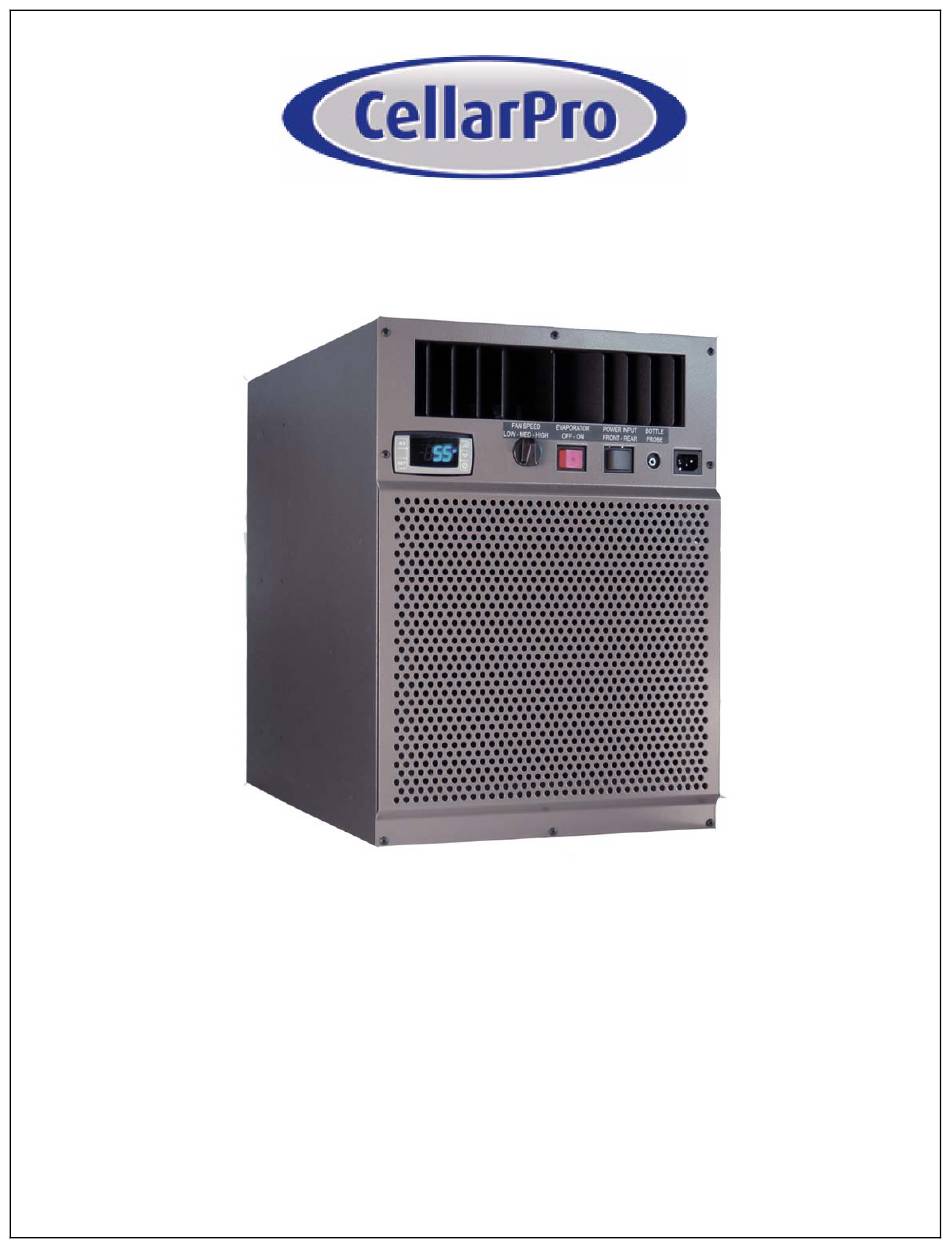

  • Page 1     Control the Elements        3200VSi‐ECX / 3200VSx‐ECX  4200VSi‐ECX / 4200VSx‐ECX          Owner’s Manual    V3.15.22   ...
  • Page 2                 [ This page intentionally left blank. ]          V3.15.22 ...
  • Page 3                 C O N G R A T U L A T I O N S !  Thank you for purchasing a new CellarPro cooling system.  Please take a minute to read through this Owner’s Manual before you unpack, install and turn  on your Cooling Unit.   If you have any questions about your new cooling unit, it is likely that you will find the answers in  this Owner’s Manual. We also have more information on our website, including the latest version  of the Owner’s Manual, www.cellarpro.com.  If you still have questions, please don’t hesitate to contact your dealer or CellarPro directly. We  can be reached during normal business hours at 1.877.726.8496. You also may contact us anytime  via email at info@cellarpro.com.  Contact Information:  CellarPro Cooling Systems   1445 N. McDowell Blvd   Petaluma, CA 94954  877.726.8496   Email: info@cellarpro.com    Website: www.cellarpro.com   Serial Number*_________________________________________________________  *We recommend that you take a minute to fill‐in your CellarPro serial number above. The serial  number  can  be  found  on  the  printed  label  on  the  side  of  your  cooling  unit,  which  may  not  be ...

  • Page 4: Table Of Contents

      Table of Contents  Specifications  5  Installation Instructions   11  III. Operating Instructions  20  IV. Troubleshooting  34  V. Limited Warranty  4            V3.15.22...

  • Page 5: Specifications

            I. Specifications   Specs and Cut Sheets      Dimensions (inches)        Model  W x D x H  Weight  Running Compressor Amps  14.1 x 25.1 x 19.6   3200/4200VSi‐ECX    115    (incl. drain)  14.5 x 29.3 x 19.7  8.9 – 3200  3200/4200VSi‐ECX*    123  (incl. duct hood & drain)  10.5 – 4200  14.5 x 27.6 x 19.7  3200/4200VSx‐ECX    123    (incl. exterior case & drain)  * With optional duct hood    3200VSi‐ECX / 4200VSi‐ECX Cut Sheet    5 ...
  • Page 6       3200VSi‐ECX / 4200VSi‐ECX (with Rear Duct Hood) ‐ Cut Sheet      3200VSx‐ECX / 4200VSx‐ECX Cut Sheet    6          V3.15.22...
  • Page 7          Placement  CellarPro 3200 and 4200 Series cooling units are designed to be installed THROUGH THE WALL, so  that the rear and the front of the cooling unit DO NOT SHARE THE SAME AIR SPACE.    The rear of the cooling unit must be installed in a space that is at least as large as the wine cellar  unless  the  rear  intake  and  exhaust  are  ducted.    Both  the  front  and  the  rear  of  the  cooling  unit  require a minimum clearance of 8 inches.  These units also can be placed completely INSIDE or OUTSIDE the cellar when used in combination  with our duct kits.   Ambient Environment  3200VSi‐ECX / 4200VSi‐ECX ‐ designed for internal use only (ie sheltered from outdoor weather),  the rear of the unit can be exposed to temperature conditions ranging from 40 to 110°F.    3200VSx‐ECX  /  4200VSx‐ECX  –  designed  for  shaded  external  use,  the  rear  of  the  unit  can  be ...
  • Page 8        Insulation  CellarPro cooling units are designed to  be  installed  inside  wine  cellars  that  have  proper  insulation,  moisture  barriers  and  an  airtight  seal  from  the  environment  outside  the  cellar.   Interior  walls  and  floor  should  have  a  minimum  of  R‐11  insulation,  and  a ...
  • Page 9 Notes:  1. The table assumes that proper space and airflow exist on the hot side of the cooling unit  2. Ducted units must always use the high fan speed.      3. We recommend using the high fan speed during the first week after installation.     Ventilation   Adequate ventilation is critically important for the proper operation of your CellarPro cooling unit.     OUTSIDE THE CELLAR  (The Hot Side ‐ at the rear of the cooling unit)  Condenser Air Exhaust. CellarPro 3200VS and 4200VS Series cooling units create significant hot air  which must be exhausted into an appropriately‐sized space so that the hot air exhaust can dissipate.  If the space is constrained and/or too small, the heat will not dissipate.  In this event, the cooling  unit  will  be  forced  to  re‐circulate  its  hot  air  exhaust  and/or  the  static  pressure  will  back  up  the  cooling  unit.  If  this  happens,  the  cooling  unit’s  ability  to  create  cold  air  inside  the  cellar  will  be ...
  • Page 10       INSIDE THE CELLAR  (The Cold Side ‐ at the front of the cooling unit)  Evaporator Air Intake. CellarPro cooling units should be mounted at the highest point inside wine  cellars, so that warm air – which rises – will be the first to pass over the evaporator coils, which are  located  behind  the  grill  on  the  face  of  the  cooling  unit.    When  the  warm  air  passes  across  the  evaporator coils, heat is removed the air, and the resulting cold air is exhausted into the cellar. To  ensure proper airflow, minimum clearance of 12” is required in front of the cooling unit.  Evaporator Air Exhaust. Cold air is exhausted at the top front of the cooling unit. Because CellarPro  cooling units are located at the highest point inside wine cellars, the cold air exhaust eventually will  drop to the bottom of the cellar. To ensure proper airflow and reduce temperature stratification  inside the cellar, the space in front of the cold air discharge should be clear of any obstructions,  including wine bottles, wine racks, etc.  Ducting.  We offer duct kits that allow the evaporator air intake and exhaust to be ducted up to 50  equivalent feet each with a minimum of 8” diameter insulated ducting from start to finish.  Our  cold‐side duct kits (sold separately) attach to the front of the cooling unit and MUST be used when  ducting our cooling units.  The HIGH fan speed must always be used when ducting the cooling unit.   Using custom duct adapters instead of the CellarPro duct kits, reducing ducting below 8” diameter,  using fans at low or medium fan speed, and/or exceeding the equivalent length limits will impair  the performance and longevity of the unit and void the manufacturer’s warranty. ...

  • Page 11: Installation Instructions

          II. Installation Instructions   TEST THE UNIT BEFORE INSTALLING IT  Remove the unit from the box. SAVE THE BOX AND PACKING MATERIALS.  Plug  in  the  power  cord  and  let  the  unit  run  on  a  hard,  flat  surface  for  no  more  than  5  minutes.  Check to make sure that both fans (one in the front and one at the rear of the cooling unit)  are blowing.  Check  that  the  cooling  unit  is  discharging  cold  air  from  the  front  (it  should  be  approximately 10 ‐ 12° F colder than the temperature on the digital display) ...
  • Page 12        Mount the unit in the upright position close to the ceiling inside the cellar.  As warm air rises  to  the  top  of  the  cellar,  the  cooling  unit  pulls  the  warm  air  through  the  evaporator  coil  and  removes the heat from the warm air. Once cooled, the cold air is discharged from the front of  the cooling unit and circulates through the cellar.   Slide the unit through from the outside of the cellar.  CAUTION: Two people are required to  move the cooling unit, which is very heavy.  Do not place the cooling unit on unprotected bottle  racks.   Mount level, or tilt the cooling unit slightly backwards.  The rear of the cooling unit should be  level or slightly lower (1/8” max.) than the front of the cooling unit to facilitate the flow of  excess condensate to the drain line.    Use our adjustable mounting brackets to support and anchor the cooling unit to the framing  in the wall.   Use the (16) #10x1‐1/2” flat Phillips head wood screws provided to anchor the  screws into the studs and braces.  The mounting brackets can be used either inside or outside  the cellar and can be used in three different locations, as shown below.     ...
  • Page 13       3200VSi‐ECX / 4200VSi‐ECX – Mounting Diagrams      13          V3.15.22...
  • Page 14       3200VSx‐ECX / 4200VSx‐ECX – Mounting Diagrams            14          V3.15.22...
  • Page 15          Installation Notes:    1. The unit is shipped with (4) wall mounting brackets, a 90° drain elbow, and a 10’ length of ½”  I.D. condensate drain line.  The required hardware is shipped loose with the unit.    a. Model 3200VSi / 4200VSi (indoor installations):  Select the desired set of mounting holes,  location #1, #2, or #3 (shown above).  The mounting brackets can be used on either side of  the wall.      b. Model 3200VSx / 4200VSx (outdoor installations):  The rear cover uses hole location #1.  If  this is also the desired location for the mounting brackets, first make certain the rear cover  is in place, and then install the mounting brackets over the rear cover.      2. If  the  mounting  brackets  are  used  on  the  outside  of  the  cellar  in  Location  1,  a  shelf  will  be  needed to support the weight of the cooling unit. ...
  • Page 16           As shown above, the drain line should drop, then rise (but stay below the height of the fitting), and  then drop again into a drain or bucket. Then, fill the trap with water. The condensate trap will allow  any excess moisture inside the cooling unit to overcome the static pressure and flow out of the  drain line.    16          V3.15.22...
  • Page 17        Ducted Installations – Hot Side Ducting    1. Ductwork may be attached to the exhaust, to the fresh air return, or to both the exhaust and  return duct adapters (recommended).  If ducting is attached only to one adapter, the space  must  be  able  to  provide  300CFM  of  exhaust  or  supply  ventilation.    If  that  ventilation  is  not  provided, it will put the performance and longevity of the unit at risk.  2. The unit is capable of operating with 100 equivalent feet of total ductwork, or 50 equivalent  feet for both the exhaust and return ducting.  These specifications are based on 8” diameter  flex ducting that is fully extended to ensure a smooth inner duct wall.  Elbows or bends must  have a minimum radius of 8”.  All elbows, bends, grills, and adapters will add to the equivalent  length, reducing the actual length available.. Use a duct sizing program to determine the total  equivalent  feet  of  a  specific  duct  routing  design,  or  consult  the  manufacturer  for  recommendations. ...
  • Page 18        Ducted Installations – Cold Side Ducting  1. Remove the front grill (if present) from the front of cooling unit before attaching the front duct  hoods.  2. Ductwork must be attached to BOTH the intake and exhaust openings, connecting the cooling  unit and the wine cellar.    3. The cold duct kit consists of 2 duct hoods. One hood is designed for intake and will cover the  lower portion of the cooling unit.  This hood is completely open on the rear.  The second hood  is  designed  for  the  exhaust  and  will  cover  the  top  portion  of  the  cooling  unit.  This  hood  is  partially closed on the rear.  Both hoods are designed to attach to the cooling unit with 3/8”  self‐tapping screws (included). DO NOT USE SCREWS LONGER THAN 3/8”.  4. A remote thermostat is included and is required for use with the front duct kit.  The remote  thermostat is designed to plug into the face of the cooling unit and terminate inside the cellar.   The remote thermostat may be used to measure air or liquid temperatures inside the cellar.   If measuring air, place the thermostat in the cellar in a location with good airflow.  If measuring  liquid,  fill  a  bottle  with  mixture  of  water  (80‐90%)  and  rubbing  alcohol  (10‐20%),  insert  the  probe into the bottle and use the rubber stopper on the thermostat to seal the bottle, and place ...
  • Page 19       Front Duct Kit ‐ Cut Sheet                    Summary  Keep in mind the following guidelines before purchasing a wine cooling unit from CellarPro:   If the cellar it too large for the cooling unit, the cooling unit will be unable to maintain  proper, even temperatures throughout the cellar.   Without proper insulation and an airtight environment, the cooling unit effectively will  become a de‐humidifier and potentially will produce buckets of water.   The rear of the cooling unit must be installed in a space that is at least as large as the wine  cellar unless the rear intake and exhaust are ducted.  Both the front and the rear of the  cooling unit require a minimum clearance of 8 inches.   Without access to cool air, either because of improper ventilation or environments that  are too hot, the cooling unit will be unable to maintain proper temperatures inside the  cellar.  Under these conditions, the unit’s internal components may become damaged, the expected useful  life of the wine cooling unit may be adversely affected, and the product’s warranty may become  null and void.      19          V3.15.22...

  • Page 20: Operating Instructions

     Temperature Control  CellarPro  cooling  units  are  designed  to  turn  “on”  when  the  air  temperature  passing  over  the  evaporator  coils  inside  the  cellar  exceeds  the  Minimum  Set  Point  plus  the  Temperature  Differential,  and  turn  “off”  when  the  temperature  drops  below  the  Minimum  Set  Point.    For ...
  • Page 21         •  Press “Set” button to confirm    If the cooling unit runs too much, you can raise the Minimum Set Point to reduce the cycle “on”  time. Most wine collectors store their wine in the range of 55 ‐ 60°F.  CellarPro cooling units are designed to maintain appropriate levels of humidity (50 to 70 percent)  inside wine cellars. In order to increase or decrease humidity inside the cellar, the Fon setting can  be changed as described in the “Advanced Operation” section later in this chapter.   Switch Instructions    (1) Control Panel:  Maintains desired cellar environment.  Factory settings are optimized for peak  performance. Controller is described in detail in the following section.  21          V3.15.22...
  • Page 22       (2)  Fan Speed Selector Switch (Low/Med/High): The cooling unit fans operate on 3 speed settings:  Low, Medium, and High.  For optimum sound and energy efficiency, select the lowest fan speed  that will maintain the desired cellar temperature.  High speed is recommended for initial cellar pull  down and extreme temperature conditions, and is required for ducted installations.  (3)  Condensate Evaporator Switch (OFF/ON):  When in the “on” position, the switch will illuminate  indicating  the  condensate  evaporator  is  energized  to  remove  moisture  collected  in  the  unit’s  condensate drain pan.  The switch light may cycle off and on indicating a low moisture environment.   If  this  condition  is  observed,  or  if  no  condensate  is  present  at  the  overflow,  the  switch  may  be  turned “off” to reduce unit energy consumption.  For initial cellar pull down or in high humidity ...
  • Page 23        Control Panel Instructions        Digital Display      The temperature displayed on the control indicates    the  real‐time  air  temperature  as  measured  by  Probe  1  (P1)  located  behind  the  front  grill  of  the  cooling unit.        Power “On” / “Off”  Press “Power” to turn the unit on and off.    When the “Compressor On” indicator light is on, the  Compressor is running.      ...
  • Page 24       Up and Down Buttons        To  view  the  “High  Temp”  recorded  by  the  cooling  unit, press the “Up” button once.    To view the “Low Temp” recorded by the cooling unit,  press the “Down” button once.      To reset the “High Temp” or “Low Temp”, press the    “Set” button for three seconds while “Hi” or “Lo” is  displayed.  “RST”  will  blink  three  times  to  indicate  confirmation.      Set Button    The cooling unit is factory preset with a Minimum Set  Point of 58°F and a Temperature Differential of 4°F.  This means that the cooling unit will turn on when the ...
  • Page 25         Energy Saver Button    To activate and deactivate the “Energy Saver” mode,  press the “Energy Saver” button.    The “Energy Saver” indicator light will turn on when  the cooling unit is in “Energy Saver” mode.      In  “Energy  Saver”  mode,  the  Minimum  Set  Point  increases  4°F  and  the  Temperature  Differential  is  unchanged.        Quick Chill Button    To activate the “Quick Chill” mode, press the “Up” /  “Quick Chill” button for three seconds.    To deactivate “Quick Chill”, press “Quick Chill” button  for three seconds again.     ...
  • Page 26       Remote Control / Display Instructions Digital The temperature displayed Display on the control is red instead of blue. Set Button The cooling unit is factory preset with a Minimum Set Point 58°F Temperature Differential of 4°F. This means that the cooling unit will turn on when the display rises above 62°F (58°F + 4°F), and turn off when the display falls below 58°F.
  • Page 27        CellarPro Thermostat Upgrade Networkable Overview  Cooling units with the Networkable Thermostat (“NT”) Upgrade are configured with a unit‐mounted  temperature display that provides troubleshooting, operational safety controls and defrost cycles.  The  upgrade also includes 10 feet of 18/5 thermostat wire, which must be connected to a 24VAC  Networkable Thermostat.       Compatible NTs  CellarPro has tested and approved the following NT brands/models:   Ecobee4 Pro   Nest   Honeywell / Lyric T6   Any other 24VAC HVAC Thermostat with power consumption less than 4VA  Installation Instructions  IMPORTANT: CONNECT THE TERMOSTAT WIRE TO THE NT BEFORE CONNECTING POWER TO THE  COOLING UNIT.    Install the cooling unit but DO NOT connect power the cooling unit.  The temperature display on the  cooling must be blank, indicating no power is connected to the cooling unit.  It is now safe to connect  the 18/5 thermostat wire to the NT.  If the NT does not have a remote sensor, the NT must be installed inside the cellar. It is very important  to locate the Thermostat in an area that gets good airflow, ideally in a location near the air return to  the cooling unit.    If the NT has a remote sensor option, it may be possible to locate the main Thermostat outside the  cellar, and the remote thermostat inside the cellar.  Make sure to disable the temperature input from  the main Thermostat, and control the cellar using the remote sensor.  It is very important to locate the  remote sensor in an area that gets good airflow, ideally in a location near the air return to the cooling  unit.    Connect the color‐coded thermostat lead wire to the NT terminals as follows:  ...
  • Page 28   If the Thermostat does not have the terminal markings listed, it will be necessary to contact the  Thermostat manufacturer to advise the correct terminal mapping.  Once the wires are connected to the NT, connect power to the cooling unit, and turn “on” the power  on the cooling unit’s digital display.  The current temperature will show on the digital display. There is  a 3‐minute delay before the cooling unit will start to run.  Activate the NT and begin initial set up.      Recommended Settings  The following guidelines are general recommendations to optimize the NT for wine cellar  applications.  It will be necessary to reference the available NT menus and available options from the  documentation provided with the NT.     Set the mode to “Cool Only”   Disable all scheduling, learning, and occupancy tracking functions.  These routines are intended  for comfort cooling and are not suitable for long term wine storage applications.   If the Thermostat has a configurable minimum/maximum set point range, set the minimum to  47°F (or as low as possible) and set the maximum set point to 62°F.  This is the safe operating  range for CellarPro cooling units.   Enter the desired cellar set point temperature.  The NT will control the cooling unit to manage  this set point temperature.   Set fan to “Auto”.   Compressor Minimum Off Time:  If this setting is disabled by default, it must be enabled, with a  minimum off time for CellarPro products of 3 minutes.   If the Thermostat allows high/low temperature alarms, we recommend the following settings:  40°F (Low) and 70°F (high).   If the Thermostat has an adjustable temperature differential (cooling on/off range), a setting of  4°F is recommended.  Many Thermostats have a tight fixed differential of 1‐2°F.  In this case the  cooling unit will cycle more frequently than recommended.  Therefore, it is advisable to set a  longer Compressor Minimum Off Time to minimize frequent cycling.   If the NT has a “Change Air Filter” reminder, set the reminder for every 3 months.  This is for  inspection and cleaning or replacement of the condenser filter. ...
  • Page 29   Temperature Display on Cooling Unit  The temperature display provided on the cooling unit enhances the functionality of the NT for wine  cellar applications.  Alarms trigger an audible alarm only at the cooling unit, the alarms are not  communicated through the NT.  Consult the cooling unit Owner’s Manual for detailed  troubleshooting information related to these alarms.   The “Set” button has no effect since the set point is managed by the NT.   The following parameters and functions are not available with the NT configuration:  HY, FON,  SET, HES, Quick Chill and Energy Saver.   For self‐contained cooling units, high and low ambient temperature alarms (“HA2”/”LA2”) will  behave as follows (refer to the cooling unit’s Owner’s Manual for addition information):      “HA2” alarm ‐ the compressor will shut down until it cools off.     “LA2” alarm ‐ will not shut down the unit and contact CellarPro asap.       A start up safety delay of 3 minutes is enabled when power is first supplied to the unit, or when  recovering from a power failure.   The defrost cycle will be managed automatically based on the unit configuration.  When the  cooling unit is in defrost, “DEF” is shown on the display.   The power button can be used to turn off the unit. When the display reads “OFF”, the  compressor and fans are turned off, however the NT still has 24VAC power.   To completely shut down the system, turn off both the cooling unit and the NT, or disconnect  power to the cooling unit.      29       ...
  • Page 30         Advanced Operation  CellarPro cooling systems can be programmed with advanced settings to achieve more control over  conditions  inside  the  cellar.  Conditions  like  humidity,  the  Temperature  Differential,  and  alarm  settings  all  can  be  modified  for  custom  applications.  To  access  the  advanced  settings,  do  the  following:   Press the “Set” button and the “Down” button together at the same time, and hold for three seconds.  Then, use the “Up” or “Down” button to scroll to the following screen:      HUMIDITY: The factory preset for this setting is “3”.  If  the  humidity  inside  the  cellar  is  too  low,  press  the  “Set” ...
  • Page 31         Standard Protection Mechanisms  The cooling unit is programmed to shut down certain components to protect those components, as  well as the wine inside the cellar, under the following circumstances:    Scenario  What it means  What happens  Probe 1, which senses the  P1 Alarm    The cooling unit enters a timed  temperature inside the cellar and  auto‐cycle mode until Probe 1 is  controls the on/off cycles of the  repaired or replaced. In this  cooling unit, has failed  mode, the cooling unit will turn  on for 12 minutes and off for 8    minutes.      Scenario  What it means  What happens  HA2 Alarm  The condenser probe is measuring  The compressor will turn off until  temperatures that are too hot.  the condenser temperature falls  P3 > 130° F   below 85°F    See the section below titled  “Alarms” for instructions how to  resolve “HA2” alarms.   ...
  • Page 32       Maintenance  The condenser coils at the back of the cooling unit will collect dust, dirt and lint over time. It is  critically important to clean the reusable filter or replace the disposable filter periodically.  If the  condenser  coils  or  filter  become  clogged,  the  cooling  unit  will  not  have  proper  airflow  and  its  performance and longevity will be compromised.  Only replace the disposable filter with a CellarPro replacement filter or an equivalent filter with a  MERV rating of 5 or less.  Using a pleated or other type filter with a MERV rating above 5 will cause  serious damage to the condenser fan and the compressor.  The filter slides out to the left or the right at the rear of the cooling unit. Reusable filters can be  cleaned with warm soapy water. The condenser coils themselves also can be cleaned with a vacuum  cleaner – ideally with a brush attachment to loosen dust caught between the fins.     Replaceable (Fiberglass)  Filter  Reusable (Aluminum) Filter                32 ...
  • Page 33       Alarms  The cooling unit has both an audible notification and a visual alarm indicator (shown in “red” on the  control panel) that are activated when an alarm is triggered. Please note: the temperature alarm  (HA) is disabled during the first 23 hours of operation after the cooling unit is plugged in and/or turned  on.    Alarm Code  What it means  What to do P1, P3  Probe Failure  Call CellarPro at 877.726.8496  HA  The temperature inside  Check if the cellar has a leak  the cellar is too warm    (above 70°F for more  Check if door was left open  than 1 hour)    Lower the ambient temperatures  HA2  The condenser temperature  1. Turn the fan switch to the “High” fan speed.  is too high (above 130°)  2. Turn “off” the condensate evaporator switch.  3. There are 2 independent fans in the cooling unit.  Make sure that the condenser fan (at the rear of the  cooling unit) is operating.  4. Make sure that the filter (if used) or the coils are  clean.  5. Check for any blockages of the hot air intake or ...

  • Page 34: Troubleshooting

    Minimum  Set  Point.  For  example,  if  the  Minimum  Set  Point  is  58°F  and  the  Temperature  Differential is 4°F, the cooling unit will turn on above 62°F and turn off below 58° F. In this example,  the average temperature inside the cellar will be 60°F.  When bottles are first loaded in the cellar, the cooling unit will run continuously (even up to a week)  until the temperature inside the cellar falls below the Set Point.  CellarPro  3200  and  4200  Series  cooling  units  are  designed  to  maintain  proper  wine  storage  temperatures  inside  cellars  with  adequate  insulation  up  to  1500  cubic  feet,  depending  on  the  cooling unit, thermal load and desired cellar temperature.  Hot weather conditions, insufficient ventilation and/or dirty condenser filters may cause the cooling  unit to run continuously. To reduce cycle times, ...
  • Page 35       HA2 Alarm Has Been Triggered  The  cooling  unit is  designed to  measure the  temperature  of  the  condenser  coils and, if the  temperature exceeds 130°F, the HA2 alarm will display on the control panel.  If this alarm happens when you first receive and start operating your CellarPro cooling unit,  turn the fan to the “High” setting, check for appropriate installation and ventilation on the Hot  Side of the cooling unit (Chapter II). Also, make sure that there aren’t any obstructions to the  intake and/or exhaust vents.   If the cooling unit has been operating for several months without any problems and the alarm  occurs:  1. Turn the fan switch to the “High” fan speed.  2. Turn “off” the condensate evaporator switch.  3. There are 2 independent fans in the cooling unit. Make sure that the condenser fan (at  the rear of the cooling unit) is operating.  4. Make sure that the filter (if used) or the coils are clean.  5. Check for any blockages of the hot air intake or exhaust.  6. If the cooling unit is a VSx (ie external) unit, the hood should be shaded.  If your unit continues to have issues, turn off the cooling unit and call CellarPro at 877.726.8496 or  email info@cellarpro.com.    LA2 Alarm has been triggered  As noted above, the cooling unit is designed to measure the temperature of the condenser  coils and, if the temperature drops below a certain point, the LA2 alarm will display on the ...

  • Page 36: Limited Warranty

    The  limited  warranty  applies  only  to  cooling  units  purchased  from  the  factory  or  an  authorized  dealer.  Damage  caused  by  others  or  by  any  cause  beyond  the  control  of  CellarPro,  shall  not  be  considered defects in material or workmanship and are not covered by the warranty. The limited  warranty does not cover any parts or labor to correct any defect caused by negligence, commercial  use, accident, or improper use, maintenance, installation, service or repair.  THE  REMEDIES  DESCRIBED  ABOVE  FOR  EACH  WARRANTY  ARE  THE  ONLY  ONES,  WHICH ...
