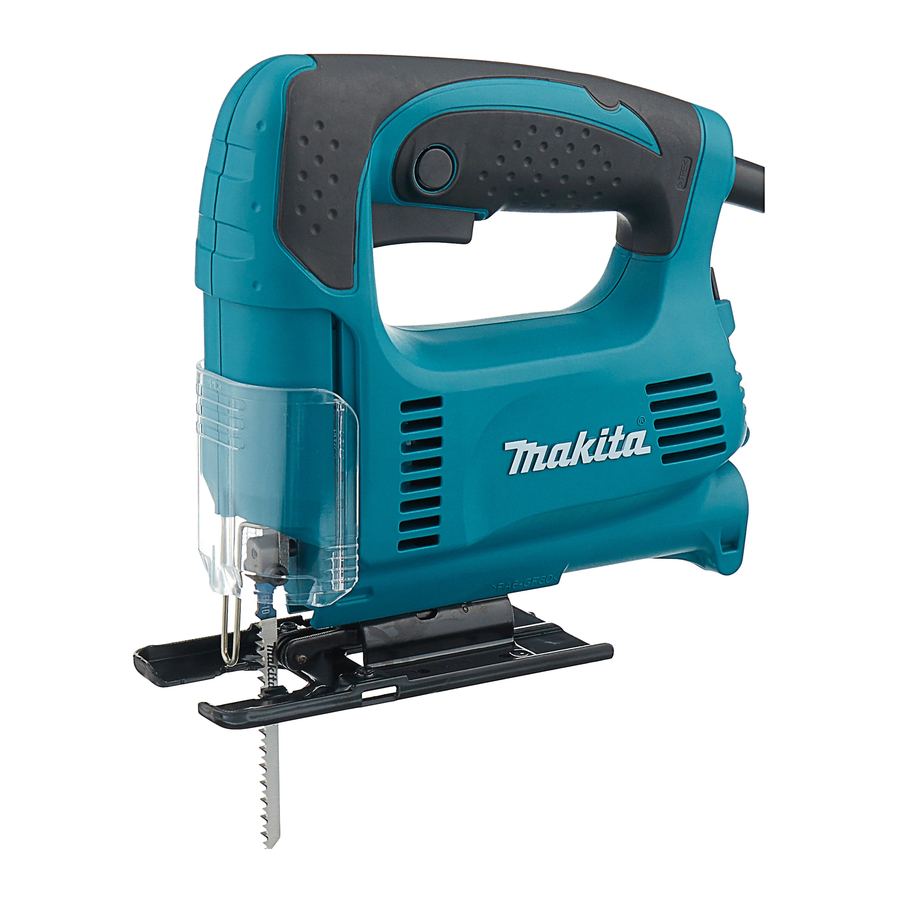

Makita 4326 Instruction Manual

Hide thumbs Also See for 4326:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Jig Saw
Scie Sauteuse
Sierra Caladora
4326
4327
4328
4329
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO

Advertisement

Table of Contents
loading

Related Manuals for Makita 4326

Summary of Contents for Makita 4326

  • Page 1 INSTRUCTION MANUAL MANUEL D'INSTRUCTION MANUAL DE INSTRUCCIONES Jig Saw Scie Sauteuse Sierra Caladora 4326 4327 4328 4329 DOUBLE INSULATION DOUBLE ISOLATION DOBLE AISLAMIENTO IMPORTANT: Read Before Using. IMPORTANT : Lire avant usage. IMPORTANTE: Lea antes de usar.

  • Page 2: Specifications

    ENGLISH (Original instructions) SPECIFICATIONS Model 4326 4327 4328 4329 Length of stroke 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") Max. cutting capacities Wood 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16") Mild steel 6 mm (1/4")
  • Page 3 16. If devices are provided for the connection of 22. Keep cutting tools sharp and clean. Properly dust extraction and collection facilities, ensure maintained cutting tools with sharp cutting edges these are connected and properly used. Use of are less likely to bind and are easier to control. dust collection can reduce dust-related hazards.

  • Page 4: Functional Description

    To change the cutting action, just turn the cutting action WARNING: DO NOT let comfort or familiar- changing lever to the desired cutting action position. ity with product (gained from repeated use) Refer to the table to select the appropriate cutting replace strict adherence to safety rules for action.
  • Page 5 Speed adjusting dial (For models Installing or removing saw blade 4327/4328/4329) ► 1. Blade holder 2. Bolt 3. Hex wrench ► 1. Speed adjusting dial CAUTION: The tool speed can be infinitely adjusted between 500 • Always clean out all chips or foreign matter and 3,100 strokes per minute by turning the adjusting adhering to the blade and/or blade holder.

  • Page 6: Operation

    Turn the tool on without the blade making any contact Adjusting roller (For models 4326/4327) and wait until the blade attains full speed. Then rest the base flat on the workpiece and gently move the tool forward along the previously marked cutting line.

  • Page 7: Plunge Cutting

    With the base tilted, you can make bevel cuts at any Cutouts angle between 0° and 45° (left or right). Loosen the bolt on the back of the base with the hex Cutouts can be made with either of two methods A or B. wrench.

  • Page 8: Metal Cutting

    Clean cutting operations can be performed by connect- To install, insert the rip fence into the rectangular ing this tool to a Makita vacuum cleaner. Insert the hose hole on the side of the base with the fence guide fac- of the vacuum cleaner into the hole at the rear of the ing down.
  • Page 9 Aluminum base type Steel base type 1. Bolt 2. Fence guide 3. Hex wrench 4. Rip fence 1. Rip fence (Guide rule) (Guide rule) Aluminum base type 2. Circular cuts Steel base type 1. Rip fence (Guide rule) When cutting circles or arcs of 170 mm or less in radius, install the rip fence as follows.

  • Page 10: Maintenance

    CAUTION: • These accessories or attachments are recom- mended for use with your Makita tool specified ► 1. Anti-splintering device 2. Aluminum base in this manual. The use of any other accessories or attachments might present a risk of injury to For splinter-free cuts, the anti-splintering device can persons.

  • Page 11: Spécifications

    FRANÇAIS (Mode d’emploi original) SPÉCIFICATIONS Modèle 4326 4327 4328 4329 Longueur de frappe 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") Capacités de coupe max. Bois 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16") Acier doux 6 mm (1/4")
  • Page 12 12. Évitez les démarrages accidentels. Assurez- 20. Après l'utilisation d'un outil électrique, rangez-le hors de portée des enfants et ne vous que l'interrupteur est en position d'arrêt avant de brancher l'outil et/ou d'insérer la bat- laissez aucune personne l'utiliser si elle n'est terie, ainsi qu'avant de saisir ou de transporter pas familiarisée avec l'outil électrique ou les l'outil.

  • Page 13: Description Du Fonctionnement

    CONSIGNES DE SÉCURITÉ POUR Symboles LA SCIE SAUTEUSE Les symboles utilisés pour l'outil sont indiqués ci-dessous. Tenez l’outil électrique par ses surfaces de prise iso- lées pendant toute opération où l’accessoire de coupe volts pourrait venir en contact avec un câblage dissimulé ou avec son propre cordon.
  • Page 14 Cadran de réglage de la vitesse Usages Position Mouvement de coupe (pour les modèles 4327/4328/4329) Pour couper l'acier doux, l'acier inoxydable et le plastique. Mouvement de coupe rectiligne Pour des coupes nettes dans le bois et le contreplaqué. Mouvement de Pour couper l'acier doux, coupe à...
  • Page 15 Nettoyez toujours la lame et/ou le porte-lame de tous les copeaux ou corps étrangers qui y Réglage du rouleau (pour les adhèrent. Négliger ce nettoyage peut causer un modèles 4326/4327) serrage insuffisant de la lame qui risque d'en- traîner une grave blessure. •...
  • Page 16 Capuchon anti-poussière Coupe en biseau ► 1. Capuchon anti-poussière ATTENTION : • Assurez-vous toujours que l'outil est hors ten- ATTENTION : sion et débranché avant d'incliner la base. • Même lorsque le capuchon anti-poussière est • Soulevez complètement le capuchon anti-pous- abaissé, portez toujours des lunettes de sécu- sière avant d'effectuer les coupes en biseau.

  • Page 17: Coupe Du Métal

    B) Coupe en plongée ► 1. Capuchon anti-poussière 2. Tuyau Le raccordement de cet outil à un aspirateur Makita per- met d'effectuer des travaux de coupe propres. Insérez le tuyau de l'aspirateur dans l'orifice à l'arrière de l'outil.
  • Page 18 NOTE : Avec base d'acier • La collecte de la poussière n'est pas possible lors des coupes en biseau. Garde parallèle (accessoire en option) ATTENTION : • Assurez-vous toujours que l'outil est hors ten- sion et débranché avant d'installer ou de retirer les accessoires.
  • Page 19 Dispositif anti-fente pour base en Type de base en aluminium acier (accessoire optionnel) 1. Bouton fileté 2. Broche 3. Garde parallèle (règle de guidage) 4. Guide de garde Avec base d'acier ► 1. Dispositif anti-fente 2. Saillies Vous pouvez utiliser le dispositif anti-fente pour obtenir des coupes sans fente.

  • Page 20: Entretien

    Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, inspection ou remplacement du balai de carbone, ou tout autre ajustement ou entretien, doit être effectué par un centre de service après-vente Makita autorisé, et utiliser des pièces de rechange Makita. ACCESSOIRES EN OPTION ATTENTION : •...

  • Page 21: Especificaciones

    ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo 4326 4327 4328 4329 Especificaciones ele'ctricas en Me'xico 120 V 3,9 A 50/60 Hz Extensión de la carrera 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") 18 mm (11/16") Capacidad máxima de corte Madera 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16") 65 mm (2-9/16")
  • Page 22 Si no es posible evitar usar una herramienta 19. Desconecte la clavija de la fuente de energía eléctrica en condiciones húmedas, utilice un y/o la batería de la herramienta eléctrica antes alimentador protegido con interruptor de cir- de realizar ajustes, cambiar accesorios o guar- cuito de falla en tierra (ICFT).
  • Page 23 Tabla 1. Calibre mínimo para el cable Volts Longitud total del cable en metros Amperaje nominal 7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft) 120 V Más de No más de Calibre del cable (AWG) 10 A 10 A 12 A...

  • Page 24: Descripción Del Funcionamiento

    Accionamiento del interruptor DESCRIPCIÓN DEL FUNCIONAMIENTO PRECAUCIÓN: • Asegúrese siempre de que la herramienta esté apagada y desconectada antes de ajustar o comprobar cualquier función en la misma. Cómo seleccionar la acción de corte (para modelos 4328/4329) ► 1. Gatillo interruptor 2. Botón de bloqueo PRECAUCIÓN: •...
  • Page 25 Para instalar la hoja de sierra, afloje el tornillo del porta- Pieza a cortar Número en el selector de ajuste. sierra en sentido contrario a las manecillas del reloj con Madera 5 - 6 la llave hexagonal. Acero templado 3 - 6 Inserte la hoja de sierra a fondo en el portasierra Acero inoxidable 3 - 4...

  • Page 26: Operación

    Ajuste del rodillo (para modelos OPERACIÓN 4326/4327) PRECAUCIÓN: • Sujete siempre la base a ras con la pieza de trabajo. En caso contrario la sierra podrá rom- perse, pudiendo resultar en heridas personales graves. • Avance la herramienta muy despacio cuando corte curvas o en línea no recta.
  • Page 27 Recortes Los recortes pueden hacerse con cualquiera de los dos métodos A o B. A) Perforación de un orificio inicial ► 1. Llave hexagonal 2. Tornillo 3. Base Incline la base hasta obtener el ángulo de bisel deseado. El borde del alojamiento del motor indica el ángulo de bisel en graduaciones.

  • Page 28: Corte De Metales

    ► 1. Cubierta contra el polvo 2. Manguera Pueden realizarse operaciones de corte limpias conec- tando esta herramienta a un aspirador Makita. Inserte la manguera del aspirador en el agujero de la parte trasera de la herramienta. Baje la cubierta contra el polvo antes de iniciar la operación.
  • Page 29 Tipo base de aluminio Tipo base de acero 1. Tornillo 2. Guía lateral 3. Llave hexagonal 4. Guía 1. Guía lateral de corte (regla de guía) lateral de corte (regla de guía) Tipo base de aluminio 2. Cortes circulares Tipo base de acero 1.

  • Page 30: Mantenimiento

    Para mantener la SEGURIDAD y FIABILIDAD del pro- ducto, las reparaciones, la inspección y sustitución de la escobilla de carbón, y cualquier otro mantenimiento o ajuste deberán ser realizados en Centros o Servicios de fábrica Autorizados por Makita, empleando siempre piezas de repuesto de Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:...
  • Page 32 Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 884727E945...

This manual is also suitable for:

432743284329
