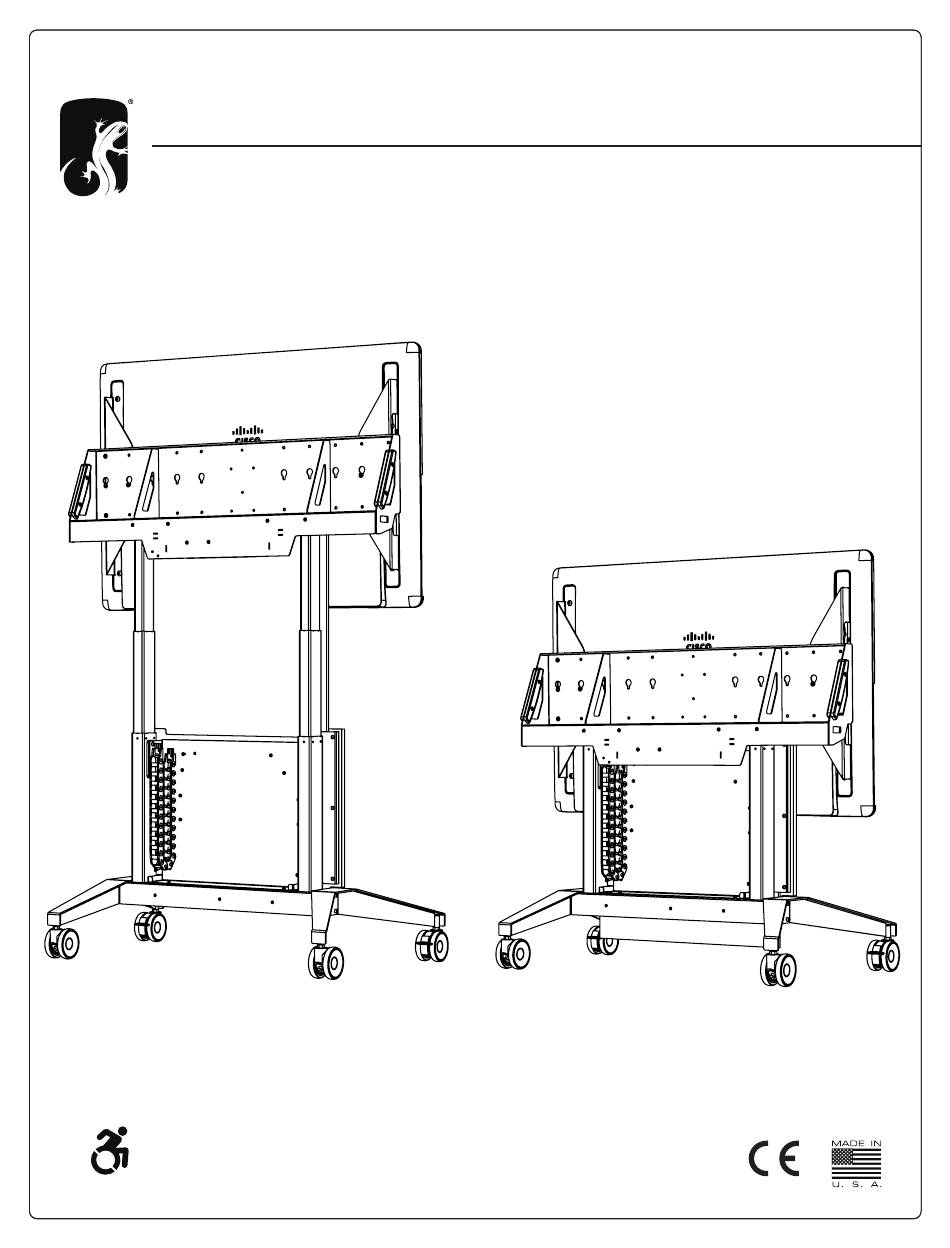

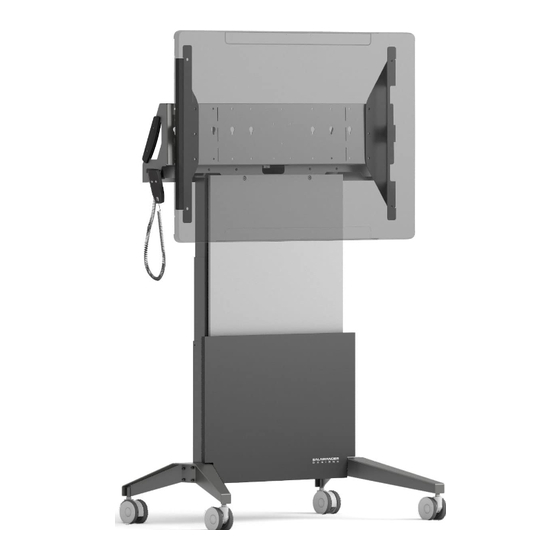

- Page 1 USER MANUAL fps1/el/CS/55/gg Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” COMPLIANT SOLUTIONS Salamander Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” 501-661 [6.22] page 1 of 24...
- Page 2 PARTS PART NUMBER DESCRIPTION PHK-960 Display Mounting Fastener Set - Metric 301-770 M10 x 16mm Button Head Screw 301-015 5/16-18 x 1/2” Button Head Screw - for Display Bracket 301-010 5/16-18 x 3/4” Button Head Screw - for Leg Attachment 400-010 Cable ties 400-125...
- Page 3 warnings [English] IMPORTANT SAFETY INSTRUCTIONS READ ALL INSTRUCTIONS BEFORE USING THIS FURNISHING When using an electrical furnishing, basic precautions should always be followed, including the following: WARNING – To reduce the risk of burns, fire, electric shock, or injury to persons: DANGER –...
- Page 4 ***** SAVE THESE INSTRUCTIONS ***** Accessories and Spare Parts Please contact your nearest Salamander Designs dealer or www.salamandercommercial.com Salamander Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” 501-661 [6.22] page 4 of 24...
- Page 5 ASSEMBLY UNBOX & INSTALL LEGS Fold box sides down flat Prop base of unit up on cardboard supports Salamander Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” 501-661 [6.22] page 5 of 24...
- Page 6 INSTALL LEGS Install legs by having one person hold leg and other person loosely install “D” (8 quantity) screws. Please note that the leg has a long side and short side - the long side with caster brake faces the front of the unit. D x 8 After legs have been securely fastened to stand, two-people lift stand to upright position.
- Page 7 display installation Check depth of screw threads in display before inserting screws. Inserting a screw that is longer than the hole could result in damage to display. Depth can be confirmed by inserting hex wrench into hole and marking its length then confirming this length is sufficient by comparing it to the screw you are using.
- Page 8 Two people are needed to install the display on the stand using the supplied Cisco lifting handles. Position shoulder washers and screw into the “key hole” slot as shown and continue holding display. Attach Display to Stand Immediately use (4) “B” 5/16-18 Bolts screws to affix the mounting brackets to the bracket as shown.
-
Page 9: Connect Power
Connect Power Control box is located behind header. Insert power cord into control box as shown in illustration below: Salamander Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” 501-661 [6.22] page 9 of 24... -
Page 10: Operation: Remote Control
Route Cables from Display to Stand Manage cables carefully. Use cable ties to keep wires away from pinch points. • Route cables between the back of display and the hole on the front of stand. • Manage cables through cable chain by pushing cable through finger keeper on inner side of chain direction shown in arrows. - Page 11 Español | français | Deutsch PIEZAS / PIÈCES / PARTS PART NUMBER DESCRIPTION PHK-960 Display Mounting Fastener Set - Metric 301-770 M10 x 16mm Button Head Screw 301-015 5/16-18 x 1/2” Button Head Screw - for Display Bracket 301-010 5/16-18 x 3/4” Button Head Screw - for Leg Attachment 400-010 Cable ties 400-125...
- Page 12 Español ADVERTENCIA IINSTRUCCIONES IMPORTANTES DE SEGURIDAD LEA TODAS LAS INTRUCCIONES ANTES DE UTILIZAR ESTOS MUEBLES Al utilizar herramientas eléctricas de amueblado, siempre deben seguirse precauciones básicas, incluyendo lo siguiente: ADVERTENCIA – Para reducir los riesgos de quemaduras, incendios, shock eléctrico o lesiones a las personas: PELIGROS –...
- Page 13 ***** GUARDAR ESTAS INSTRUCCIONES ***** Accesorios y partes de repuesto Por favor contacte a su proveedor de Salamander Designs más cercano o www.salamandercommercial.com Salamander Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” 501-661 [6.22]...
- Page 14 français AVERTISSEMENT CONSIGNES IMPORTANTES DE SÉCURITÉ LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE MEUBLE Lors de l’utilisation d’un meuble électrique, il faut toujours respecter les précautions de base, notamment celles qui suivent: AVERTISSEMENT – Pour réduire les risques de brûlures, d’incendie, d’électrocution ou de blessures aux personnes: DANGER –...
- Page 15 ***** CONSERVEZ CES INSTRUCTIONS ***** Accessoires et Pièces de Rechange Veuillez communiquer avec votre revendeur Salamander Designs le plus proche ou au www.salamandercommercial.com Salamander Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” 501-661 [6.22]...
- Page 16 Deutsch Warnungen WICHTIGE SICHERHEITSHINWEISE LESEN SIE ALLE ANWEISUNGEN BEVOR SIE DIESE EINRICHTUNG VERWENDEN Bei der Verwendung einer elektrischen Einrichtung sollten stets grundsätzliche Vorsichtsmaßnahmen beachtet werden, einschließlich der folgenden: ACHTUNG – Um das Risiko von Verbrennungen, Feuer, Stromschlag oder Verletzung von Personen zu verringern, befolgen Sie bitte diese Hinweise: GEFAHR –...
- Page 17 Gerät kann eine Stromschlaggefahr verursachen und zum Verfall der Garantie führen. ***** BEWAHREN SIE DIESE ANWEISUNGEN AUF ***** AUSPACKEN & MONTAGE DER BEINE Bitte wenden Sie sich an Ihren nächstgelegenen Salamander Designs Händler oder www.salamandercommercial.com Salamander Electric Lift Mobile Stand Designed for Cisco Webex Board Pro 55” 501-661 [6.22]...
- Page 18 Desempacar e Instalar Patas Doblar los lados de la caja hasta que estén planos. Apoye la base de la unidad en los soportes de cartón. Déballer & Installer les Pieds Rabattez les côtés de la boîte à plat. Posez la base de l’appareil sur les supports en carton Auspacken &...
- Page 19 D x 8 Instale Las Patas Instale las patas pidiendo a una persona que sujete la pata, mientras que otra persona puede instalar de forma suelta los tornillos “D” (8 en total). Por favor considere que la pata tiene un lado largo y uno corto – el lado largo con freno de ruedas debe estar en la parte frontal de la unidad.
-
Page 20: Instalación De Pantalla
A x 4 B x 2 Instalación de Pantalla Agregar soportes a la pantalla - Revise la profundidad de los tornillos en la pantalla antes de insertarlos. Insertar un tornillo que es más largo que el agujero puede generar daños a la pantalla. - Page 21 B x 4 Unir la Pantalla al Stand Instale de forma floja UN (1) tornillo “B” en el centro de cada soporte de pantalla. Esto funcionará como un tornillo de alineación para el próximo paso. Se necesitan dos personas para instalar la pantalla en su sitio. Coloque el tornillo de alineación en la ranura de “agujero de llave”...
- Page 22 Unir la pantalla al stand Utilice inmediatamente cuatro (4) tornillos “B” para fijar los soportes de montaje en el mecanismo lateral como se muestra. Apriete los tornillos firmemente. Inserte el cable de electricidad como se muestra en la ilustración de abajo: Fixer le Présentoir à...
- Page 23 Definir ruta de los cables desde la pantalla hasta el stand Gestione los cables cuidadosamente. Utilice lazos para cables para mantener los cables lejos de puntos que puedan dañarlos. • Guíe los cables entre la parte posterior de la pantalla y el agujero en la parte frontal del stand. •...
-
Page 24: Solución De Problemas
Solución de problemas • Revise que el cable de electricidad esté enchufado firmemente a la toma de corriente. • Apriete el botón de “abajo” continuamente durante varios segundos para reiniciar la unidad. • Puede encontrar más información sobre solución de problemas en la página cuatro de este manual. GARANTÍA LIMITADA PARA STANDS Y SOPORTES DE VIDEO COMERCIALES Salamander se enorgullece de soportar nuestros productos con garantías líderes en la industria.
