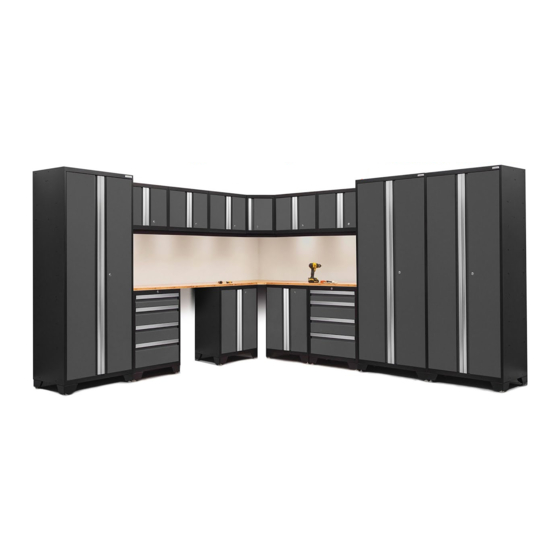

Newage Bold 3.0 Series Installation Manual

Cabinetry
Hide thumbs Also See for Bold 3.0 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

IM-PB3.01A-07
Bold 3.0 Series Cabinetry
INSTALLATION GUIDE
WARNING: Excessive weight hazard!
!
Use two or more people to move, assemble, or install cabinets and
locker to avoid back injury. Do not leave children unattended near
cabinets. High risk of tipping if cabinets are installed incorrectly:
securely attach cabinets to the wall to avoid serious injury.
For assistance, call 1.877.306.8930;
e-mail at info@newageproducts.com.
ATTENTION:
Is your cabinet damaged?
STOP
Need help or spare parts? For fastest service, contact
NewAge Products at 1-877-306-8930;
or support@newageproducts.com.
Do not return to the retailer.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Bold 3.0 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Newage Bold 3.0 Series

Summary of Contents for Newage Bold 3.0 Series

  • Page 1 IM-PB3.01A-07 Bold 3.0 Series Cabinetry INSTALLATION GUIDE WARNING: Excessive weight hazard! Use two or more people to move, assemble, or install cabinets and locker to avoid back injury. Do not leave children unattended near cabinets. High risk of tipping if cabinets are installed incorrectly: securely attach cabinets to the wall to avoid serious injury.
  • Page 2 Index NewAge Products Inc. Garage Series Manufacturer Warranty Unpacking Tools Needed Parts Supplied Worktops, Guidelines and Weight Capacity Installing the Feet Installing the Casters Installing Drawers Installing Corner Cabinet Stacking Cabinets Installing Worktop Side Support Bracket Mounting the Worktop (on Two Cabinets)
  • Page 3 When this product is installed, operated and maintained according to the instructions attached to or furnished with the product, NewAge Products Inc. will replace the defective product or parts if the part fails as a result of defective materials or workmanship for the warranty duration from the purchase date of the product.

  • Page 4: Tools Needed

    Unpacking • Begin by placing the package on a covered flat surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Tools Needed 1 x 12”...

  • Page 5: Parts Supplied

    Power Cord Grommet - 2in 4in Swivel Casters 4in Fixed Casters with Brakes Adjustable Shelves Cabinet Leg Included Components Closet Rod EVA Foam Drawer Liners Light Valence NewAge Logo Included Side Support Bracket Brackets Rubber Full Width Light Valance Spring Closet Rod Height-Adjustable...

  • Page 6: Weight Capacity

    48” Worktop. Fits over 2 Cabinets 72” Worktop. Fits over 3 Cabinets Weight lbs. Capacity NOTE: lbs. lbs. Claimed weight capacities are only Wall Cabinets Max 100 lbs. with NewAge worktops installed lbs. lbs. lbs. lbs. lbs. 250 lbs per foot. lbs. lbs. lbs. lbs.

  • Page 7: Installing The Feet

    Installing the Feet Open cabinet, remove any shelves Parts Needed. or loose items. 16 X Foot 4 X Foot Attachment Screws Align foot with edge of cabinet. Screw in Flip cabinet upside down, 4 x foot attachment screws using locate holes at corners. #3 philips screwdriver.

  • Page 8: Installing Casters

    Installing Casters Note: Casters sold separately. Remove all cabinet drawers. Refer Parts Needed. Page 8. 16 X Hex Bolt 4 x Casters (1/4” x 5/8”) 32 X Washer 16 X Lock Nut (1/4”) (1/4”) Align caster holes and bolt to cabinet using Flip cabinet upside down, 4 Hex bolts and Lock nuts with 8 washers locate holes forming a square.
  • Page 9 Installing the Drawers Inserting Drawers. Slide In Align Rails Removing Drawers. Right Side Left Side Slide Out...

  • Page 10: Installing Corner Cabinet

    Note: Ensure there is enough assembly Installing Corner Cabinet room. Cabinets must be assembled away from corner to access backs of cabinets. On adjacent edges attach 2 support Parts Needed. brackets to underside of corner top using the supplied (4) #8 x 5/8” screws. Lock Nut Wall Washer (1/4”)

  • Page 11: Stacking Cabinets

    Stacking Cabinets Position a second base cabinet on Parts Needed. top of an existing base cabinet. 4 X Hex Bolt (1/4” x 5/8”) 4 X Lock Nut 8 X Washer (1/4”) (1/4”) Attach cabinets using the supplied Locate punch holes on adjoining 1/4”...
  • Page 12 Installing Worktop Note: Support Bracket Sold Separately A support bracket is to be used if the worktop is Side Support Bracket added to the set without a secondary supporting base/tool cabinet. Parts Needed. Open locker and locate holes on either side. Support 2 X Hex Bolt Bracket...
  • Page 13 Mounting the Worktop (On 2 Cabinets) Place worktop on cabinets. Locate 2 punch holes both sides. Drill into the worktop using the #8 x 5/8” wood screws. Use 2 washers & #8 x 5/8” wood screws. Optional: For locker support bracket. Provided in the locker packaging.
  • Page 14 Mounting the Fan onto Lockers (Optional) Warning Fan installation is optional and any of the fan components are not included in the package. Such fan can only be installed onto Bold 36” and Bold 48” Extended Lockers. • DO NOT stand inside the locker during fan installation. Its customer’s responsibility that the fan installation meet the National Electrical Code.
  • Page 15 Mounting the Fan onto Lockers (Optional) Add a rubber grommet, provided in Attach the Filter and Fan guard onto the Fan Assembly as per supplier’s the hardware box, around the instructions. Remove Locker shelves. opening. Wire From underneath, insert the bolt Place the fan assembly from underneath the Locker and hold as into the diagonal mounting holes of...
  • Page 16 Inserting Cabinet Shelves Stand cabinet up. Insert shelf at a slight angle. Lower shelf onto brackets by sliding Level shelf. tabs into slots. Insert remaining shelves. Ensure shelf is clipped in position.
  • Page 17 Mounting Cabinets (Drywall/Studded Wall) Use stud finder to locate the studs Parts Required and mark the wall with a pencil. Wall Screw Wall Washer (1/4” x 2.5”) (1/4”) Wall & Locker: 4 wall screws and 4 washers Corner Wall: 6 wall screws and 6 washers Base &...

  • Page 18: Hanging Cabinets On Slatwall

    Note: Slatwall Brackets for use with standard 3” slatwall Sold Separately. Check with your slatwall supplier to determine the rated capacity of your slatwall. DO NOT OVERLOAD. NewAge Slatwall Brackets are only compatible with standard 3” on center Slatwall. Parts Needed.
  • Page 19 Fastening Cabinets Note: Fasten additional cabinets to initial securely mounted cabinet. Parts Needed. Align bolts, tighten lightly. Hex Bolt (1/4” x 5/8”) Washer Lock Nut (1/4”) (1/4”) Note: Remove all drawers before fastening cabinets Level cabinets and tighten all bolts.
  • Page 20 Attaching Light Valance to Wall Cabinet Align holes of valance with cabinet. Insert and tighten bolt and nuts. Cross Section View Parts Needed. Light Valance Bolt (M5 x 12mm) (M5)

  • Page 21: Utility Access

    Insert rubber grommet into cut-out hole in bottom panel. The utility access hole allows easy connection to power outlet. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; e-mail at info@newageproducts.com...
  • Page 22 éviter des blessures graves.Pour obtenir de l’aide, composer le 1.877.306.8930; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION: Est votre armoire endommagée? ARRÊT Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts.com. Ne pas retourner au détaillant.
  • Page 23 Index NewAge Products Inc. Garantie du Fabricant de la Série Garage Unpacking Outils nécessaires Pièces fournies Plan de travail, Directive and Capacité de poides Installer des Pieds Installer des roulettes Installer des tiroirs Installer des armoires de coin l’empilement des armoires Installer du palier de support latéral du plan de travail...
  • Page 24 CE QUI EST COUVERT Lorsque ce produit est installé, utilisé et entretenu conformément aux instructions jointes ou fournies avec le produit, NewAge Products Inc. remplacera le produit ou les pièces défectueux si la pièce tombe en panne en raison de matériaux défectueux ou de fabrication pendant la durée de la garantie à...

  • Page 25: Outils Nécessaires

    Déballage • Commencer par placer la boîte sur une surface plate recouverte. • Retirer tout le carton, le matériel d’emballage en mousse et les sacs en plastique transparent. • Mettre au rebus ou recycler tous les matériaux d’emballage. • Vérifier tout le contenu de la boîte et rassembler les outils nécessaires. Voir Pièces fournies et Outils nécessaires ci-dessous. Outils nécessaires 1 x vérin magnétique de 12 po 1 x clé...

  • Page 26: Pièces Fournies

    Roulettes fixes de 4 po avec freins Tablettes ajustables sur toutes la largeur Pièces Pattes d’armoires incluses Tringles à vêtements Doublures de tiroir Cache-neon Logo NewAge Support Support Latéral Inclus Tringles à Pattes de mise à niveau Rondelle Tablettes ajustables vêtements...

  • Page 27: Plan De Travail

    45kg (100 lb) REMARQUE: Les capacités de poids déclarées Armoires murales ne concernent que les plans de travail Max. 43 kg (100lb) Newage installés. 68kg (150 lb) 68kg (150 lb) 250 lbs par pied. 800 lbs. par armoires 68kg (150 lb)

  • Page 28: Installation Des Pieds

    Installation des pieds Ouvrir l’armoire et retirer les étagères ou Pièces nécessaires. les objets épars. 16 X Foot 4 x pieds Vis à sécurite Aligner le pied sur le bord de l’armoire. Visser Retourner l’armoire et repérer les trous 4 vis à sécurités dans les trous. dans les coins.

  • Page 29: Installation Des Roulettes

    Installation des roulettes Remarque : Les rondelles sont vendues séparément. Retirez tous les tiroirs de l’armoire. Repor- Pièces nécessaires. tez-vous à la page 8. 16 X boulons à 4 x roulettes tête hexagonale (1/4 po x 5/8 po) 16 X rondelles 16 X (1/4 po) contre-écrous...

  • Page 30: Installation Des Tiroirs

    Installation des tiroirs Insertion des tiroirs. Glisser les tiroirs vers l’intérieur Aligner les glissières Enlèvement des tiroirs. Côté droit Côté gauche Glisser les tiroirs vers l’extérieur...
  • Page 31 Installation des armoires Remarque : S’assurer d’avoir suffisamment de place pour l’assemblage. Les armoires ne doivent de coin pas être assemblées près des coins d’armoire pour avoir accès à l’arrière des armoires. Sur les bords adjacents, fixer 2 supports à la Pièces nécessaires.

  • Page 32: Emboîtement Des Armoires

    Emboîtement des armoires Positionner une deuxième armoire sur plancher sur le dessus de l’armoire sur Pièces nécessaires. plancher existante. 4 X boulons à tête hexagonale (1/4 po x 5/8 po) 8 X rondelles contre-écrous (1/4 po) (1/4 po) Fixer les armoires à l’aide des boulons à Repérer les trous prépercés sur la tête hexagonale de 1/4 po x 5/8 po, des surface adjacente et insérer les boulons.
  • Page 33 Installation du palier de Remarque : Le palier de support est vendu séparément. Un palier de support doit être utilisé si le support latéral du plan plan de travail est ajouté à l’ensemble en l’absence d’une deuxième armoire sur plancher/à outils. de travail Ouvrir l’armoire-vestiaire et repérer les trous de Pièces nécessaires.
  • Page 34 Montage du plan de travail (sur 2 armoires) Repérer les 2 trous de fixation des deux Placer le plan de travail sur les armoires. côtés des armoires. Percer le plan de travail à l’aide des vis à bois #8 de 5/8 po. Utiliser 2 rondelles et vis à...
  • Page 35 Montage du ventilateur sur les casiers (facultatif) Avertissement L’installation du ventilateur est facultative et tous les composants du ventilateur ne sont pas inclus dans le paquet. Ce ventilateur ne peut être installé que sur les casiers étendus B et Bold 48po. •...
  • Page 36 Montage du ventilateur sur les casiers (facultatif) Fixez le filtre et la protection du ventila- Autour de l’ouverture, ajouter un teur sur l’ensemble du ventilateur selon œillet en caoutchouc fourni dans la les instructions du fournisseur. Retirez boîte de matériel. les étagères du casier.

  • Page 37: Insertion Des Étagères D'armoire

    Insertion des étagères d’armoire Relever l’armoire. Insérer l’étagère légèrement en biais. Abaisser l’étagère sur des supports en Mettre à niveau l’étagère. faisant glisser les languettes dans les fentes. S’assurer que l’étagère est bien mise Insérer le reste des étagères. en place.
  • Page 38 Assemblage des armoires (cloison sèche et cloison creuse à colombage) Utiliser le localisateur de montants pour repérer les montants et faire une ligne sur Rassembler les pièces. le mur avec un crayon. Vis murale Rondelle (1/4 po x 2,5 po) murale (1/4 po) Armoire murale et armoire-vestiaire : 4 vis murales et 4 rondelles...
  • Page 39 Fixation des armoires sur une paroi à lattes Remarque: Les supports pour les parois à lattes du 3 pouces standard sont vendus séparément. Vérifier auprès de votre fournisseur de parois à lattes pour déterminer la capacité nominale de votre paroi à lattes. NE PAS SURCHARGER. Les supports pour les parois à...
  • Page 40 Raccord des Remarque : Raccorder les autres armoires à armoires la première armoire solidement assemblée. Pièces nécessaires. Aligner les boulons, serrer légèrement. Boulon à tête hexagonale (1/4 po x 5/8 po) Rondelle Contre-écrou (1/4 po) (1/4 po) Remarque : Retirer tous les tiroirs avant de raccorder les armoires ensemble.
  • Page 41 Fixer le cache-néon à l’armoire murale Aligner les trous du cache-néon sur ceux Insérer et serrer les boulons et écrous. de l’armoire. Vue transversale.

  • Page 42: Trous D'accès

    Le trou d’accès permet un branchement facile à la prise de courant. Merci d’avoir acheté un produit NewAge! Si vous avez des questions, veuillez nous appeler ou visiter notre site Web. Appeler au 1.877.306.8930;...
