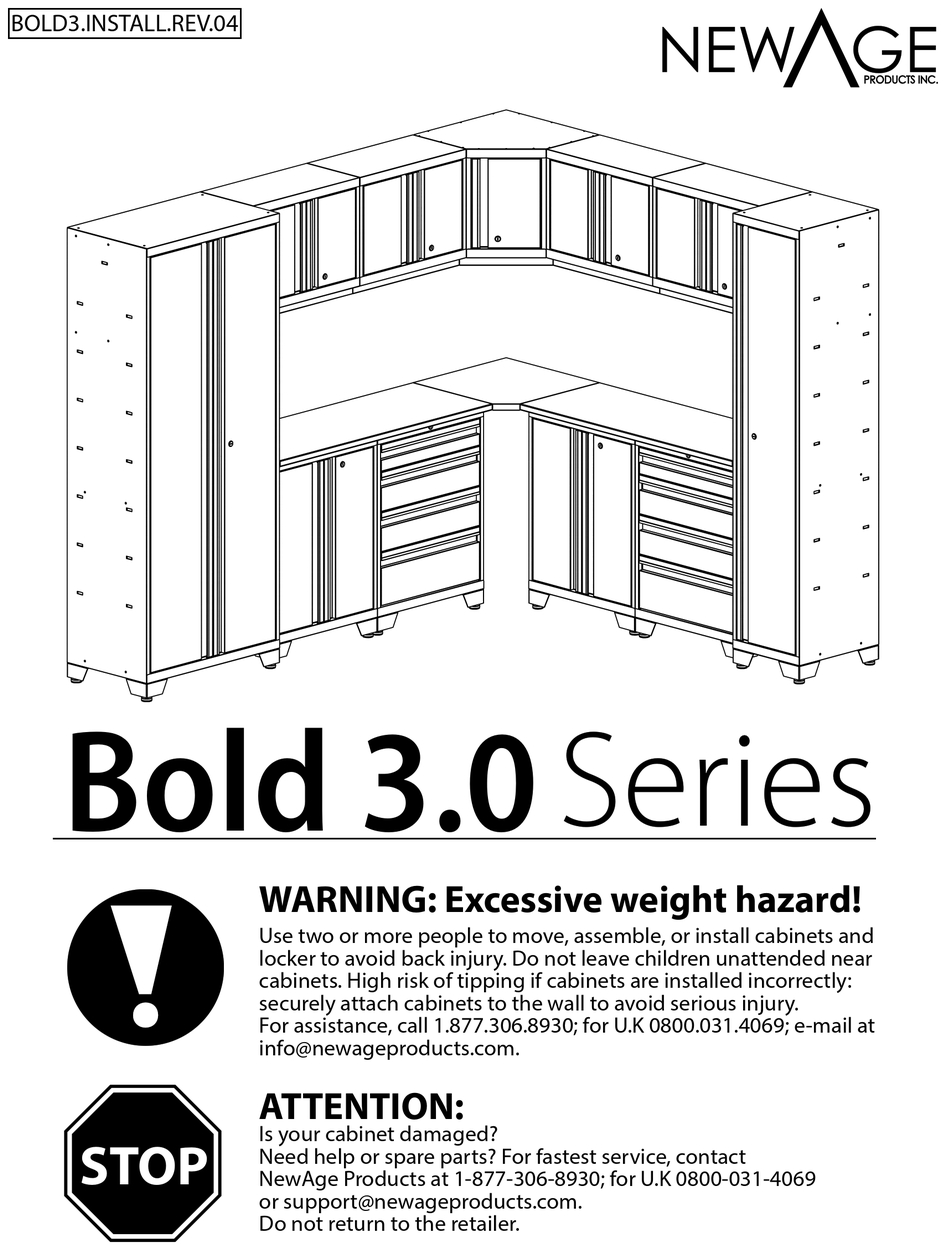

BOLD3.INSTALL.REV.04
Bold 3.0
Warning: Excessive weight hazard!
Use two or more people to move, assemble or install cabinets and locker to avoid back injury.
Do not leave children unattended near cabinets. High risk of tipping if cabinets are installed
incorrectly: securely attach cabinets to the wall to avoid serious injury.
For assistance, call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com
STOP
WARNING: Excessive weight hazard!
Use two or more people to move, assemble, or install cabinets and
locker to avoid back injury. Do not leave children unattended near
cabinets. High risk of tipping if cabinets are installed incorrectly:
securely attach cabinets to the wall to avoid serious injury.
For assistance, call 1.877.306.8930; for U.K 0800.031.4069; e-mail at
info@newageproducts.com.
ATTENTION:
Is your cabinet damaged?
Need help or spare parts? For fastest service, contact
NewAge Products at 1-877-306-8930; for U.K 0800-031-4069
or support@newageproducts.com.
Do not return to the retailer.
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Newage Bold 3.0
Summary of Contents for Newage Bold 3.0
- Page 1 For assistance, call 1.877.306.8930; for U.K 0800.031.4069; e-mail at info@newageproducts.com. ATTENTION: Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; for U.K 0800-031-4069 or support@newageproducts.com. Do not return to the retailer.
-
Page 2: Table Of Contents
Index Index Guidelines and Weight Capacity Parts List Tools Needed Warranty Attaching Feet Attaching Casters Removing and Inserting Drawers Installing Corner Cabinet Stacking Cabinets Installing Worktop Support Bracket Attaching Worktop to Cabinets Installing Shelves Securing Cabinets to Drywall/Stud Wall 14 Hanging Cabinets on Slatwall Fastening Cabinets Together Attaching Light Valance... - Page 3 Worktop 21” Corner Worktop 48” Worktop. Fits over 2 Cabinets 72” Worktop. Fits over 3 Cabinets Weight lbs. Capacity lbs. lbs. lbs. lbs. lbs. lbs. lbs. lbs. lbs. lbs. lbs. lbs. lbs. Wall Cabinets Base Cabinets Tool Cabinets Lockers Max 100 lbs. Max 600 lbs.
- Page 4 Foot Attachment Screws Full Width Adjustable Shelves Keys Light Valence Light Valence Bolts Light Valence Nuts Power Cord Hole Grommet Closet Rod Worktop Side Bracket NewAge Logo Height-Adjustable Light Valance Rubber Grommet Full Width Clothes Steel Leveling Legs Adjustable Shelves...
-
Page 5: Tools Needed
When this product is installed, operated and maintained according to the instructions attached to or furnished with the product, NewAge Products Inc. will replace the defective product or parts if the part fails as a result of defective materials or workmanship for the Lifetime of the product. - Page 6 Installing the Feet Open cabinet, remove any shelves Parts Needed. or loose items. 16 X Foot 4 X Foot Attachment Screws Align foot with edge of cabinet. Screw in Flip cabinet upside down, 4 x foot attachment screws using locate holes at corners. #3 philips screwdriver.
- Page 7 Installing Casters Note: Casters sold seperately. Open cabinet, remove any shelves Parts Needed. or loose items. 16 X Hex Bolt 4 x Casters (1/4” x 5/8”) 32 X Washer 16 X Lock Nut (1/4”) (1/4”) Align caster holes and bolt to cabinet using Flip cabinet upside down, 4 Hex bolts and Lock nuts with 8 washers locate holes forming a square.
- Page 8 Installing the Drawers Inserting Drawers. Slide In Align Rails Removing Drawers. Right Side Left Side Slide Out...
-
Page 9: Installing Corner Cabinet
Note: Ensure there is enough assembly Installing Corner Cabinet room. Cabinets must be assembled away from corner to access backs of cabinets. On adjacent edges attach 2 support Parts Needed. brackets to underside of corner top using the supplied (4) #8 x 5/8” screws. Lock Nut Wall Washer (1/4”) -
Page 10: Stacking Cabinets
Stacking Cabinets Position a second base cabinet on Parts Needed. top of an existing base cabinet. 4 X Hex Bolt (1/4” x 5/8”) 4 X Lock Nut 8 X Washer (1/4”) (1/4”) Attach cabinets using the supplied Locate punch holes on adjoining 1/4”... -
Page 11: Installing Worktop Support Bracket
Installing Worktop Note: Support Bracket Sold Separately A support bracket is to be used if the worktop is Side Support Bracket added to the set without a secondary supporting base/tool cabinet. Parts Needed. Open locker and locate holes on either side. Support 2 X Hex Bolt Bracket... - Page 12 Mounting the Worktop (On 2 Cabinets) Place worktop on cabinets. Locate 2 punch holes both sides. Drill into the worktop using the #8 x 5/8” wood screwes. Use 2 washers & #8 x 5/8” wood screws. Optional: For locker support bracket. Provided in the locker packaging.
- Page 13 Inserting Cabinet Shelves Stand cabinet up. Insert shelf at a slight angle. Lower shelf onto brackets by sliding Level shelf. tabs into slots. Insert remaining shelves. Ensure shelf is clipped in position.
- Page 14 Mounting Cabinets (Drywall/Studded Wall) Use stud finder to locate the studs Parts Required and mark the wall with a pencil. Wall Screw Wall Washer (1/4” x 2.5”) (1/4”) Wall & Locker: 4 wall screws and 4 washers Corner Wall: 6 wall screws and 6 washers Base &...
-
Page 15: Hanging Cabinets On Slatwall
Note: Slatwall Brackets for use with standard 3” slatwall Sold Separately. Check with your slatwall supplier to determine the rated capacity of your slatwall. DO NOT OVERLOAD. NewAge Slatwall Brackets are only compatible with standard 3” on center Slatwall. Parts Needed. -
Page 16: Fastening Cabinets Together
Fastening Cabinets Note: Fasten additional cabinets to initial securely mounted cabinet. Parts Needed. Align bolts, tighten lightly. Hex Bolt (1/4” x 5/8”) Washer Lock Nut (1/4”) (1/4”) Note: Remove all drawers before fastening cabinets Level cabinets and tighten all bolts. -
Page 17: Attaching Light Valance
Attaching Light Valance to Wall Cabinet Align holes of valance with cabinet. Insert and tighten bolt and nuts. Cross Section View Parts Needed. Light Valance Bolt (M5 x 12mm) (M5) - Page 18 The utility access hole allows easy connection to power outlet. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
- Page 19 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION: Est votre armoire endommagée? ARRÊT Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts.com. Ne pas retourner au détaillant.
- Page 20 Index Index Capacités poids Pièces fournies Outils nécessaires Garantie Installation des pieds Installation des roulettes Instalation des tiroirs Installation des armoires Emboîtement des armoires de coin Installation du palier de support latéral du plan de travail Montage du plan de travail( sur 2 armoires) Insertion des étagères d”armoire Assemblage des armoires( cloison seche et cloison creuse a colombage) Fixation des armoires sur une paroi a lattes...
-
Page 21: Capacités Poids
Plan de travail Plan de travail d’angle de 21 po Plan de travail de 48 po. Convient à 2 armoires Plan de travail de 72 po. Convient à 3 armoires Capacité de poides 68kg (150 lb) 68kg (150 lb) 68kg (150 lb) 90 kg (200 lb) 90 kg (200 lb) 45kg (100 lb) -
Page 22: Pièces Fournies
Vis a bois Rondelle Boulons pour Boulon Support du hexagonale (#8 x 5/8”) les pieds (M5 x 12mm) murale (1/4 po) plan de (1/4 po x 5/8 po) travail Vis murale Clé Rondelle(1/4”) Écrous Contre Logo NewAge (1/4” x 2.5”) (M5) ecrou(1/4”) -
Page 23: Outils Nécessaires
NEWAGE PRODUCTS INC. N’ASSUMERA PAS LES COÛTS SUIVANTS : Les appels de service pour corriger l’installation de tout produit NewAge ou pour vous montrer comment les utiliser ou les installer. Les dommages causés par une manutention ou une expédition inadéquate du produit, ou des produits endommagés par un accident, une mauvaise utilisation, un abus, un incendie, une inondation, une installation inadéquate, un cas fortuit, une négligence, la... -
Page 24: Installation Des Pieds
Installation des pieds Ouvrir l’armoire et retirer les étagères ou Pièces nécessaires. les objets épars. 16 X Foot 4 x pieds Vis à sécurite Aligner le pied sur le bord de l’armoire. Visser Retourner l’armoire et repérer les trous 4 vis à sécurités dans les trous. dans les coins. -
Page 25: Installation Des Roulettes
Installation des roulettes Remarque : Les rondelles sont vendues séparément. Ouvrir l’armoire et retirer les étagères ou Pièces nécessaires. les objets épars. 16 X boulons à 4 x roulettes tête hexagonale (1/4 po x 5/8 po) 16 X rondelles 16 X (1/4 po) contre-écrous (1/4 po) -
Page 26: Instalation Des Tiroirs
Installation des tiroirs Insertion des tiroirs. Glisser les tiroirs vers l’intérieur Aligner les glissières Enlèvement des tiroirs. Côté droit Côté gauche Glisser les tiroirs vers l’extérieur... -
Page 27: Installation Des Armoires
Installation des armoires Remarque : S’assurer d’avoir suffisamment de place pour l’assemblage. Les armoires ne doivent de coin pas être assemblées près des coins d’armoire pour avoir accès à l’arrière des armoires. Sur les bords adjacents, fixer 2 supports à la Pièces nécessaires. - Page 28 Emboîtement des armoires Positionner une deuxième armoire sur plancher sur le dessus de l’armoire sur Pièces nécessaires. plancher existante. 4 X boulons à tête hexagonale (1/4 po x 5/8 po) 8 X rondelles contre-écrous (1/4 po) (1/4 po) Fixer les armoires à l’aide des boulons à Repérer les trous prépercés sur la tête hexagonale de 1/4 po x 5/8 po, des surface adjacente et insérer les boulons.
-
Page 29: Installation Du Palier De Support Latéral Du Plan De Travail
Installation du palier de Remarque : Le palier de support est vendu séparément. Un palier de support doit être utilisé si le support latéral du plan plan de travail est ajouté à l’ensemble en l’absence d’une deuxième armoire sur plancher/à outils. de travail Ouvrir l’armoire-vestiaire et repérer les trous de Pièces nécessaires. -
Page 30: Montage Du Plan De Travail( Sur 2 Armoires)
Montage du plan de travail (sur 2 armoires) Repérer les 2 trous de fixation des deux Placer le plan de travail sur les armoires. côtés des armoires. Percer le plan de travail à l’aide des vis à bois #8 de 5/8 po. Utiliser 2 rondelles et vis à... -
Page 31: Insertion Des Étagères D"Armoire
Insertion des étagères d’armoire Relever l’armoire. Insérer l’étagère légèrement en biais. Abaisser l’étagère sur des supports en Mettre à niveau l’étagère. faisant glisser les languettes dans les fentes. S’assurer que l’étagère est bien mise Insérer le reste des étagères. en place. -
Page 32: Assemblage Des Armoires( Cloison Seche Et Cloison Creuse A Colombage)
Assemblage des armoires (cloison sèche et cloison creuse à colombage) Utiliser le localisateur de montants pour repérer les montants et faire une ligne sur Rassembler les pièces. le mur avec un crayon. Vis murale Rondelle (1/4 po x 2,5 po) murale (1/4 po) Armoire murale et armoire-vestiaire : 4 vis murales et 4 rondelles... -
Page 33: Fixation Des Armoires Sur Une Paroi A Lattes
Fixation des armoires sur une paroi à lattes Remarque: Les supports pour les parois à lattes du 3 pouces standard sont vendus séparément. Vérifier auprès de votre fournisseur de parois à lattes pour déterminer la capacité nominale de votre paroi à lattes. NE PAS SURCHARGER. Les supports pour les parois à... -
Page 34: Raccord Des Armoires
Raccord des Remarque : Raccorder les autres armoires à armoires la première armoire solidement assemblée. Pièces nécessaires. Aligner les boulons, serrer légèrement. Boulon à tête hexagonale (1/4 po x 5/8 po) Rondelle Contre-écrou (1/4 po) (1/4 po) Remarque : Retirer tous les tiroirs avant de raccorder les armoires ensemble. -
Page 35: Fixer Le Cache-Néon A L'armoire Murale
Fixer le cache-néon à l’armoire murale Aligner les trous du cache-néon sur ceux Insérer et serrer les boulons et écrous. de l’armoire. Vue transversale. -
Page 36: Trous D'accès
Le trou d’accès permet un branchement facile à la prise de courant. Merci d’avoir acheté un produit NewAge! Si vous avez des questions, veuillez nous appeler ou visiter notre site Web. Appeler au 1.877.306.8930; pour le R.-U., composer le 0800.031.4069; envoyer un...
