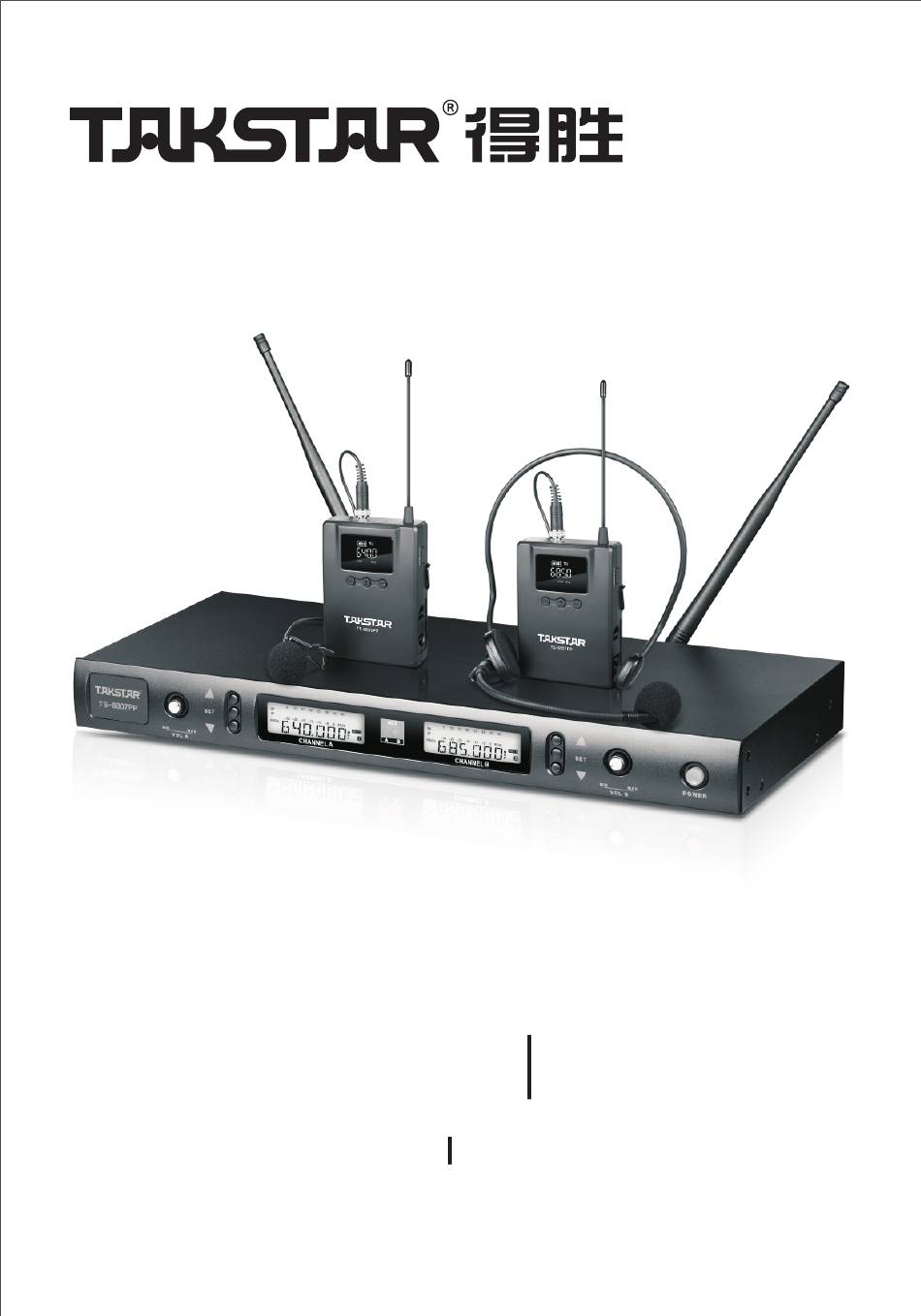

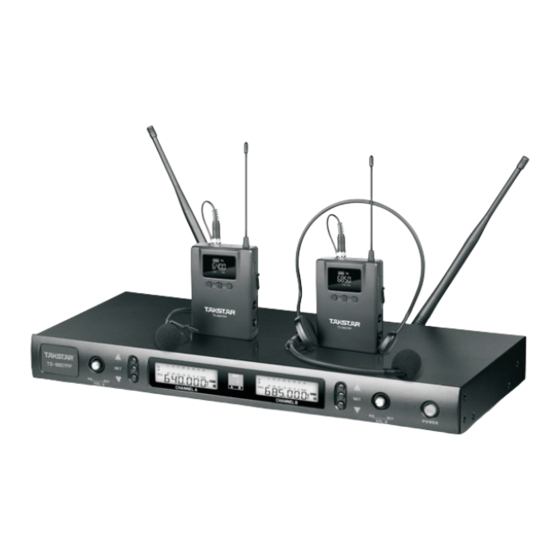

- Page 1 TS-8807PP 无线麦克风 Wireless Microphone 使用手册 User Manual V2.0...
- Page 2 TS-8807PP 无线麦克风 前言 尊敬的用户： 感谢您选购得胜TS- 8807PP无线麦克风，为了您能够更好的了解使用本 产品，建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服 务热线400 6828 333或使用微信扫描二维码关注得胜官方公众号 与我们联系。 产品特性 特设频道ID码识别功能，有效防止外界或频道之间串扰出现噪声 ● 接收机具备一键自动扫频功能，能自动快速选取无干扰频道使用 ● 红外对频方式，只需轻松一按，即可完成发射机与接收机频道同步，使用方便 ● 接收设有SQ调整功能，用户可根据使用环境调整灵敏度，提高抗干扰能力或 ● 接收距离 具备独立的平衡（XLR）及非平衡（6.3插座）的混合输出，方便设备连接 ● 发射器设有低电指示状态，方便用户有效识别 ● 设有低切/低衰功能，有效减少环境噪音或舞台震动带来的影响 ● 包装清单 接收机........一台 5号电池........四节 发射器........两个 头戴麦克风......两个 领夹麦克风......两个 接收天线.........两支 音频线........一条 适配器........一个 角码........一对 使用手册.........一份...
- Page 3 TS-8807PP 无线麦克风 适用范围 会议 、培训、教学、公共广播、婚庆、小型晚会等场所 技术参数 系 统 指 标 : 接 收 机 : 频率范围：470~960 MHz(分段设计） 接收机供电：DC 12V 0.5A 天线接口：TNC/阻抗50欧姆 通道数：两通道 接收灵敏度：≤-85±5dBm (接线测试） 信道数 : 200 最大音频输出：2V/RMS 调频宽度：50MHz (at 1KHz THD=1%时） 信道间隔：250KHz或25KHz 音频输出方式：独立（XLR插座）和 调制/解调方式：FM 混合（6.3mm插座） 静音控制：导频ID码 接收机尺寸（L*W*H）：430*190*51mm 接收机重量：2360g 调制频偏：±48KHz 频率响应：80Hz~16KHz...
- Page 4 TS-8807PP 无线麦克风 功能示意 接收机 正面板： TS-8807PP ① ⑤ ② ③ ② ⑤ ① ④ ① 音量调节旋钮：调节输出音量的大小; ② 液晶显示：显示对频工作状态、频率、接收信号电平等信息; ③ 红外对频窗口: 配合SET 键，将频率参数传至发射机; ④ 电源键： 开启关闭机内的电源供应；电源开关打开时，液晶显示屏亮; ⑤ 功能按键：用于频率调整、对频、扫频等操作。 液晶显示屏 ① ② ③ ④ ⑤ ① 8 级射频电平显示：显示接收信号强度; ② 8 级音频电平显示：显示声音信号强度; ③ 频率菜单显示：FREQ 亮时，显示当前工作频率;...
- Page 5 TS-8807PP 无线麦克风 背面板： ⑥ 电源插座：连接12V DC 电源至输入插座；插座的中心电极连接正电压; ⑦ 天线连接座：连接外置天线，增加使用距离; ⑧ 灵敏度调节，调节的范围为0-40dBm，该数值越小，则灵敏度越低，距离越近， 但抗干扰能力更强。反之该数值越大，灵敏度越高，距离越远; ⑨ 音频平衡输出：采用“XLR”型插座，两通道信号分别输出; ⑩ 音频非平衡输出：采用“P”型插座，两通道混合信号分别输出。 发射器 ① 显示器：显示工作频率、电池电量等信息 ② “SET”键：长按SET键开启增益调节模式，停止操作2秒后，自动关闭调节 模式；建议头戴麦克风增益档位为4，领夹麦克风增益档位为8 ③ “+”增加键：在增益调节模式下，短按对应增加MIC增益 ④ “-” 减小键：在增益调节模式下，短按对应减小MIC增益 ⑤ 电源开关键：长按两秒开关机，循环点按开启或关闭静音功能 ⑥ 电池仓：用于安装5号电池...
- Page 6 TS-8807PP 无线麦克风 ⑦ 低切开关：拨到“ON”位置，可衰减150Hz以下的低频环境噪声(如交通声、 空调声、震动声等)，拨到“OFF”恢复正常拾音 ⑧ 静音指示灯：关闭静音时，常亮绿灯，开启静音时，常亮红灯 ⑨ 背扣：用于将发射器扣于腰带或裤腰上使用 ⑩ 麦克风插座：用于连接3.5mm接口的麦克风 ⑪ 外置天线：1/4波长天线，增强信号发射距离 发射器显示屏 ① 增益调节显示：增益范围0~8，默认值是4 ② 工作频率：显示当前发射器工作频率 ③ 电池电量：以电量格数来表示当前电量，电量严重不足时，电池符号闪烁 ④ 通道：显示当前使用通道;在对频状态下，连接A发射器显示CHA, 连接B发射器显示CHB 发射器安装 1. 安装电池：同时按压电池仓伸缩键取出电池仓；将2节5号电池按电池仓标明 的正负极性安装，注意电池极性不要装反；将电池仓推送入发射器电池卡座 内，直到电池仓伸缩键“哒”的一声扣紧到位； 参考图A 2. 将头戴麦克风或夹领麦克风插头插入发射器的“MIC”插座，并锁紧固定； 参考图B...
- Page 7 TS-8807PP 无线麦克风 接收器安装 1. 安装天线：将外置天线对准接收器天线连接座，顺时针旋转直至旋紧； 参考图C 2. 将天线印有工作频率一面朝上，折叠天线，使之与接收器呈90°角； 参考图D...
- Page 8 TS-8807PP 无线麦克风 叠机推荐频率表说明 频段 序号 A通道 B通道 频段 序号 A通道 B通道 频段 序号 A通道 B通道 640. 300 665. 200 649. 450 680. 650 648. 350 675. 000 640. 750 665. 800 650. 500 681. 350 649. 700 676. 750 641. 450 667.
- Page 9 TS-8807PP 无线麦克风 使用说明 ① 接收机开机前，发射机暂勿打开，先将接收机音量调小，然后长按接收机电源 键3秒开机,电源导通后,液晶显示屏背景灯亮，所有字符全部显示，随后显示接 收机频率; ② 在未开发射器的情况下，应观察液晶显示屏的RF和AF电平表，若有强的干扰， 应调换频道避开干扰点; 系统锁定及解锁 锁定：在图①初始界面下长按“SET”键3秒显示图③界面，所有功能键将被锁定 （电源开关键除外）; 解锁：长按“SET”键3秒，显示图④界面可解锁。 频率调节 1.手动频率调节 在图①初始界面下，短按“▲”键与“▼”键可调整当前使用的频率,当已调整到 需要使用的频率时,停止短按，频率跳动停止，频率调整成功。打开发射机电源， 将发射机上的红外接收窗口“IR”与接收机上的红外发射窗口。“ACT”成直线相 对(对频距离可选择在10cm-50cm之间）,此时点按“SET”键，屏幕窗口显示图对 频界面后显示对频搜索信息,对频成功后将自动跳转至频率信道显示界面。如果对 频不成功可重新点按"SET"键继续对频，直至对频成功。 2.自动扫描操作 在图 ①界面的状态下，长按3秒对应通道的“▲”键，接收机的对应通道进行自动 扫描状态，频率会跳动，当扫描到干净频点时，接收机会自动发出红外对频状态， 如图② 。这时打开发射机，将“IR”窗口对准“ACT”即可。 （注意：在多套使用时，前面对上频率的需打开发射机，再对下一套接收机进行自 动扫描）...
- Page 10 TS-8807PP 无线麦克风 3.信道间隔调节 在图 ①界面的状态下，长按3秒对应通道的“▼”键，接收机屏幕显示图⑤后， 继续按“▼”键，屏幕显示图⑥,继续按“▼”键，屏幕显示图⑦, 信道间隔需要250KHz时，在屏幕显示图⑥短按“SET”键确认后，频率调节信道 间隔为250KHz,信道间隔需要25KHz时，在屏幕显示图⑦短按“SET”键确认后， 频率调节信道间隔为25KHz 。...
- Page 11 TS-8807PP 无线麦克风 安全警示 为避免电击、过高温度、着火、辐射、爆炸、机械危险以及使用不当等可 能造成的人身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连接设备与本产品功率是否匹 配以及合理调整音量大小， 不要在超过产品功率及大音量下长时间使用，以免造成产品异常和耳朵听力 损伤； 2. 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拔掉电源 插头，然后将产品送经销商检修； 3. 若产品需要使用可拆装电池时，严禁使用外壳绝缘材料破损的电池；请不要 为非充电电池充电； 4. 废弃电池需放入指定的分类垃圾桶，不可作为儿童玩具或直接丢弃，以免造 成安全隐患或影响环境； 5. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环 境，使用中避免靠近裸露火源、碰到液体物质、雨淋、产品进水、过度碰撞、 抛掷、振动本机及覆盖通风孔，以免损坏其功能； 6. 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不 足导致产品发生跌落危险； 7. 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用本 机，以免导致意外事故； 8. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请 联系当地经销商跟进处理。...
- Page 12 TS-8807PP 无线麦克风 注意事项 ① 接收机采用全向天线时，天线离墙体（特别是金属体）应有0.5m距离; ② 接收范围和很多因素相关，变化很大，在传输方向无大型金属件阻挡，可以获 得更好的传输效果; ③ 如果接收条件不够理想，可以采用延长线，外接高增益天线，甚至天线放大器， 可以达到非常明显的增距效果; ④ 当接收机面板正对使用方向时,或接收机内置在金属箱体内时，将天线接于前面 板会有更好的接收效果; ⑤ 发射机使用中出现显示屏闪烁时，表示电池电量不足，需更换电池; ⑥ 若发射机长期不使用时，请从底座内取 出电池，以免电池漏液而损坏麦克风; ⑦ 正确的调整发射器咪头与嘴的距离，太近会引起调制过大而产生信号失真，太 远的灵敏度使调制度不够，将会降低信噪比。建议嘴巴距咪头约5～15CM。 故障现象/故障原因...
- Page 13 TS-8807PP 无线麦克风 环保说明...
- Page 14 Wireless Microphone Preface Dear Customer, Thank you for purchasing Takstar wireless microphone. Please read the user manual carefully before operation and keep it for reference in future. If you have any question or suggestion, please contact our local dealer. Features ID code function effectively prevents from external interference and...
-
Page 15: Specification
TS-8807PP Wireless Microphone Specification System Specification: Transmitter: Frequency Range: 470~960 MHz Transmitter Power Supply: (Frequency band) 2 AA batteries Channel Quantity: dual channels Transmitter: ≤10mW Signal Channel: 200 Operation Time: FM width: 50MHz more than 8h Channel Spacing: 250KHz or 25KHz... -
Page 16: Function Instruction
Receiver Sensitivity: ≤-85±5dBm (test after connection） Max Audio Output: 2V/RMS(at 1KHz THD=1%） Audio Output: independent（XLR）and combo（6.3mm） Receiver Dimension (L*W*H): 430*190*51mm Net Weight: 2360g Note: The above data is measured by Takstar laboratory, and Takstar has the final interpretation right! Function Instruction Receiver Front panel：... - Page 17 TS-8807PP Wireless Microphone LCD： ① ② ③ ④ ⑤ ① 8 section RF level display: it displays the receiving signal level. ② 8 section audio level display: it displays the audio signal level. ③ Frequency menu display: when FREQ lights up, it displays the current operation frequency.
- Page 18 TS-8807PP Wireless Microphone ⑧ Sensitivity adjustment: adjustment range: 0-40dBm; The smaller the number is, the lower sensitivity is, and the closer the operation range is, but the higher anti-interference capability is, and vice versa. ⑨ Audio balanced output: XLR connector, signal output of each channel on each side.
-
Page 19: Transmitter Display
TS-8807PP Wireless Microphone ⑥ Battery compartment: used to load AA battery. ⑦ Low-cut switch: set it to ON to filter LF ambient noise below 150Hz(the noise of transportation, air conditioner, vibration,etc),Set it to OFF to pick up normally. ⑧ Mute LED: it lights up green. When turn off the mute function, it lights up red. -
Page 20: Transmitter Installation
TS-8807PP Wireless Microphone Transmitter installation Figure A 1. Battery installation: press the battery compartment button and take out the compartment. Load two AA batteries in the compartment according to correct polarity. Push the battery compartment in fully. Refer to the figure A below. -
Page 21: Receiver Installation
TS-8807PP Wireless Microphone Receiver installation 1. Antenna installation: connect the external antenna with the antenna connector of receiver, and turn it clockwise fully. Refer to figure C below. 2. Put the side marked with frequency of antenna upward. Fold the antenna to form a 90° angle with the receiver. - Page 22 TS-8807PP Wireless Microphone Operation Instruction ①Before turning on the receiver, do not turn on the transmitter. Reduce the receiver volume, then press the receiver power switch for 3 seconds. When the receiver is powered on, LCD lights up and displays all characters and the receiving frequency.
- Page 23 TS-8807PP Wireless Microphone 2. Auto-scanning operation Refer to figure ①. Press the relative channel “▲”button for 3 seconds. The relative receiver channel automatically scans. The frequency changes. When the frequency without noise is scanned, the receiver automatically has infrared matching status (refer to figure ②). At this time, turn on the transmitter.
- Page 24 TS-8807PP Wireless Microphone Figure ⑦ Notices ① If the omni-directional antenna is used for the receiver. Keep the antenna 0.5m away from the wall (especially metal object). ② The receiving rang is relative to many factors. If there is no big metal part in the transmission direction, the transmission effect is better.
