TS-K300
系列
无线麦克风

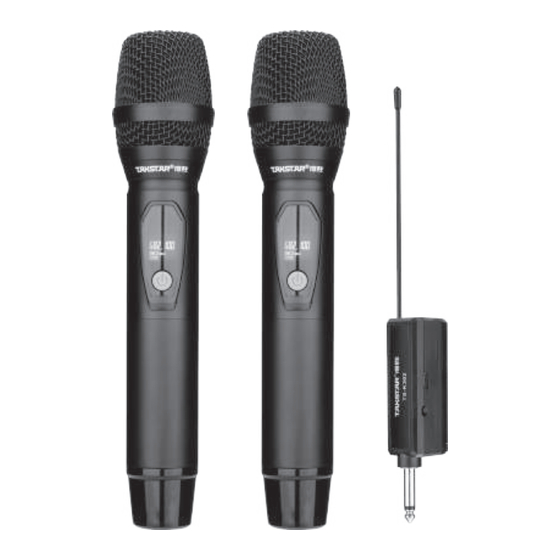

TS-K300 Series Wireless Microphone
使用手册 | User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TS-K300 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Takstar TS-K300 Series

Summary of Contents for Takstar TS-K300 Series

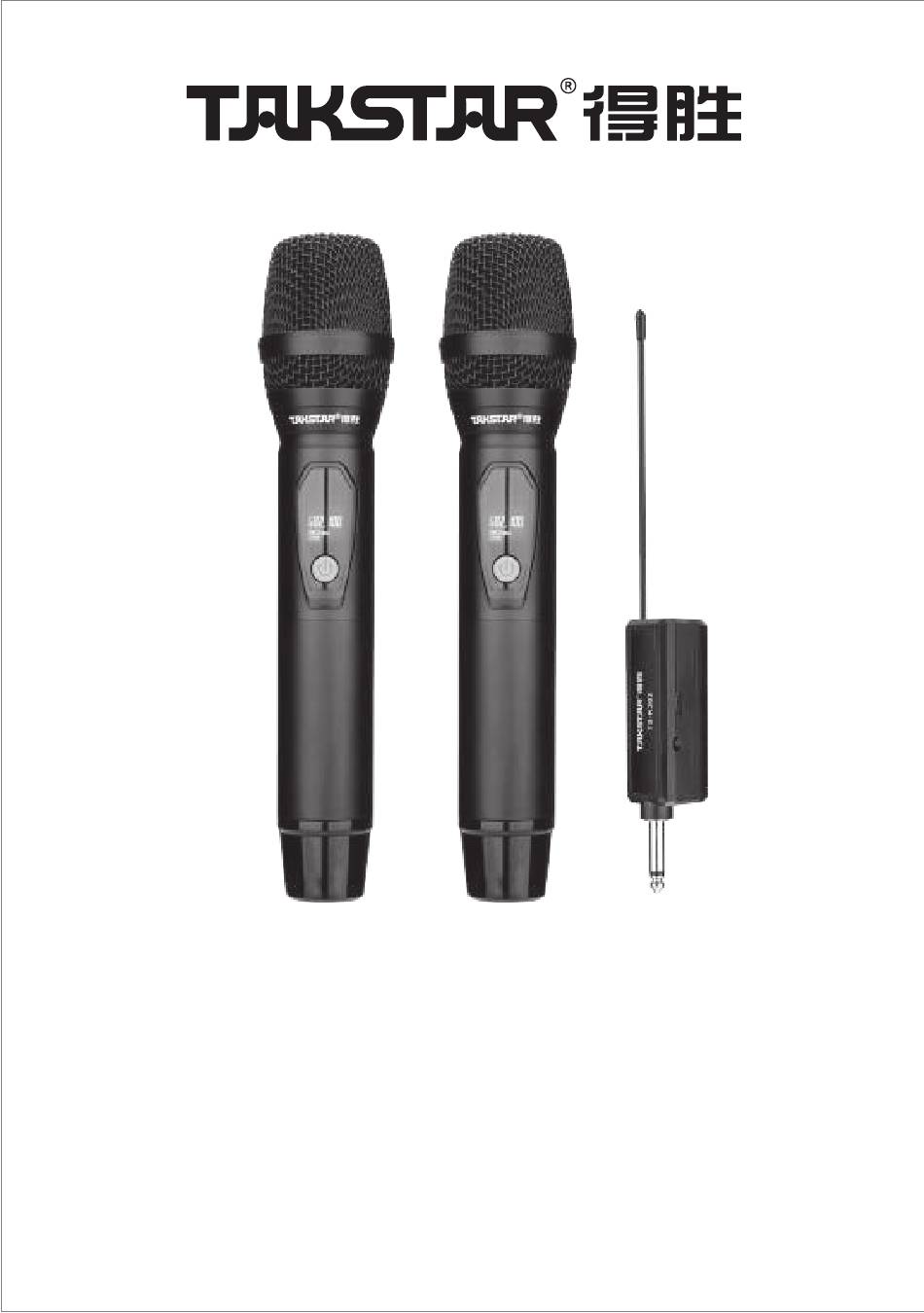

  • Page 1 TS-K300 系列 无线麦克风 TS-K300 Series Wireless Microphone 使用手册 | User Manual...
  • Page 2 系列 无线麦克风 TS-K300 前言 尊敬的用户： 感谢您选购得胜TS-K300系列无线麦克风， 为了您能够更好地了解使用本产 品， 建议您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官方 服务热线400 6828 333或微信扫描二维码关注得胜官方公众号 与我们联系。 产品特性 • 即插即用免设置， 自动连接， 抗干扰强， 信号稳定传输距离达25米； • U段防啸叫， 25组频点调节， 多套麦克风同时使用不串频； • 采用动圈式咪芯， 声音清晰饱满， 还原度高； • 具有音量调节功能， 可根据使用的场合灵活调整音量大小； • 液晶LED显示频率、 电池电量等信息， 工作状态一目了然； • 内置耐久型锂电池， 可循环充电使用， 续航时长约8小时； •...
  • Page 3 系列 无线麦克风 TS-K300 标准配置 TS-K301 （一拖一） TS-K300手持发射器..................1支 TS-K301M接收器 ..................1个 麦克风套 ..................... 1个 防滑圈......................1个 转接头......................1个 充电线......................1条 说明书......................1份 TS-K302 （一拖二） TS-K300手持发射器..................2支 TS-K302M接收器 ..................1个 麦克风套 ..................... 2个 防滑圈......................2个 转接头......................1个 充电线......................1条 说明书......................1份...
  • Page 4 系列 无线麦克风 TS-K300 技术参数 手持发射器 接收器 手持发射器 • 拾音器： 动圈音头 • 音频输出： 6.35线路输出 • 指向性： 单指向 • 电池类型： 锂离子电池 • 发射功率： 小于10mW • 电池规格： 3.7V/1200mAh • 动态范围： ≥90dB • 充电方式： Type-C充电 • 频率响应： 70Hz-18kHz • 频率范围： A通道 （640MHz-652MHz) B通道 （655MHz-667MHz) •...
  • Page 5 系列 无线麦克风 TS-K300 功能示意 手持发射器 ② ① ③ ④ ⑤ ① 电源键： 长按电源键开启或关闭麦克风。 ② 显示屏： 显示麦克风工作频率、 音量大小、 电池电量等信息。 ③ 音量+键： 点按增加音量， 共20级音量大小可供调节。 ④ 变频键： 在对频成功状态下， 点按该按键可进行频率调整。 ⑤ 音量-键： 点按减小音量， 共20级音量大小可供调节。...
  • Page 6 系列 无线麦克风 TS-K300 接收器 ⑤ ③ ① ④ ② ① 电源开关： 拨动开关至 “ON” 位置时开机， 拨动开关至 “OFF” 位置时关机。 ② 工作指示灯： 开机闪烁， 配对完成常亮， A通道红灯/B通道蓝灯。 ③ 电量指示灯： 开机常亮绿灯， 充电常亮红灯， 充满电红灯熄灭。 ④ Type-C接口： 通过使用Type-C充电线连接电源适配器给接收器充电。 ⑤ Ø6.35mm插头： 与带有Ø6.35mm麦克风接口的音频设备连接， 如设备的麦克 风接口为Ø3.5mm规格， 请使用标配的转接头连接。...
  • Page 7 系列 无线麦克风 TS-K300 使用说明 一、 对频方法 打开手持麦克风及接收器电源开关， 将自动配对连接， 待接收器工作指示灯变为 常亮， 则表示已对频成功。 二、 变频方法 打开手持麦克风及接收器电源开关， 确保在对频成功状态下， 每点按一次手持麦 克风变频键， 可切换至下一个工作频率， 同时接收器工作指示灯闪烁1下后恢复 常亮， 表示变频成功。 三、 连接音频设备 1. 连接使用时， 应先将所连音频设备 （音箱、 调音台、 声卡等） 的麦克风音量调小， 以免声压过大对扬声器造成冲击； 尽可能地拉开麦克风与扬声器的距离， 避免麦 克风和扬声器相对， 以免影响麦克风音质及有效控制反馈啸叫。 2. 将接收器连接到音频设备的Ø6.35mm麦克风接口， 如音频设备的麦克风接口 为Ø3.5mm规格， 请使用标配的Ø6.35mm转Ø3.5mm转接头进行连接， 如下图 所示。...
  • Page 8 系列 无线麦克风 TS-K300 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的人身伤 害或财产损失， 使用本产品前， 请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要在 超过产品功率及大音量下长时间使用， 以免造成产品异常； 2. 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插头， 然后将产品送售后服务网点检修； 3. 本产品及附件都应放置在室内干燥通风处， 请勿长期存放在潮湿、 灰尘多的环 境， 使用中避免靠近火源、 雨淋、 进水、 过度碰撞、 抛掷、 振动本机及覆盖通风孔， 以 免损坏其功能； 4. 使用该产品时需遵守相关安全规定， 法律法规明确禁止使用场合请勿使用本产 品，...
  • Page 9 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型 的废弃物会有潜在的有害物质， 可能对环境和人类健康产生负面影响， 所以本产品不应与您的家庭垃圾一起处置， 应将本产品应交由授权的 电气和电子设备 （WEEE） 回收站回收。 同时， 您在正确处理本产品的同时将有 助于自然资源的有效利用。 如需了解更多有关您可以在何处放置废物回收设备 的信息， 请联系您当地的城市办事处、 废物管理局或家庭废物处理服务部门。 关于本使用手册 本使用手册中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改 进产品， 本使用手册可能不符合您的特定产品的技术规格。 要获取最新版使用手 册， 请访问得胜官网， 然后下载使用手册文件。 技术规格、 设备或另售的附件在各 个地区可能有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和深 层产品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限公司 在中国和/或其他国家/地区的注册商标或商标。 所有其它商标均是其各自所有 者的财产。...
  • Page 10 Wireless Microphone TS-K300 Series Preface Dear Customer, Thank you for purchasing Takstar TS-K300 Series Wireless Microphone. To better understand and use the product, please read this manual thoroughly. If you have any questions or suggestions, please contact our local dealer.

  • Page 11: Package Contents

    Wireless Microphone TS-K300 Series Package Contents TS-K301 (Single Channel) 1 × TS-K300 Handheld Transmitter 1 × TS-K301M Receiver 1 × Microphone Windscreen 1 × Anti-slip Ring 1 × Adapter 1 × Charging Cable 1 × User Manual TS-K302 (Dual Channel) 2 ×...

  • Page 12: Specifications

    • Charging Time: ~2 hours (5V/1A) • Operating Time: ~8 hours Receiver • Audio Output: 6.35mm line output • Battery Type: Lithium-ion • Battery Spec: 3.7V/1200mAh • Charging Method: Type-C Note: The above data are measured by Takstar laboratory which has the final interpretation right!

  • Page 13: Function Descriptions

    Wireless Microphone TS-K300 Series Function Descriptions Handheld Transmitter ② ① ③ ④ ⑤ ① Power Button: Long press to turn on/off the mic. ② Display Screen: Shows frequency, volume, battery level, etc. ③ Volume + Button: Press to increase volume (20 levels).
  • Page 14 Wireless Microphone TS-K300 Series Receiver ⑤ ③ ① ④ ② ① Power Switch: Slide to turn on/off. ② Working Indicator: Flashes (red on channel A, blue on channel B) when powered on, turns solid when paired. ③ Battery Indicator: Green light when on; red light when charging, off...
  • Page 15 Wireless Microphone TS-K300 Series Operating Instructions 1. Pairing Method - Turn on the power switches of the handheld mic and receiver. - They will automatically pair and connect. - When the receiver's working indicator changes to solid color, it indicates successful pairing.
  • Page 16 Wireless Microphone TS-K300 Series Receiver Receiver - Adjust the mic volume using the volume button on the mic or the mic volume control on the audio device if the volume is too low.

  • Page 17: Safety Instructions

    Wireless Microphone TS-K300 Series Safety Instructions To avoid electric shock, overheat, fire, radiation, explosion, mechanical risk and injury or property loss due to improper use, please read and observe the following items before use: 1. Adjust the volume to proper level during operation, and do not place it close to human ears to prevent hearing damage.

  • Page 18: Label Meanings

    For the latest version/more information, please visit our website: https://www.takstar.com/ Copyright ©2024 TAKSTAR. TAKSTAR, 得胜 and their respective logos are registered trademarks or trademarks of Guangdong Takstar Electronic Co., Ltd. in the PRC, and/or other countries. All other trademarks are the...
  • Page 20 地址: 广东省惠州市博罗县龙溪街道富康一路2号 服务热线：400 6828 333 传真：0752 6383950 邮箱：xs@takstar.com 网址：www.takstar.com Designed & Manufactured by: Guangdong Takstar Electronic Co., Ltd. Address: No.2 Fu Kang Yi Rd., Longxi Boluo Huizhou, Guangdong 516121 China Tel: 86 752 6383644 Fax: 86 752 6383952 Email: sales@takstar.com...
