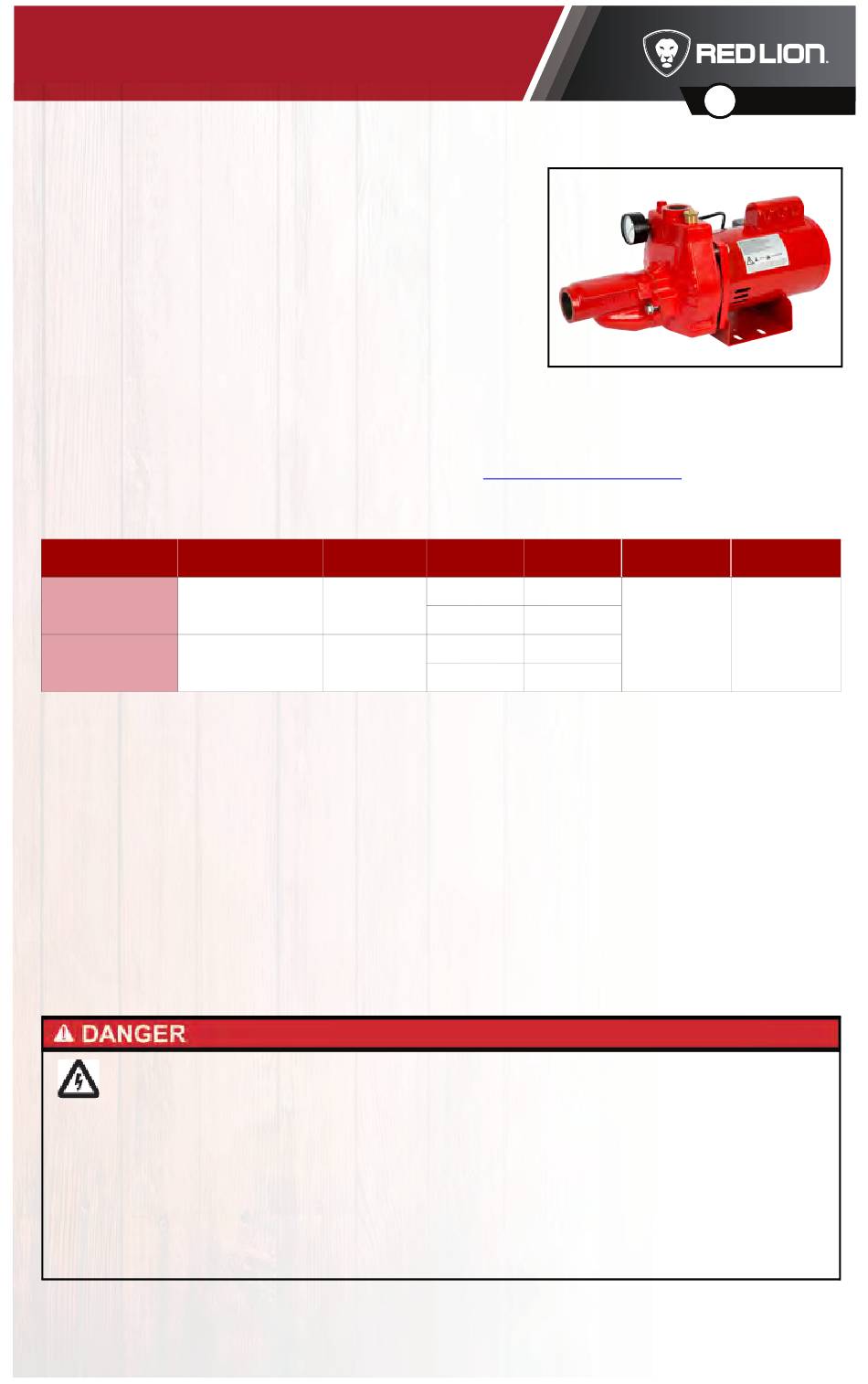

OWNER'S MANUAL

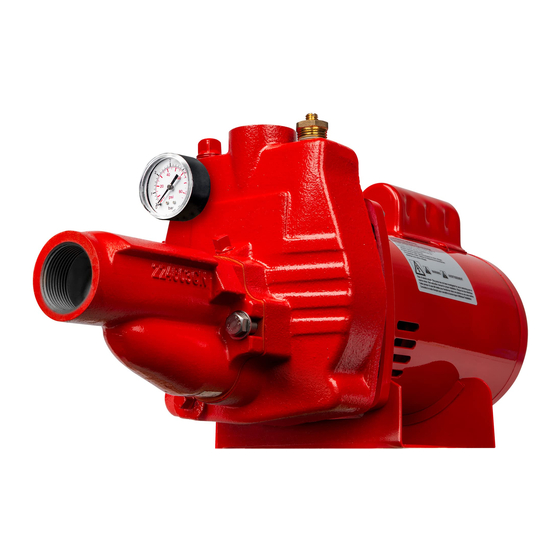

RJC-50-PREM/RJC-75-PREM Convertible Jet Pump
This pump is designed to be used with shallow wells down to 25
feet (7.6 m) and deep wells down to 90 feet (27.4 m), lower
depths at high altitudes. The pump includes an injector kit, which
consists of a cast iron injector assembly that has a nozzle and
venturi threaded into it. This injector assembly is set up for shal-
low well use. Additional venturis are included for deep well appli-
cations. Some models also include a deep well nozzle. The venturi
and nozzle are designed specifically for certain depths to
optimize performance. The injector assembly should always be replaced at the same time the pump is
replaced.
This product is covered by a Limited Warranty for a period of 3 years from the date of original purchase by
the consumer. For complete warranty information, refer to www.redlionproducts.com.
Specifications
Model
RJC-50-PREM
RJC-75-PREM
SAFETY INSTRUCTIONS
This equipment should be installed and serviced by technically qualified personnel who are familiar with
the correct selection and use of appropriate tools, equipment, and procedures. Failure to comply with
national and local electrical and plumbing codes and within Red Lion recommendations may result in elec-
trical shock or fire hazard, unsatisfactory performance, or equipment failure.
Know the product's application, limitations, and potential hazards. Read and follow instructions carefully to
avoid injury and property damage. Do not disassemble or repair unit unless described in this manual.
Refer to product data plate(s) for additional precautions, operating instructions, and specifications.
Failure to follow installation or operation procedures and all applicable codes may result in the following
hazards:
Risk of death, personal injury, or property damage due to explosion,
fire, or electric shock.
Do not use in explosive atmospheres or hazardous locations as classified by the NEC, ANSI/NFPA70.
Do not handle a pump or pump motor with wet hands or when standing on a wet or damp surface or in water until the
unit is unplugged or electrically disconnected.
Do not use to pump flammable, combustible, or explosive fluids such as gasoline, fuel oil, kerosene, etc.
When a pump is in its application, do not touch the motor, pipes, or water until the unit is unplugged or electrically dis-
connected.
If the power disconnect is out of sight, lock it in the open position and tag it to prevent unexpected application of power.
If the disconnect panel is not accessible in an emergency, contact the power company to stop service.
Item Number
602136
602137
HP
Volts
115
½
230
115
¾
230
EN
EN
Amps
Intake
14.4
7.2
1 ¼" FNPT
17.6
8.8
English
English
English
English
Discharge
1" FNPT
