OWNER'S MANUAL
MANUAL DEL PROPIETARIO
MANUEL D'UTILISATION
BETRIEBSANLEITUNG
ARP-1000M / ARP-1000DM / ARP-1000E / ARP-1000DE

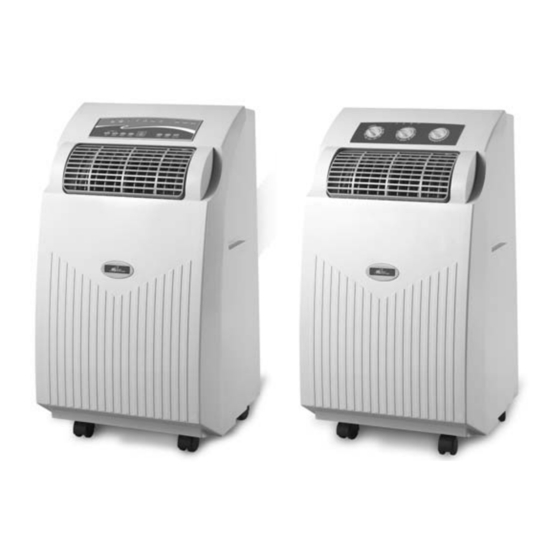

PORTABLE AIR CONDITIONER
AIRE-CONDICIONADO PORTABLE
Read and retain these instructions for future reference
Lea y tenga presente estas instrucciones para futuras consultas
Royal Centurian Inc.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARP-1000DE and is the answer not in the manual?

Questions and answers

Related Manuals for Royal Sovereign ARP-1000DE

Summary of Contents for Royal Sovereign ARP-1000DE

  • Page 1 OWNER’S MANUAL MANUAL DEL PROPIETARIO MANUEL D'UTILISATION BETRIEBSANLEITUNG ARP-1000M / ARP-1000DM / ARP-1000E / ARP-1000DE PORTABLE AIR CONDITIONER AIRE-CONDICIONADO PORTABLE Read and retain these instructions for future reference Lea y tenga presente estas instrucciones para futuras consultas Royal Centurian Inc.

  • Page 2: Portable Air Conditioner

    PORTABLE AIR CONDITIONER Model ARP-1000M / ARP-1000DM / ARP-1000E / ARP-1000DE...

  • Page 3: Before Use

    • Keep curtains or blinds closed during the sunniest part of the day. • Keep filters clean. • Once room has reached the desired conditions, reduce temperature and ventilation settings. ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE FIG.1 FIG.3 FIG.2 FIG.4...
  • Page 4 2. Air outlet 3. Carrying handle 4. Caster Accessories 10. Air Conditioner adaptor - for insertion over hose and into back of the air conditioner. 11. Window adaptor - for insertion over hose and into window spacer. 12. Exhaust hose 13.

  • Page 5: Installation Of The Exhaust Pipe

    NOTE: Install window vent vertically or horizontally depending on window style. Window Spacer may be cut to fit. If window spacer does not fill opening completely a custom made spacer from your local home improvement store can be made. ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE Outward Adapter FIG.5 FIG.7 FIG.6...

  • Page 6: Mounting Of The Exhaust Pipe

    Mounting of the exhaust pipe • Using only the hose provided, screw unit adapter to exhaust hose then clip the unit adaptor to the back of the air conditioner. • Avoid kinks and bends in the exhaust hose as this will cause expelled moist air to build up causing the unit to overheat and shut down.

  • Page 7: Installation Of The Carbon Filter

    4. 'Full water' indicator 5. Heating operating indicator 6. Timer (1-8 hours) as well as ON/OFF switch 7. Speed switch with options for - FAN, LOW COOL, HIGH COOL, LOW HEAT, HIGH HEAT. 8. Thermostat ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE FIG.13...
  • Page 8 Turn the speed switch to select required setting: LOW FAN, HIGH FAN, LOW COOL, HIGH COOL Cooling & heating models (ARP-1000DM and ARP-1000DE) Turn the speed switch to select required setting: FAN, LOW COOL, HIGH COOL, LOW HEAT, HIGH HEAT Setting temperature Turn the THERMOSTAT to regulate the temperature desired: The cooling intensity increases clockwise.

  • Page 9: Setting Mode/Function

    4. High ventilation indicator 5. Automatic mode indicator 6. Cooling mode indicator 7. Fan mode indicator 8. Heating mode indicator (For ARP-1000DE and ARP-1000DM models only) 9. Timer operation indicator 10. Compressor operation indicator 11. Sleep function indicator Turning ON/OFF Press ON/OFF button, the unit will start automatically.

  • Page 10: Setting Timer

    Setting temperature Press the 'Temperature up' or 'Temperature down' button to regulate the temperature desired. The display window will show the temperature which you have set as you press the 'Temperature up' or 'Temperature down' button. Otherwise, it will always show the ambient temperature. The preset temperature of this machine is: 75 Setting ventilation speed 1.
  • Page 11 For the electronic model, both of the compressor and motor will stop. The COMP. indicator light will flash. To resume the cooling function, empty the water by the following steps: 1. Turn off the air conditioner and avoid moving it when full. 2. Position the water tray underneath the drain hole.
  • Page 12 If you wish to operate the unit without the need to empty the water tank, please: • Remove the drain knob and rubber plug and retain for future use. • Connect the drain tube supplied to the water outlet as shown and locate the other end into a drain.

  • Page 13: Maintenance

    MAINTENANCE Always unplug the air conditioner from the outlet before cleaning. To maximize the efficiency of the air conditioner clean regularly. Cleaning the housing Use a soft, damp cloth to wipe the body clean. Never use chemicals, gasoline, detergents, chemically treated cloths, or other cleansing solutions, as such could possible damage the cabinet.

  • Page 14: Troubleshooting

    TROUBLE SHOOTING The air conditioner does not run: The machine seems to do little: The machine seems to do nothing: Too noisy: The compressor doesn't run: * Never try to repair or dismantle the unit yourself Is the air conditioner plugged in? •...
  • Page 15 Net Weight Dimension Noise Level NOTE: 1. Heating capacity is only for the models with the heating function, i.e. model no. ARP-1000DM & ARP-1000DE. 2. Measuring condition for above is: Cooling - RT 80.6° F (27 C), RH60% Heating - RT 68° F (20...

  • Page 16: Full One Year Warranty

    This warranty is in lieu of any and all expressed warranties. In no event shall Royal Sovereign be liable for consequential or incidental damages. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state.

  • Page 17: Manual Del Propietario

    Spanish MANUAL DEL PROPIETARIO ARP-1000M / ARP-1000DM / ARP-1000E / ARP-1000DE AIRE-CONDICIONADO PORTABLE Lea y tenga presente estas instrucciones para futuras consultas Royal Centurian Inc.
  • Page 18 AIRE-CONDICIONADO PORTABLE Model ARP-1000M / ARP-1000DM / ARP-1000E / ARP-1000DE...

  • Page 19: Antes De Usar La Unidad

    • Mantenga ventanas y persianas cerradas durante las horas más soleadas. • Mantenga limpios los filtros. • Cuando la habitación alcance las condiciones deseadas reduzca los valores fijados de temperatura y ventilación. ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE FIG.1 FIG.3 FIG.2 FIG.4...

  • Page 20: Parte Delantera

    COMPONENTES Parte delantera 1. Panel de Control (vea en la página 5 una ilustración del pane 2. Salida de aire 3. Manija para transporte 4. Rueda giratoria Accesorios 10. Adaptador de acondicionador - para conectar a la manguera y a la parte posterior del acondicionador 11.

  • Page 21: Instalación

    NOTA: Instalar el respiradero verticalmente o horlzontalmente dependiendo del estilo de ventana. El espaciador de la ventana se puede cortar a la medida. Si el espaciador no llena la abertura ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE Adaptador exterior FIG.5 FIG.7 FIG.6...
  • Page 22 Montaje del tubo de descarga • Utilizando la manguera provista, atornille el adaptador de la unidad a la manguera de descarga y después sujete el adaptador a la parte de atrás del acondicionador de aire. • Evite que la manguera de descarga se tuerza o se curve, ya que cualquiera de estas condiciones provoca la acumulación del aire húmedo expelido causando que la unidad se sobrecaliente y se detenga.
  • Page 23 5. Indicador de funcionamiento de la calefacción 6. Temporizador (1-8 horas) y llave de encendido/apagado (ON/OFF) 7. Llave de velocidades con opciones para VENTILACIÓN, REFRIGERACIÓN BAJA, REFRIGERACIÓN ALTA, CALEFACCIÓN BAJA, CALEFACCIÓN ALTA. 8. Termostato ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE FIG.13...

  • Page 24: Regulación De Temperatura

    Modelos sólo refrigeración (ARP-1000M y ARP-1000E) Gire la llave de velocidades para seleccionar la opción deseada: VENTILACIÓN BAJA, VENTILACIÓN ALTA, REFRIGERACIÓN BAJA, REFRIGERACIÓN ALTA Modelos con refrigeración y calefacción (ARP-1000DM y ARP-1000DE) Gire la llave de velocidades para seleccionar la opción deseada: VENTILACIÓN, REFRIGERACIÓN BAJA, REFRIGERACIÓN ALTA, CALEFACCIÓN BAJA, CALEFACCIÓN ALTA Regulación de temperatura...
  • Page 25 6. Indicador de modo de refrigeración 7. Indicador de modo de ventilación 8. Indicador de modo calefacción (sólo para modelos ARP-1000DE y ARP-1000DM) 9. Indicador de funcionamiento del temporizador 10. Indicador de funcionamiento del compresor 11. Indicador de la función sueño 12.

  • Page 26: Selección De La Temperatura

    Selección de la temperatura Oprima el botón 'Aumento de temperatura' o 'Disminución de temperatura' para regular la temperatura deseada. El indicador visual muestra la temperatura seleccionada. Si dichos botones no se oprimen el indicador visual muestra la temperatura ambiente. Los valores predeterminados de temperatura son: 75 F/20 C para calefacción..
  • Page 27 5. Repita hasta que la unidad se vacíe. 6. Vuelva a colocar el tapón de goma y apriete firmemente la perilla de drenaje. 7. Encienda la unidad - la luz COMP no debe parpadear. ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE FIG.20 FIG.22 FIG.21...
  • Page 28 Si desea operar la unidad sin tener que vaciar el tanque de agua: • Retire la perilla y el tapón de goma del drenaje y consérvelos para usarlos en el futuro. • Conecte el tubo de drenaje suministrado a la salida del agua como se muestra y coloque el otro extremo en un desagüe.

  • Page 29: Mantenimiento

    • Desenchufe y guarde el cordón de alimentación como se muestra. • Para guardar la unidad vuelva a colocarla en la caja original o tápela. • Mantenga siempre la unidad en posición normal. ARP-1000M / ARP-1000DM ARP-1000E / ARP-1000DE FIG.26...

  • Page 30: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS El acondicionador de aire no funciona: El aparato parece tener bajo rendimiento: El aparato parece inactivo: El aparato es demasiado ruidoso: El compresor no funciona: * Nunca intente reparar o desmontar la unidad por sus propios medios •...
  • Page 31 Nivel de ruido NOTA: 1. La capacidad de calefacción se refiere solamente a los modelos que poseen dicha función, o sea, los modelos Nº ARP-1000DM y ARP-1000DE. 2. Las condiciones de medición para los datos anteriores son las siguientes: Refrigeración - Temperatura ambiente 80.6 °F (27 Calefacción - Temperatura ambiente 68 °F (20...
  • Page 32 GARANTÍA LIMITADA POR CINCO AÑOS (COMPRESOR) El compresor del Acondicionador de Aire Portátil Royal Sovereign posee una garantía de cinco años a partir de la fecha de compra, si el acondicionador de aire se opera y mantiene de acuerdo al manual de instrucciones provisto con el producto. Royal Sovereign suministrará sin cargo un compresor de reemplazo (solamente el repuesto), si se determina que el compresor original presenta defectos de materiales o mano de obra.
