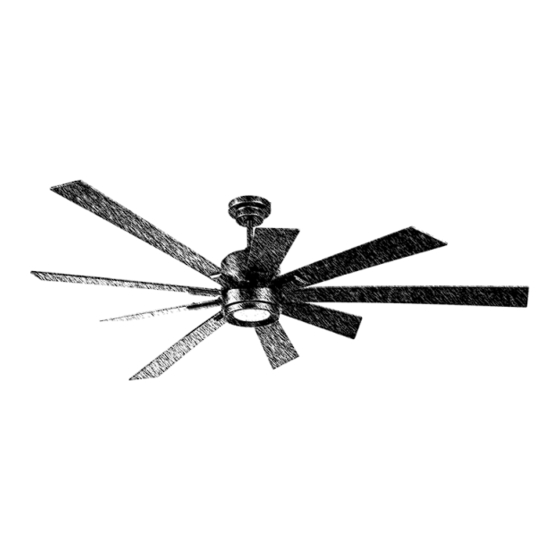

Katana

Installation Guide

For Model:

KAT72

4009218

net weight of fan: 18.96 lb (8.6 kg)

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Katana KAT72 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftmade Katana KAT72

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Katana Installation Guide For Model: KAT72 Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS. CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, inches ensure that the hanging location allows the 7 feet (76cm) (2.13m) blades a clearance of 7 feet (2.13m) from the floor and 30in. (76cm) from any wall or 12ft - 20ft obstruction.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. set screw stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Remove pin and clip. Lower hanging ball and remove stop pin. Then slide hanging ball off downrod. [Refer to hanging ball diagram 1.] Remove vice from safety cable by loosening the clip...
Page 6: Wiring. Pgs
5. Fan Assembly. (cont.) wood ceiling joist With the hanging bracket secured to the outlet box and able safety cable loop to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Canopy Assembly
6. Wiring. (cont.) [PLEASE NOTE: Wall and/or handheld Modifications not approved by the party responsible for compliance remote control must be used for fan to could void the user's authority to operate the equipment. *NOTE: This equipment has been tested and found to comply with the limits for a Class B operate.
Page 8: Blade Assembly
8. Blade Assembly. motor housing--underside WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble the motor plate blades. If screws are overtightened, blades may same crack and break. shape Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades.
Page 9: Light Kit Assembly (Optional)
9. Light Kit Assembly (Optional). motor Remove 6 screws from LED plate (on housing underside of motor housing). If you wish to use the fan WITH the light, align 6 holes in shade with 6 holes in LED LED plate plate.
Page 10: Automated Learning Process./Activating Code
10. Automated Learning Process./Activating Code. REMOTE CONTROL LED LIGHT FAN OFF WALL CONTROL LED LIGHT IMPORTANT: Remote and wall FAN OFF controls must be FAN SPEED FAN SPEED SYNCHRONIZED with REVERSE fan in order to REVERSE UP LIGHT properly function. UP LIGHT LIGHT KIT LIGHT KIT...
Page 11: Testing Your Fan
11. Testing Your Fan. It is recommended that you test fan before finalizing installation. Locate handheld remote control. Test fan speeds with the different fan speed buttons (1 - 6) on handheld remote control. Test the light ON/OFF function with button and then test the dimmer function by pressing it and holding it down for up to 5 seconds.
Page 12: Troubleshooting
1. Check power to wall switch/wall control. 2.Verify that wall control (optional use) is wired properly. Return fan, shipping prepaid, to Craftmade. We will repair 3. Check to be sure code switches in remote control or ship you a replacement fan, and we will pay the return transmitter (and wall control, if applicable) are set shipping cost.
Page 13 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Katana Guía de instalación Para modelo: KAT72 Índice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje. Pág. 3 Ensamblaje del ventilador.
Page 14 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 15 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 16 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, estar seguro 76cm de que el lugar en donde va a colgar el ventilador le 2,13 m pulg.) permite un espacio libre de 2,13m (7 pies) entre las (7 pies) puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y cualquier pared u otra obstrucción.
Page 17 5. Ensamblaje del ventilador. tornillo de perno fijación de tope Para quitar la bola que sirve para colgar del tubo provisto aflojar el tornillo de fijación de la bola que sirve para colgar. Quitar el perno y la clavija. Bajar la bola que sirve para colgar y quitar la bola que sirve para colgar del tubo bola que sirve para colgar...
Page 18 5. Ensamblaje del ventilador. (cont.) viga de madera Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. bucle del cable Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo de seguridad por la abertura del soporte de montaje y dejar que se detenga la bola en el soporte de montaje.
Page 19 6. Instalación eléctrica. (cont.) [FAVOR DE DARSE CUENTA: Hay que utilizar el control de pared y/o el control remoto de mano Las modificaciones no aprobadas por la parte responsable de la conformidad podrían invalidar la autorización del usuario para manejar el equipo. para que funcione el ventilador.
Page 20 8. Colocación de las aspas. ADVERTENCIA: Para reducir el riesgo de lesiones bastidor del motor--lado inferior corporales graves, NO utilizar herramientas eléctricas para ensamblar las aspas. Si aprieta demasiado los tornillos, las aspas podrían placa del motor agrietarse y quebrarse. misma forma Para ahorrar tiempo: Se pueden poner las...
Page 21 9. Instalación del juego de luz (opcional). bastidor del motor Quitar los 6 tornillos de la placa LED (en la parte inferior del bastidor del motor). Si desea utilizar el ventilador CON la luz, alinear los 6 agujeros en la pantalla con los placa LED 6 agujeros de la placa LED.
Page 22 10. Proceso de aprendizaje automático./El activar el código. CONTROL REMOTO CONTROL APAGADO DEL DE PARED VENTILADOR APAGADO DEL LUZ LED VENTILADOR VELOCIDAD DEL VELOCIDAD DEL IMPORTANTE: VENTILADOR VENTILADOR Hay que SINCRONIZAR REVERSA REVERSA el control remoto y el control de pared con LUZ SUPERIOR SUPERIOR el ventilador para que...
Page 23 11. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Localizar el control remoto de mano. Verificar las velocidades del ventilador con los diferentes botones de velocidad (1 - 6). Poner a prueba la función de luz de APAGADO y ENCENDIDO con el botón y luego poner a prueba la funcionalidad del reductor de...
Page 24 Craftmade pagará los gastos de envío de regreso. batería. GARANTÍA LIMITADA DE 6 AÑOS hasta DE POR VIDA: CRAFTMADE reparará...
