LEGRAND 0 698 74L Quick Start Manual

Commande d'éclairage simple sans ls, sans pile
0 698 74L/84L/93L/94L
Nécessite l'installation préalable d'un pack de démarrage connecté "... with Netatmo".
Module Control
Composition du pack :

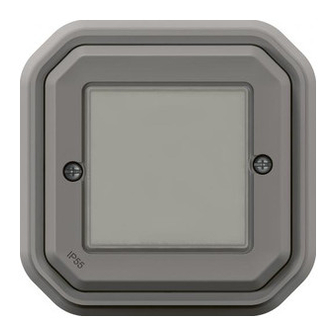

Commande d'éclairage sans ls, sans pile
Bouton de
con guration
Bande de fréquences : 2,4 à 2,4835 GHz
Niveau de puissance : < 20 mW
A
1
A
1
A
2
A
Tapotez 3 fois le produit laire que vous souhaitez commander avec la commande sans ls, sans pile
1
Le voyant du produit à commander clignote rapidement.
A
Pour le cas spéci que du télérupteur, appuyez sur le bouton principal du télérupteur jusqu'à ce que le témoin de
2
con guration clignote lentement en bleu, le relâcher puis tapotez 3 fois le produit laire que vous souhaitez
commander avec la commande sans ls, sans pile. Le voyant du produit à commander clignote rapidement.
B
Tout en maintenant l'appui sur le bouton «con guration» de la commande sans ls, sans pile, appuyez
brièvement sur le bouton «ON» ou «OFF» de la commande sans ls, sans pile.
C
Le voyant du produit à commander s'allume brièvement en bleu xe, puis redevient vert, l'association est réussie.
Véri ez que votre commande est correctement associée en e ectuant une commande ON, puis OFF
Association multiple : Vous pouvez commander plusieurs appareils et éclairages avec une même commande sans ls,
sans pile, en répétant l'opération sur chaque produit que vous souhaitez commander.
Finalisez la con guration
OU
< 1 s
< 1 s
Pour terminer votre installation, appuyez brièvement
sur le bouton de con guration du Module Control ou
au centre de la Commande générale sans ls
Départ/Arrivée.
Tous les voyants des produits s'éteignent.
Prise Control et Commande générale
sans ls Départ/Arrivée
Ou
Appui court ON/OFF
Appui long Var +25%
(2 appuis courts
Appui court ON/OFF
Appui long Var -25%
(2 appuis courts
Ne pas démonter
le doigt
de commande
B C
+
B
C
+
B
C
+
En cas de besoin, e acez la con guration de la
commande sans ls , sans pile.
+
Tout en maintenant l'appui sur le bouton "con guration",
appuyez sur le bouton haut de la commande sans fils, sans
pile pendant 5 secondes.
Validez que votre commande est correctement
réinitialisée en e ectuant une commande ON, puis OFF.
3
Démarrez la con guration de la commande sans ls, sans pile
Appuyez sur le bouton de con guration du Module Control ou au centre de la Commande
générale sans ls Départ/Arrivée jusqu'à ce que le voyant s'allume brièvement en vert,
puis relâchez l'appui. Tous les voyants des produits câblés
s'allument en vert xe.
OFF)
OFF)
Associez les commandes sans ls, sans piles pour contrôler des produits laires
connectés (interrupteur, micromodule, prise, télérupteur).
Assurez-vous que les voyants des produits câblés sont toujours vert xe.
Sinon, recommencez l'étape
Utilisation en télécommande :
Fixation au mur :
H < 2m
H > 2m
www.legrand.fr/069874L
LEGRAND - Pro and Consumer
Service - BP 30076
87002 LIMOGES CEDEX FRANCE
www.legrand.com
Téléchargez l'application
Votre installation est prête, vous pouvez télécharger l'application
Legrand Home+Control pour contrôler à distance vos éclairages,
volets roulants et appareils électriques.
FCC ID: 2ACN8-ZLGP1X
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux FCC RF et CNR d'Innovation, Sciences et
Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux
conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'appareil doit accepter tout brouillage radioélectrique
subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Le présent appareil est conforme aux niveaux
limites d'exigences d'exposition RF aux personnes dé nies par la FCC et l'ISDE. L'appareil ne doit pas être installé à proximité ou
être utilisé en conjonction avec une autre antenne ou un autre émetteur. Mise en garde FCC: Les changements ou modi cations non
expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement.
Note FCC : Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15
des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation
résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux
instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des
interférence ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception
5 s
de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de
corriger l'interférence par une ou plusieurs des mesures suivantes : (1) Réorientez ou déplacez l'antenne de réception. (2) Augmentez la séparation
entre l'équipement et le récepteur. (3) Connectez l'équipement à une prise sur un circuit di érent de celui auquel le récepteur est connecté.
(4) Consultez le revendeur ou un technicien radio / TV expérimenté pour obtenir de l'aide.
Consignes de sécurité
Avant toute intervention, couper le courant. Respecter
strictement les conditions d'installation et d'utilisation.
Ou
> 3 s
.
2
Montage :
Perçage avec
un tournevis
Montage du joint (vue arrière)
plat
Vis non
fournies
Le soussigné, LEGRAND, déclare que l'équipement radioélectrique
du type (0 698 74L/84L/93L/94L) est conforme à la directive
2014/53/UE. Le texte complet de la déclaration UE de conformité est
disponible à l'adresse suivante : www.legrandoc.com
IC: 12132A-ZLGP1X
4
Montage :
Fixation au mur :
Pré-perçage avec un
tournevis plat
1
Faire un visuel avec
tournevis et marteau.
2
3
1/4
x 4
1/4
4
x 4
5
Model : ZLGP17
Model: ZLGP17
