Tecnar accuraspray CS Quick Start Manual

Avant
de commencer
Déballer les pièces
La boîte doit contenir les objets suivants :
1. Contrôleur
2. Unité IHM

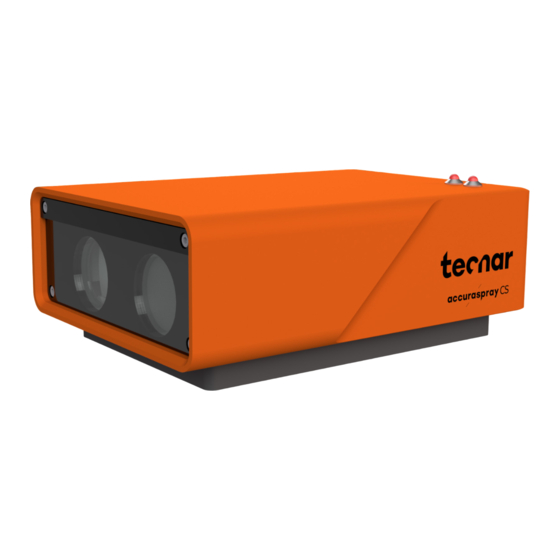

3. Tête de capteur
4. Filtre à air et tuyaux
5. Pyromètre de substrat et son support (en option)
6. Câble de communication, câble d'alimentation du laser
et câble de l'interrupteur de sécurité
7. Lunettes de sécurité
Ouvrez la boîte avec précaution, sortez-en les objets représentés, et
placez le tout sur une surface de travail.
Register Now
Activate your warranty.
Get your free virtual training.
Registration
Using QR Code
or online :
spraysensors.tecnar.com
/registration
Guide d'installation rapide
Monitoring en ligne
des procédés de projection à froid
sur le plancher de production
Activez votre garantie et obtenez plusieurs
autres avantages.
Notre processus d'enregistrement facile vous
permet de tirer le meilleur parti de votre capteur
et d'avoir l'esprit tranquille grâce à votre
garantie.
- Obtenir une formation virtuelle gratuite
- Télécharger le manuel et les procédures
- Recevoir des alertes de mise à jour
- Discuter avec l'équipe technique
- Bénéficier de votre garantie
4
B
1
2
3
4
A
4
3 2
5
6
7
3 2
Avertissement concernant
les produits laser de classe 4 :
Danger : rayonnement laser invisible.
Éviter l'exposition des yeux
ou de la peau aux rayonnements
directs ou diffus. (Longueur d'onde
émise : 900 - 1000 nm, puissance
de sortie maximale : 40 W)
Veuillez vous référer au manuel
d'utilisation 40101-00075 section
sécurité laser pour plus d'informations.
