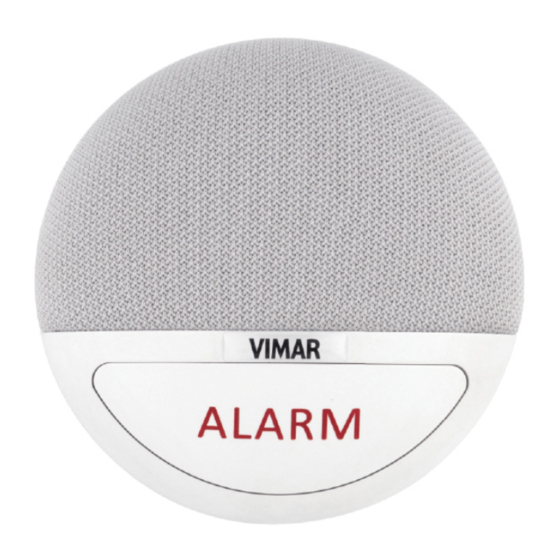

CALL-WAY
03890
Vivavoce per chiamata Telesoccorso.
Dispositivo di telesoccorso adatto alla chiamata via rete cellulare di numeri predefiniti. La chiamata vivavoce viene avviata premendo il pulsante
"ALARM" a bordo o tramite il pulsante dell'accessorio bracciale/pendaglio in dotazione oppure tramite un altro dispositivo collegato all'interfaccia
art. 03895. Il dispositivo consente anche la ricezione di chiamate esterne con risposta automatica.
CONTENUTO DELLA CONFEZIONE
Alimentatore
Bracciale/pendaglio (già associato)
Unità Vivavoce
Staffa per installazione a parete
(DC 9V 1A SPS)
art. 03983
ALIMENTAZIONE
Il vivavoce per chiamata telesoccorso è provvisto di un alimentatore da 9 V e di una batteria tampone ricaricabile (la durata massima della batteria
è di 36 ore) che interviene in caso di mancanza dell'alimentazione di rete. Al momento dell'installazione è necessario abilitare la batteria di backup
agendo sull'apposito interruttore posto sul retro del dispositivo.
N.B. Se il dispositivo non è alimentato da rete non è possibile eseguire le operazioni di programmazione SMS e ricevere le chiamate in ingresso.
INSTALLAZIONE
Inserimento della SIM card
• Prima di inserire la SIM nel dispositivo disabilitare l'eventuale codice PIN. Per effettuare questa operazione inserire la SIM nello smartphone e
seguire le indicazioni relative alla disabilitazione del PIN.
• La sede per l'inserimento della SIM è posta sul retro del dispositivo.
• Inserire delicatamente la SIM nella sua sede.
• Eventuali messaggi SMS salvati sulla SIM saranno cancellati all'avvio del dispositivo.
N.B.
- Sono supportate esclusivamente SIM nel formato nano.
- Non utilizzare adattatori per inserire la SIM nella sua sede.
Installazione a parete
1. Rompere le due prefratture presenti sulla staffa di montaggio a parete.
2. Utilizzare i due fori come dima assicurandosi che il simbolo del triangolo presente sulle staffe sia rivolto verso l'alto.
3. Forare con un trapano e fissare la staffa alla parete con le viti.
4. Connettere l'alimentatore al jack DC dell'Unità Vivavoce e posizionare correttamente il cavo.
ON
ON
5. Fissare l'Unità Vivavoce sulla staffa di montaggio. Assicurarsi che il segno impresso sul dispositivo sul sia allineato con il quello posto supe-
riormente sulla staffa.
Viale Vicenza, 14
36063 Marostica VI - Italy
49401856A0 01 2304
www.vimar.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Vimar 03890
Summary of Contents for Vimar 03890
- Page 1 CALL-WAY 03890 Vivavoce per chiamata Telesoccorso. Dispositivo di telesoccorso adatto alla chiamata via rete cellulare di numeri predefiniti. La chiamata vivavoce viene avviata premendo il pulsante “ALARM” a bordo o tramite il pulsante dell’accessorio bracciale/pendaglio in dotazione oppure tramite un altro dispositivo collegato all’interfaccia art.
- Page 2 CALL-WAY 03890 6. Ruotare l’Unità Vivavoce in senso orario fino alla posizione di chiusura. Aperto Chiuso Installazione da tavolo 1. Pulire il retro dell’Unità Vivavoce con un detergente sgrassante. Connettere l’alimentatore al jack DC dell’Unità Vivavoce e posizionare corret- tamente il cavo a destra o a sinistra.
- Page 3 Il codice d’accesso utilizzato negli esempi (1111) corrisponde alle ultime 4 cifre dell’IMEI riportato nell’etichetta di tracciabilità posta sul retro del dispositivo. Esempio: ACCES:PROG,1111,1,1234 ATTENZIONE: Annota sempre il codice di accesso impostato. In caso di smarrimento rivolgersi al servizio di assistenza tecnica Vimar. Si raccomanda di modificare il codice di accesso di default. 6. Regolazione dei volumi SPKVL:PROG,<Parametro1>,<Parametro2>,<Parametro3>...
-
Page 4: Caratteristiche Tecniche
IEC 61000-3-2, EN 61000-3-3, EN 62368-1, EN 50385, EN 62479, EN IEC 63000. Vimar SpA dichiara che l’apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente indirizzo Internet: www.vimar.com. -
Page 5: Vista Frontale
Jack DC Interruttore batteria Sede per SIM Card Jack per Micro USB ATTENZIONE! In caso di sostituzione, smaltire le batterie negli appositi cassonetti per la raccolta differenziata. (non utilizzato) Viale Vicenza, 14 36063 Marostica VI - Italy 49401856A0 01 2304 www.vimar.com... -
Page 6: Package Contents
CALL-WAY 03890 Hands-free unit for remote assistance calls. Remote assistance device for calling recorded numbers by mobile phone. The hands-free call is sent by pressing the “ALARM” push button on board or using the push button on the bracelet/pendant accessory supplied, or another device connected to the interface art. 03895. The device can also receive incoming calls with automatic answering. - Page 7 Lock position Table Mounting 1. Clean the back of art. 03890 with degreaser. Connect a DC 9 V 1A SPS power adapter to DC jack and position the cable correctly to the right or left. 2. Remove the protective cover from the non-slip pad and apply to the back of art. 03890 3.
- Page 8 The access code used in the examples (1111) corresponds to the last 4 digits of the IMEI number found of the tracking label on the back of the device. Example: ACCES:PROG,1111,1,1234 CAUTION: Always note down the access code. If you lose it, contact the Vimar technical assistance service. It is recommended to change the default access code. 6. Volume adjustment SPKVL:PROG,<Parameter1>,<Parameter2>,<Parameter3>...
-
Page 9: Regulatory Compliance
EN IEC 61000-3-2, EN 61000-3-3, EN 62368-1, EN 50385, EN 62479, EN IEC 63000. Vimar SpA declares that the radio equipment complies with Directive 2014/53/EU. The full text of the EU declaration of conformity is on the product sheet available on the following website: www.vimar.com. -
Page 10: Front View
Flashes once every 5 seconds GSM fault REAR VIEW DC Jack Battery Switch SIM Card Slot WARNING: Micro USB Jack Dispose of batteries in the specific separate collection bins. (not used) Viale Vicenza, 14 36063 Marostica VI - Italy 49401856A0 01 2304 www.vimar.com...
