Vimar BY-ALARM PLUS 03839 Quick Start Manual

BY-ALARM PLUS
03839
Telecomando By-alarm Plus, collegamento in radiofrequenza 868 MHz, 4
pulsanti per inserimenti, disinserimenti, parzializzazioni di area e attivazioni,
alimentazione con batteria litio 3 V CR2032 inclusa.
Il telecomando è un dispositivo radio bidirezionale utilizzato per la gestione delle centrali 03800,
03801 e 03802. La trasmissione radio è bidirezionale ed è garantita dall'utilizzo dell'algoritmo
rolling code che permette al ricetrasmettitore 03831-03832 di controllare la validità e l'unicità di
ogni trasmissione dei radiocomandi.
I 4 tasti, contrassegnati da apposite serigrafie, sono liberamente programmabili e possono essere
utilizzati per l'accensione e spegnimento dell'allarme, attivazione e disattivazione delle uscite
attive e per molte altre funzionalità disponibili in centrale.
Il telecomando è dotato di un LED multicolore centrale che, con la sua accensione nelle diverse
fasi di utilizzo, rende intuitiva la visualizzazione dei vari stati dell'impianto. E' infine presente
un buzzer che replica con una segnlazione acustica gli stati dell'impianto visualizzati dal LED
centrale.
SEGNLAZIONI DEL LED
Il telecomando notifica all'utente, per mezzo di LED centrale, il buon fine o meno delle operazioni
effettuate e lo stato di batteria scarica.
Colore
1 lampeggio rosso
3 lampeggi rossi
3 lampeggi verdi
Acceso giallo
BATTERIE
Il telecomando è alimentato da una batteria al litio da 3 V modello CR2032 a pastiglia.
• Per procedere alla sostituzione della batteria è sufficiente aprire il contenitore del telecomando
rimuovendo la vite di fissaggio e poi sostituire la batteria facendo attenzione al corretto inseri-
mento ossia con il positivo verso l'alto.
• Per ottenere una maggiore durata si consiglia di utilizzare batterie con data di scadenza di 5
anni successiva a quella della sostituzione.
ATTENZIONE: Pericolo d'esplosione in caso di batteria sostituita con altra di tipo scorret-
to. Le batterie sostituite vanno eliminate secondo le prescrizioni del caso.
CONFIGURAZIONE E ATTIVAZIONE DEL TELECOMANDO
Per tutti i dettagli si veda il manuale del del software By-alarm Plus Manager
FUNZIONAMENTO
Nella tabella che segue sono indicate le operazioni abbinate ai tasti del telecomando, il compor-
tamento del LED e le segnalazioni acustiche del buzzer.
Pressione tasto Lampeggi LED
F1 -
F2 -
F3 -
F4 -
F1 (per 2 s) -
F2 (per 2 s) -
F3 (per 2 s) -
F4 (per 2 s) -
F2 + F3 2 verdi poi 2 rossi
F3 + F4 1 verde
Qualsiasi 2 rossi poi 2 verdi
REGOLE DI INSTALLAZIONE
L'installazione e la configurazione devono essere effettuate da personale qualificato con l'osser-
vanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i
prodotti sono installati.
CARATTERISTICHE TECNICHE
• Alimentazione: batteria al litio 3V CR2032 fornita in dotazione
• Tensione di segnalazione "Batteria bassa": < 2,12 V
• Consumo: bip
- 350 nA in standby
- 36 mA max in attivazione
49401795A0 01 2212
Significato
Comando non ricevuto
Operazione non effettuata
Operazione effettuata
Batteria scarica
.
Segnalazione da buzzer Operazione
1 tono Funzione 1
1 tono Funzione 2
1 tono Funzione 3
1 tono Funzione 4
2 toni Funzione 5
2 toni Funzione 6
2 toni Funzione 7
2 toni Funzione 8
2 toni Blocco/Sblocco telecomando
2 toni Apprendimento
1 tono Telecomando bloccato

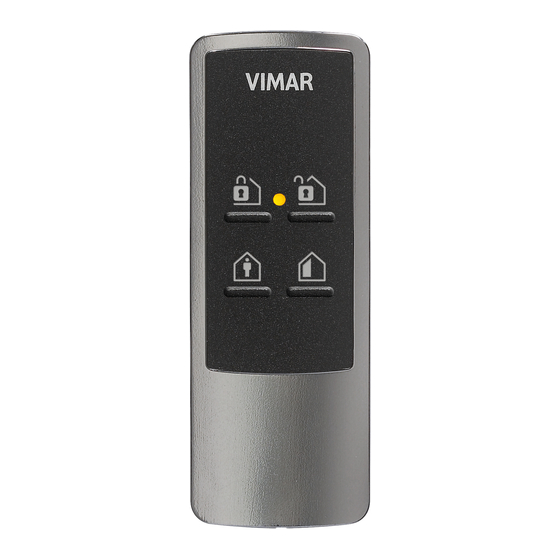

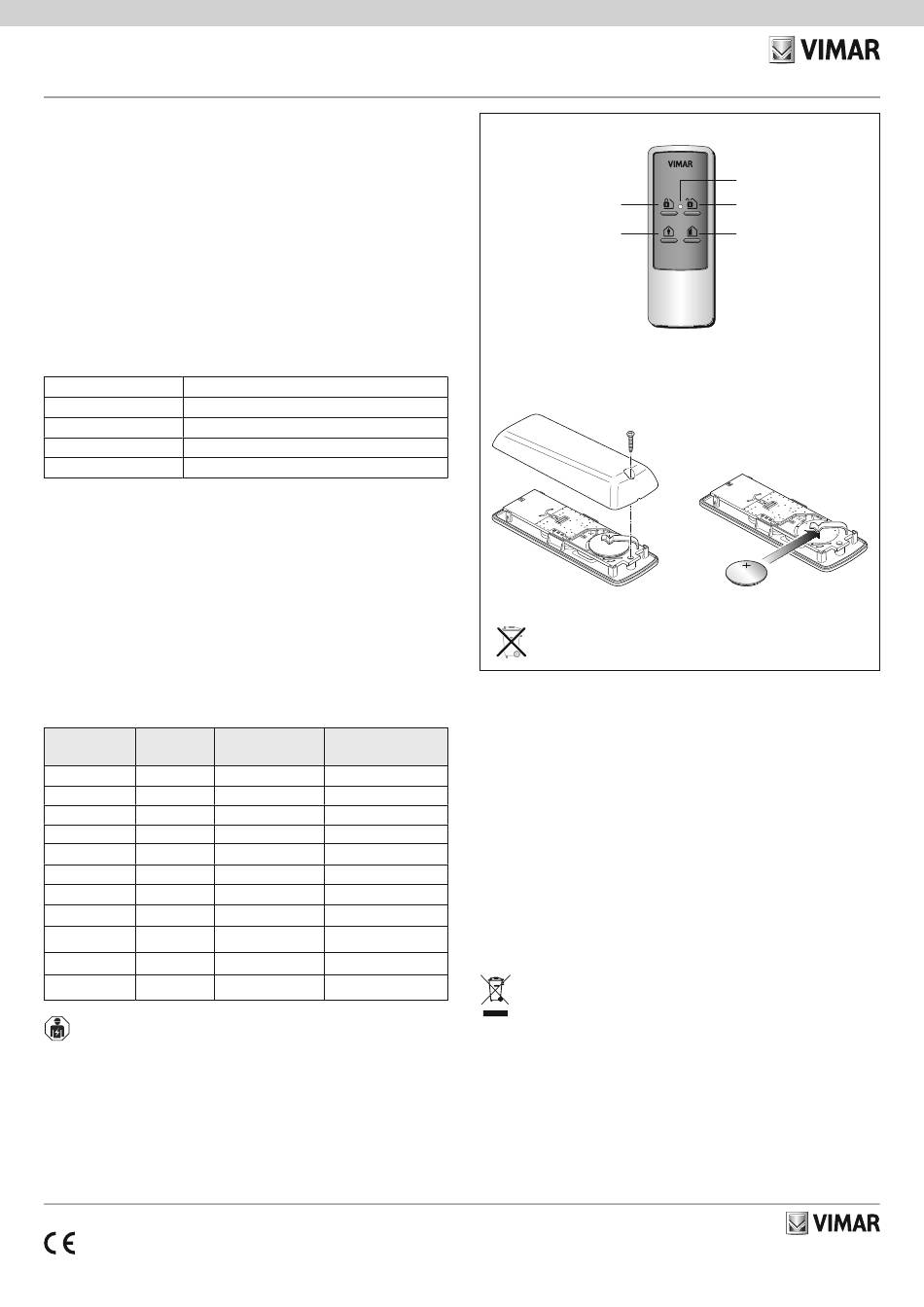

VISTA FRONTALE.
Tasto F1
Tasto F3
SOSTITUZIONE DELLA BATTERIA.
1.
CR 2032
3V
ATTENZIONE!
In caso di sostituzione, smaltire le batterie
negli appositi cassonetti per la raccolta differenziata.
• Range di frequenza: 868 MHz
• Potenza RF trasmessa: < 25 mW (14dBm)
• Tipo di comunicazione: bidirezionale
• Modulazione: GFSK
• Durata media della batteria: 3 anni
• Segnalazione operazioni tramite LED centrale e Buzzer multitonale
• Avviso di batteria scarica: su tastiera e in centrale
• Temperatura di funzionamento: da -10 a +40 °C
• Umidità relativa: ≤ 93% senza condensazione
• Grado di sicurezza: 2
• Classe ambientale: II
CONFORMITA' NORMATIVA
Direttiva RED. Direttiva RoHS.
Norme EN 62368-1, EN 50130-4, EN 55032, EN 301 489-3, EN 300 220-2, EN 62479, EN
IEC 63000.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente
indirizzo Internet: www.vimar.com.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile
deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri
comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuita-
mente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo
dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili
effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
LED
Tasto F2
Tasto F4
2.
CR 2032
3V
è inoltre possibile consegnare gratuitamente, senza
