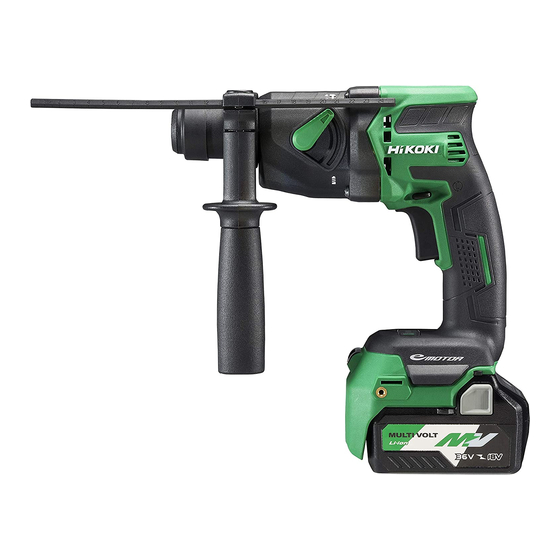

充电式锤钻
Cordless Rotary Hammer
DH 18DPB
保留备用
Keep for future reference
使用说明书
Handling instructions
DH18DPB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DH 18DPB and is the answer not in the manual?

Questions and answers

Related Manuals for HIKOKI DH 18DPB

Summary of Contents for HIKOKI DH 18DPB

  • Page 1 充电式锤钻 Cordless Rotary Hammer DH 18DPB DH18DPB 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 使用方法............14 充电式锤钻安全警告........4 怎么样使用取心钻具 ( 轻载用 ) ..17 其它安全警告...........5 操作上的注意事项........18 锂离子电池使用注意事项......6 选择操作模式..........18 锂离子电池运输..........7 自停功能............19 符号...............8 反作用力控制..........19 规格...............8 关于保护功能..........20 标准附件.............9 润滑..............20 用途...............9 维护和检查.............21 电池的拆卸／安装法........9 故障排除............23 充电..............10 选择附件............24 作业之前............12 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。...
  • Page 3 中文 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。 使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。...

  • Page 4: 充电式锤钻安全警告

    中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。...

  • Page 5: 其它安全警告

    中文 其它安全警告 1. 勿让杂质进入可充电电池的连接口内。 2. 切勿拆卸充电式电池与充电器。 3. 切勿使可充电电池短路。 使电池短路将会造成很大的电流和过热，从而烧坏电池。 4. 请勿将电池丢入火中。 电池受热将会爆炸。 5. 长时间连续使用本电钻，可能会导致机体过热，对马达及开关造成损害，因 此使用本机请勿连续超过 15 分钟。 6. 请勿将异物插入充电器的通风口。将金属物体或易燃物插入充电器的通风口 会导致触电事故或损坏充电器。 7. 充电后的电池寿命太短不够使用时，请尽快将本电池送往购买时的经销店。 请勿将用过的电池乱丢。 8. 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电 缆或导管。 9. 确认电源开关已切断。若电源开关接通，则安装电池后，电动工具将出其不 意地立刻转动，从而导致严重事故。 10. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。 11. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会 将孔钻歪，甚至会造成危险。 12. 佩戴防尘口罩 不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的 身体健康。 13. 确保电池已牢固安装到位。如果电池松动，则会脱落出来，导致意外。 14.

  • Page 6: 锂离子电池使用注意事项

    中文 18. 只旋转 ○ 利用选购的钻头夹盘及夹盘附加器 ( 选购件 ) 于木材或金属质材上钻洞。 ○ 过分用力不仅无助於作业，而且会损坏钻头的刃尖，缩短钻头的寿命。 ○ 从钻孔中抽出钻头时，锤钻可能会折断，所以抽出时必须小心。 ○ 不要在单旋钻的功能下用锤钻钻锚孔或在混凝土上钻孔。 ○ 装有钻头夹盘和夹盘附加器时，不要在旋钻和锤击模式下使用电动锤钻。这 会严重缩短机器各个部件的寿命。 19. 请勿直视光源。这些行为可能会导致眼睛不适。 用软布仔细擦拭附着在 LED 灯镜片上的灰尘或污垢，小心不要划伤镜片。 如果划伤 LED 灯的镜片，可能会导致亮度减弱。 安装排屑装置时 , LED 灯不亮。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。...

  • Page 7: 锂离子电池运输

    中文 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 通风孔 如果有导电异物进入锂电池，可能发生短路，并有 电池盖 发生火灾危险的可能。请在贮存电池时，遵守如下 事项。 插销 ○ 请不要在电池盒内放置导电物体， 如钉子、 钢丝、 铜丝或其他电线。 ○...
  • Page 8 中文 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 DH18DPB: 充电式锤钻 为降低伤害风险，用户必须阅读使用说明书 规格 电动工具 型式 DH18DPB 电压 无负荷速度 0－1080/min 满载锤击率 0－5500/min 混凝土 18mm 能力 金属 13mm 木材 18mm BSL1850C ： 锂离子 18V 电池 （5.0Ah 5节） 重量 2.1kg ( 安装 BSL1850C) 充电器（分开销售） 型式 UC18YFSL 充电电压 14.4－18V 重量...

  • Page 9: 标准附件

    中文 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 表 1 DH18DPB (NNP) 深度计 侧柄 外壳（可堆叠） 用途 旋钻与锤钻 单纯旋钻 ○ 钻开锚栓孔 ○ 对钢材或木材钻孔 ○ 对混凝土钻孔 ( 与选购附件匹配使用） ○ 对瓷砖钻孔 ○ 旋紧机械螺丝、木螺丝 ( 与选购附件匹配使用） 电池的拆卸／安装法 通风孔 1. 电池的拆卸法 请先紧抓住把手，然后再推压电池插销以拆下电 电池盖 池（参照图 3 和图 4） 。 插销 注意！...
  • Page 10 中文 充电 使用电动工具之前，按下述方法将电池进行 电池 充电。 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁 指示灯 红色（间隔为 1 秒） 。 2. 将电池插入充电器。 如图 5 所示，将电池紧紧地插入充电器。 3. 充电 充电器 将电池插入充电器后，将开始充电，指示 灯会持续点亮呈红色。 电池完全充电后，指示灯将闪烁呈红色 图 5 （以 1 秒的间隔） （参照如表 2） 。 ● 指示灯显示 根据充电器或充电式电池的情况，指示灯的显示如表 2 所示。 表 2 指示灯的显示 点亮...
  • Page 11 中文 ● 电池温度和充电时间相关资料。 温度和充电时间如表 3 所示 表 3 充电器 UC18YFSL 电池 充电电压 14.4－18 重量 电池可充电温度 0℃－50℃ 电池容量的大致充电时间（20℃ 下） 1.5Ah 分钟 2.0Ah 分钟 2.5Ah 分钟 3.0Ah 分钟 4.0Ah 分钟 5.0Ah 分钟 6.0Ah 分钟 8.0Ah 分钟 电池数 4－10 注 : 充电时间可能根据环境温度和电压而有变化。 注意！ 连续使用时，电池充电器温度将提升，因此会导致出现故障。完成充电后，...

  • Page 12: 作业之前

    中文 ○ 由于内置的微型计算机需要大约 3 秒钟来确认使用充电器充电的电池已取 出，所以请等待至少 3 秒钟后再将电池重新插入继续充电。如果电池在 3 秒 内重新插入，电池可能无法正常充电。 ○ 如果指示灯未以红色闪烁（每秒一次） ，但充电池电源线已连接至电源，表 明充电器的保护电路可能已激活。 拔下电源线或插座，然后等待 30 秒左右再次连接。如果指示灯仍未以红色 闪烁（每秒一次） ，请将充电器送还至 HiKOKI 授权服务中心。 作业之前 旋紧 1. 确认环境条件 确认工作场所条件合适，且符合规定的预防措 拧松 施。 2. 安装侧柄（图 6） (1) 拧松侧柄的夹卡，然后将其推压至触碰到外罩。 (2) 将侧柄调整至最便于使用的角度，然后旋紧侧 柄的夹卡，将其锁紧。 3. 安装钻头（图 7, 图 8）...
  • Page 13 中文 4. 安装集尘杯和集尘器（B） （选购附件） （图 9 、图 10） 使用电动锤钻进行头上工作时，请装上集尘杯和集尘器（B） ，以减少灰尘的 掉下，便于操作。 集尘器（B） ○ 集尘杯的安装方法 请按照图 9 所示方法,将集尘杯 装在钻头上使用。使用粗径钻头 防尘杯 时，请用本电动锤钻将集尘杯的 中心孔开大。 ○ 集尘器（B）的安装方法 使用集尘器（B）时，请将集尘 器（B） 与 夹 卡 上 的 槽 对 准 后， 将集尘器（B）从钻头的顶端插 图 9 图 10 进去（图 10） 。 注意！...

  • Page 14: 使用方法

    中文 7. LED 灯使用方法 拔出开关后，LED 灯将自动点亮工具 开关扳机 尖头部分 ( 图 12)。 开 关 松 开 后，LED 灯 将 会 自 动 关 闭 10 秒钟。 图 12 使用方法 注意！ 为避免意外事故， 请务必关闭开关， 并在安装或卸下钻头和其他零件时取出电池。 工作休息和停止工作期间，应断开电源开关。 锂离子电池使用注意事项 为延长使用期限，锂离子电池配备停止输出的保护功能。因此，如果工具过 载，马达可能停止。不过，这只是保护功能作用的结果，而不是故障。在此 情况下，松开工具的开关，消除造成过载的原因。 1. 开关操作 ○ 压下开关扳机，钻机钻动。松开开关扳机，钻机 停止。...
  • Page 15 中文 3. 旋钻 将选择杆对准 记号，可以将锤钻设置为只旋钻 模式 ( 图 15) 用配备的钻头夹盘和夹盘附加器 ( 选购附件 ) 钻 木材或金属时，请按下列程序操作。 安装钻头夹盘和夹盘附加器∶ ( 图 16) (1) 将钻头夹盘装配在夹盘附加器上。 选择杆 (2) SDS-plus 长柄与钻头相同。因此，装配 SDS-plus 图 15 长柄时，请参照“安装钻头”处的说明。 注意！ 夹盘附加器 前帽 ○ 过分用力不仅无助於作业，而且会损坏钻 头的刃尖，缩短钻头的寿命。 钻头夹盘 夹卡 ○ 从钻孔中抽出钻头时，锤钻可能会折断， SDS-plus 长柄部 所以抽出时必须小心。...
  • Page 16 中文 5. 旋木螺丝时 ( 第 15 页的图 17) (1) 选择适当的钻头 如果可能的话，请尽量使用十字头螺丝，因为钻头很容易滑出一字头螺丝的 槽。 (2) 旋木螺丝 ○ 在旋木螺丝之前，在木板上开适当的先导孔，然后把钻头放入螺丝头部的槽 内，缓缓地将螺丝旋进孔内。 ○ 低速转动锤钻一会儿直到木螺丝被旋进木板一部分，然后更紧地握住触发开 关以便得到最佳旋转力。 注意！ ○ 在为木螺丝准备先导孔时，应特别注意木板的硬度。如果孔极小或极浅，用 较大的力将螺丝旋进孔的话，有时会损坏木螺丝的螺纹。 深度计 安装孔 6. 使用深度计（图 18） (1) 旋松侧柄的圆头螺丝，把深度计插进侧 柄上的安装孔。 (2) 按孔深调节深度计的位置，然后旋紧圆 头螺栓。 7. 钻头（锥柄）和锥柄附加器的使用 (1) 把 锥 柄 附 加 器 安 装 在 电 动 锤 钻 上。 （图...

  • Page 17: 怎么样使用取心钻具 ( 轻载用 )

    中文 怎么样使用取心钻具 ( 轻载用 ) 镗穿大孔时，可使用取心钻具 ( 轻载用 ) 进行作业。这时候，必需使用选购件 的中间销和取心钻柄。 1. 安装 取心钻具 警告！ 为避免意外事故，请务必关闭开关并 螺纹 断开电池。 (1) 把取心钻具安装於取心钻柄 ( 图 21)。 取心钻柄 润滑取心钻柄的螺纹，可使拆解更加 容易。 图 21 图 22 (2) 把取心钻柄安装於锤钻 ( 图 22)。 (3) 把中间销插入於导板上直到受挡阻为止。 导板 (4) 把导板和取心钻具拼装起来，往右向或左 中间销...

  • Page 18: 操作上的注意事项

    中文 操作上的注意事项 连续作业后须让电动工具休息片刻 (1) 电动工具带有温度保护电路以保护马达。 长时间连续作业可能会导致机器温度升高、触发温度保护电路并自动停止作 业。 如果发生这种情况，请让电动工具冷却后再使用。 (2) 请在长时间连续作业后或更换电池后，使使机器静止 15 分钟。如果在更换 电池后立刻开始作业，马达和开关等的温度将会升高，结果导致烧毁。 选择操作模式 按下切换开关可以选择转速和自停功能。 ○ 转速（低速模式 / 正常模式） （图 26） 可选择低速模式或正常模式，然后以所选速度操作工具。 ○ 自停模式（开 / 关） （图 27） 本产品具有支持连续钻孔作业的自停功能。本功能具有用于存储钻孔作业时 间（从开到关）的记忆模式， 以及打开时若作业超时（超过存储的作业时间） ， 将从第二次钻孔起自动停止电机的自停模式。 自停指示灯 ： 切换开关 闪烁 切换开关 自停指示灯 ： 点亮...

  • Page 19: 自停功能

    中文 自停功能 在选择模式下，长按切换开关两秒以上，即会进入记忆模式。 （图 27） （自停指示灯将同时闪烁。 ） 自停指示灯闪烁时进行钻孔。开 / 关切换的时间存储于工具中。 （自停指示灯将同时点亮。 ） 自停指示灯闪烁时进行钻孔。本工具会记录记忆存储时间，因此可连续钻孔， 直至取消自停功能的自停模式为止。 再次按下切换开关两秒以上，即可取消自停功能。 （自停指示灯将同时熄灭。 ） 注意！ ○ 先将工具的刀头放在加工材料上，然后打开工具。 ○ 钻孔过程中的转速和开关拉出的幅度不会存储到记忆中。 ○ 自停模式下，进行一次完全钻孔。 ○ 即使在记忆存储时间内关闭，电机也会停止。 ○ 在记忆存储时间内关闭时，计数将被重置。如果您对其中部分钻孔的任务进 行返工，则将重新计算记忆存储时间。 ○ 在取消前，自停功能将保持激活状态。 反作用力控制 本产品拥有反作用力控制 (RFC) 功能，可 减轻机器震颤。 如果工具的刀头突然负载过重，可通过触 发滑动离合器或用机器内安装的传感器来 停止电机，以此来减轻机身震颤。 如果电机因控制器检测到负载过重而停止， 则拉下开关时，RFC 指示灯将变为闪烁状...

  • Page 20: 关于保护功能

    中文 ● 当反作用力控制 (RFC) 启动 当反作用力控制 (RFC) 启动并且马达停止时，关闭工具的电源解除过度负担 原因后继续操作。 关于保护功能 切换开关 本工具具有内置的保护电路，可防止在异常情况下损坏本 装置。显示灯和指示灯将根据以下情况闪烁，并且本装置 将停止操作。检查显示灯和指示灯闪烁所指示的问题，并 采取必要的步骤予以纠正。 按切换开关时，请勿拉动开关。 显示灯 指示灯 图 29 表 4 显示灯 原因 解决方法 闪烁 因内部温度超限，操作停止。 让装置冷却 15 至 30 分钟。 （高温保护功能） 当温度下降且显示灯和指示灯停止 闪烁时，请拉动开关扳机以恢复操 作。 工具刀头突然的负担过重激活 松开开关扳机，直至显示灯停止闪 了 RFC，从而停止了工具进一 烁为止。再次拉动开关扳机以恢复...

  • Page 21: 维护和检查

    中文 维护和检查 注意！ 检查或维护前，请务必关闭开关并取出电池。 1. 检查工具 由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到 磨损情况，就应及早磨快或更换工具。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 5. 清理外部 电动工具沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或 稀释剂，以免塑胶部分溶化。 6. 清洁电池安装部位和电池 警告！ 使用气枪进行清洁时，请务必戴好安全护目镜和防尘口罩。这样可保护您的 眼睛并防止吸入四处飞扬的混凝土灰尘。 在混凝土上钻孔后，混凝土灰尘可能会积聚在如图所示的零件上。此时，请 先用干布或气枪清除积聚的灰尘后，再使用该工具。( 第 22 页的图 30、31）...
  • Page 22 图 31 注 : 清洁后，请确保可顺畅将电池安装到主机上或从主机上拆除。 注 : 如果使用积聚了混凝土灰尘的工具， 可能会导致在使用期间电池掉落的事故。 此外，这可能会导致故障，或致使电池和端子接触不良。 7. 收藏 电动工具应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保锂离子电池已完全充电。 电池在低电量的状态下长时间存放（3 个月或更长） ，可能会导致电池性能 劣化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...

  • Page 23: 故障排除

    中文 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或 HiKOKI 公司授权服务中心咨询。 1. 电动工具 现象 可能的原因 解决办法 工具无法运行 没有剩余电池电量 为电池充电 电池没有牢固安装 按压电池直到听到咔嗒声 电池安装槽的端子上以及电 请用干布清洁积聚的灰尘。 池滑槽上积聚了混凝土灰 尘。 工具突然停止 工具过度负重 避免因负载过重而引发的 问题。 反作用力控制已经启动 电池过热。 让电池冷却。 钻头 安装部分的形状不匹配 对于 SDS-plus 长柄型号， - 无法安装 使用直径在指定范围内的 - 掉落 钻头。 无法顺利钻孔 电钻已经磨损...

  • Page 24: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 BSL36A18 BSL36B18 18V (Li-ion) UC18YFSL 电池 (14.4V－18V) 充电器 产品编号 : 329897 产品编号 : 324548 产品编号 : 303709 电池盖 侧柄 深度计 产品编号 : 336471 产品编号 : 376671 外壳（可堆叠） 内托盘...
  • Page 25 中文 工具和适配器 详情请联系授权维修中心。 注 : 如有规格变动，HiKOKI 概不负责。 用具 转接器 在 混 凝 土 或 瓷 砖 用于面朝上的作业 ● 上钻孔 钻头 集尘盖 集尘器 (B) 钻锚孔 ● 钻头 ( 锥柄 ) 锥柄转接器 扁销 在混凝土上钻孔 ● 13mm 电锤卡盘 （冲钻用直柄钻头） (SDS-plus 柄 ) 大孔钻...

  • Page 26: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........26 CORDLESS ROTARY HAMMER SAFETY WARNINGS ......29 ADDITIONAL SAFETY WARNINGS ............. 29 CAUTION ON LITHIUM-ION BATTERY ............31 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 32 SYMBOL ....................... 33 SPECIFICATIONS ..................33 STANDARD ACCESSORIES ............... 34 APPLICATIONS ....................
  • Page 27 English Electrical safety a) Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators.
  • Page 28 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 29: Cordless Rotary Hammer Safety Warnings

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS ROTARY HAMMER SAFETY WARNINGS Wear ear protectors.
  • Page 30 English 12. Wear a dust mask Do not inhale the harmful dusts generated in drilling or chiseling operation. The dust can endanger the health of yourself and bystanders. 13. Make sure that the battery is installed fi rmly. If it is at all loose it could come off and cause an accident.

  • Page 31: Caution On Lithium-Ion Battery

    English CAUTION ON LITHIUM-ION BATTERY To extend the lifetime, the lithium-ion battery equips with the protection function to stop the output. In the cases of 1 to 3 described below, when using this product, even if you are pulling the switch, the motor may stop. This is not the trouble but the result of protection function.

  • Page 32: Regarding Lithium-Ion Battery Transportation

    English CAUTION If liquid leaking from the battery gets into your eyes, do not rub your eyes and wash them well with fresh clean water such as tap water and contact a doctor immediately. If left untreated, the liquid may cause eye-problems. If liquid leaks onto your skin or clothes, wash well with clean water such as tap water immediately.

  • Page 33: Symbol

    English SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. DH18DPB: Cordless Rotary Hammer To reduce the risk of injury, user must read instruction manual. SPECIFICATIONS POWER TOOL Model DH18DPB Voltage 18 V No-load speed...

  • Page 34: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DH18DPB (NNP) Depth gauge Side handle Case (Stackable) APPLICATIONS Rotation and hammering function Rotation only function ○ Drilling anchor holes ○...

  • Page 35: Battery Removal/Installation

    English BATTERY REMOVAL/INSTALLATION Battery removal Ventilation holes Hold the handle tightly and push the battery latches Battery cover to remove the battery (see Fig. 3 and 4). CAUTION Latch Never short-circuit the battery. Battery Terminals Battery installation Insert the battery while observing its polarities Fig.
  • Page 36 English ● Pilot lamp indication The indications of the pilot lamp will be as shown in Table 2, according to the condition of the charger or the rechargeable battery. Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does not light Before Blinks for 0.5 seconds.

  • Page 37: Prior To Operation

    Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center. PRIOR TO OPERATION Confi...
  • Page 38 English Mounting the drill bit (Fig. 7, Fig. 8) Part of SDS- plus shank CAUTION To prevent accidents, make sure to turn the switch off . Drill bit Front cap Grip NOTE Fig. 7 When using tools such as drill bits, etc., make sure to use the genuine parts designated by our company.

  • Page 39: How To Use

    English Selecting the driver bit Screw heads or bits will be damaged unless a bit appropriate for the screw diameter is employed to drive in the screws. Confi rm the direction of bit rotation (Fig. 11) The bit rotates clockwise (viewed from the rear side) by Push button pushing the R-side of the push button.
  • Page 40 English Rotation + hammering This rotary hammer can be set to rotation and hammering mode by turning the change lever to the mark (Fig. 13). Mount the drill bit. Pull the switch trigger after applying the drill bit tip to the drilling position.
  • Page 41 English When driving machine screws (Fig. 17) Insert the bit into the socket in the end of chuck adapter (D). Mount chuck adapter (D) on the main unit using procedures Socket described in 3 (1), (2), (3) on page 38 put the tip of the bit in Chuck the slots in the head of the screw, grasp the main unit and adapter (D)

  • Page 42: How To Use The Core Bit (For Light Load)

    English How to use the drill bit (taper shank) and the taper shank adapter Mount the taper shank adapter to the rotary hammer. (Fig. 19) Mount the drill bit (taper shank) to the taper shank adapter. (Fig. 19) Turn the switch ON, and drill a hole in prescribed depth. To remove the drill bit (taper shank), insert the cotter into the slot of the taper shank adapter and strike the head of the cotter with a hammer supporting on the rests.

  • Page 43: Operational Cautions

    English Engage the guide plate with the core bit, and turn the Guide plate guide plate to the left or the right so that it does not fall even if it faces downward (Fig. 23). Center pin How to bore (Fig. 24) Install the battery.

  • Page 44: Select Operation Mode

    English SELECT OPERATION MODE Pressing the changeover switch allows the selection of rotation speed and the auto stop function. ○ Rotation speed (Low mode/Normal mode) (Fig. 26) Select either Low mode or Normal mode and operate the tool in the selected speed. ○...

  • Page 45: Reactive Force Control

    English CAUTION ○ Switch ON the tool once you place the tip of the tool on the work material. ○ The rotation speed and the level at which the switch is pulled during drilling is not stored to memory. ○ Fully carry out drilling in one go during auto stop mode.

  • Page 46: About The Protection Function

    English ABOUT THE PROTECTION FUNCTION Changeover switch This tool has a built-in protection circuit for preventing damage to the unit in the event of an abnormality. Depending on the following, the display lamp and the indicator lamp will fl ash, and the unit will cease to operate.

  • Page 47: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION CAUTION Be sure to turned off the switch and remove the battery before maintenance and inspection. Inspecting the tool Since use of as dull tool will degrade effi ciency and cause possible motor malfunction, sharpen or replace the tool as soon as abrasion is noted. Inspecting the mounting screws Regularly inspect all mounting screws and ensure that they are properly tightened.
  • Page 48 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 49: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Power tool Symptom Possible cause Remedy Tool doesn’t run No remaining battery power Charge the battery.

  • Page 50: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL36A18 BSL36B18 18 V (Li-ion) UC18YFSL (14.4 V–18 V) Battery Charger Part Number: 329897 Part Number: 324548 Part Number: 303709...
  • Page 51 English Tool and Adapter For details contact HiKOKI Authorized Service Center. NOTE Specifi cations are subject to change without any obligation on the part of the HiKOKI. Tool Adapters Use on jobs facing upwards Drilling holes in ● concrete or tile...
  • Page 52 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号： C99739922 F 发行日期： 2021年 10月 中国印刷...
