Bedienungsanleitung WR 205
Passend zu
113-014-00-205-00
Technische Daten
Versorgungsspannung
Lautsprecherausgänge
Bereitschaftsmodus: 2 W
Leistungsaufnahme *)
Wiedergabemodus: max. 20,5 W
Lautsprecherimpedanz
WLAN Standards
Kompatible Protokolle Airplay, UPnP, DLNA
(** ... in schwierigen Umgebun-
Reichweite
gen empfiehlt sich eine WLAN-
Funkausleuchtung)
Abmessungen (H/B/T) 71 x 145 x 29,5 mm
Gewicht
Einsatztemperatur
*) ... mit 0dB/1KHz Sinuston an 3,9 Ohm Last bei voller Lautstärke
Bei der Verwendung von Elektronischen Trafos
(Beleuchtung) und WR 205 sind folgende Punkte einzuhal-
ten um eventuelle Störungen zu vermeiden:
- Leitungen zwischen Trafo und Lampe unter 2m halten!
- Netzleitung mit einem Abstand 5-10 cm zu den Lautsprecher-Kabel
verlegen.
- HF-Leitungen mit Abstand zu jeglichen Metallflächen verlegen.
- Wenn HF Leitungen der Trafos 2m überschreiten, die Einzeladern
verdrillen.
- Netzleitungen / HF-Leitungen nicht zu dicht am WR 205 führen.
- Netzleitungen nicht kreuzen, oder rechtwinklig ausführen.
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung

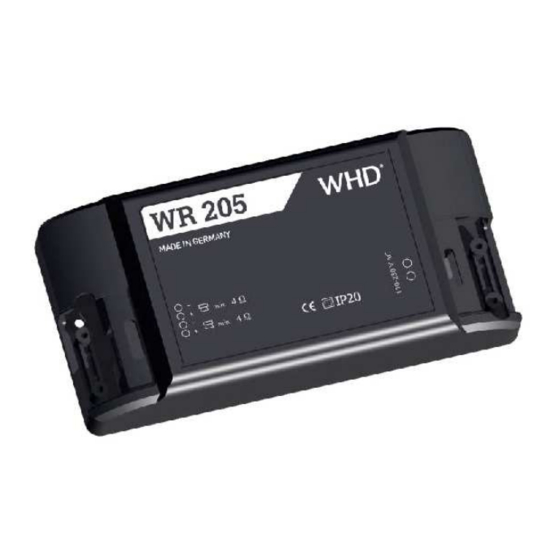

Vielen Dank für den Kauf unseres WLAN-Audio-Receivers für verdeckten Einbau.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage und Anschlüsse
- Verlegen Sie die notwendigen Anschlusskabel (230V, Lautsprecherkabel) zum WR 205 ent-
sprechend den Installationsrichtlinien und Ihrem gewünschten Anschluss-Szenario.
- Falls das Gerät durch einen Ausschnitt geschoben werden soll, prüfen, ob es durch den Aus-
schnitt passt.
! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten.
Nicht z.B. in Dämmwolle, da das Gerät bei Übertemperatur kaputt gehen kann.
Anschluss der Stromversorgung
WR 205
110...230 V AC
2 x 5 W
110-230 V
50/60 Hz
Je 4 Ohm
IEEE 802.11b/g/n
bis 150 Mbps
bis zu 30m**
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicherheits-
vorschriften.
0,220 kg
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
0 °C ... +30 °C
- Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet werden.
- Bewahren Sie die die Originalverpackung auf (für Rücksendung im Garantiefall).
- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem
Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt.
- Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus.
- Setzen Sie das Gerät niemals elektrostatischen Entladung aus.
- Montieren Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern, Wär-
mespeichern, Öfen oder anderen Geräten, die Wärme erzeugen.
! Bitte beachten Sie die landesspezifischen Sicherheitsvorgaben zum Einsatz und Betrieb von
WLANs.
! Für eine dauerhaft einwandfreie Audioübertragung sollten Sie immer einen WLAN-Router
ab Standard 802.11n und aktuellste Smartphones/Tablets verwenden.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Anschluss der Lautsprecher
- Klappen am Gehäuse
öffnen
- 230 V Leitung gemäß
OUT L -
Aufdruck anschließen L +
OUT R -
R +
! Sobald Spannung an-
liegt ist der WR 205
4 - 8 Ohm
betriebsbereit.
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Direct Play
1. Geben Sie bei Ihrem Smartphone oder Tablet
in das WLAN Menü und lassen Sie sich die
verfügbaren WLAN-Netze anzeigen.
2. Wählen Sie dort WHD-Air + MAC-Adresse.
Ihr Smartphone oder Tablet verbindet sich mit
dem WR 205. Nun können Sie von Ihrem
Smartphone oder Tablet aus Musik direkt an
den WR 205 senden.
WLAN Betrieb
1. Gehen Sie bei Ihrem Smartphone oder Tablet
Lautsprecher gemäß
das WLAN Menü und lassen Sie sich die verfüg-
Aufdruck anschließen
baren WLAN-Netze anzeigen.
2. Wählen Sie dort WHD-Air + MAC-Adresse.
Je Ausgang max.
Ihr Smartphone oder Tablet verbindet sich mit
1x 4 Lautsprecher
dem WR 205.
2x 8 Lautsprecher ||
3. Öffnen Sie nun die WHD Multiroom Player
5x 20 Lautsprecher ||
App, die Sie im App Store, Google Play Store
kostenlos herunterladen können.
4. Wählen Sie in der App „Assistent" und fol-
gen Sie der Benutzerführung.
! Die App versucht nun den WR 205 in Ihr
WLAN-Netzwerk einzubinden. Dieser Vorgang
kann einige Minuten dauern.
Multi-Play
Unter Multi-Play versteht man die gleichzeitige
Wiedergabe von einem Musikplayer auf mehre-
re WR 205. Über die WHD Multiroom Player
App können Sie Musik z.B. in mehreren Räu-
men gleichzeitig wiedergeben.
! Die WR 205 müssen sich alle im gleichen
Netzwerk mit der notwendigen Bandbreite für
Multi-Play (mind. 150 Mbps) befinden.
! Nutzen Sie die WHD Multiroom Player App.
Status
Bereitschaft
Wiedergabe
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
28.09.2015
Signalisierung in der App
Rot: Deaktiviert
Gelb: Fehler
Grün: WLAN /Streaming
Blau: Internet-Radio
E-Mail: info@whd.de
Web: www.whd.de
