Bedienungsanleitung BTR 405 LV und Set
Passend zu
124-025-04-405-50 (mit 2x Kabel 2m)
124-025-04-405-51 (2x X.32-4, mit 2x Kabel 2m)
Technische Daten
Versorgungsspannung
Energieverbrauch
Lautsprecherausgänge
Lautsprecherimpedanz
Bluetooth Standards
Bluetooth-Profil
Maximale Entfernung zwischen
Sender und Empfänger
Abmessungen (H/B/T)
Gewicht
Einsatztemperatur
Technische Daten
Nenn-/Musikbelastbarkeit
Impedanz
Schalldruckpegel (1W/1m)
Frequenzbereich
Abstrahlwinkel 1/2/4/8 kHz
(-6 dB)
Abmessungen
Einbautiefe
Gewicht
Einsatztemperatur
Allgemeine Hinweise:
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung

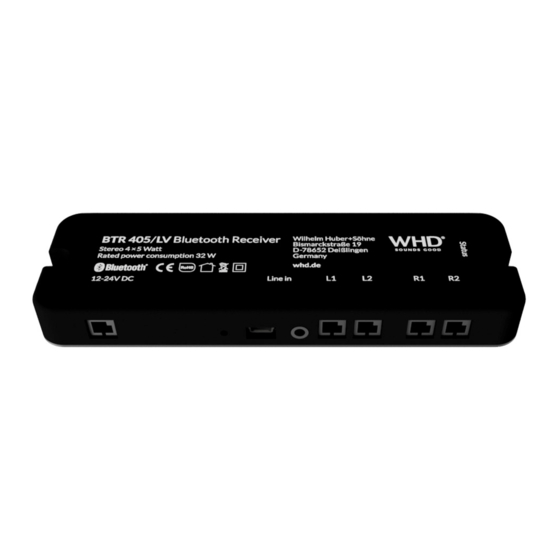

Vielen Dank für den Kauf unseres Bluetooth-Receivers für verdeckten Einbau, der auch als Set mit Excitern
erhältlich ist. Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage und Anschlüsse
- Verlegen Sie die notwendigen Anschlusskabel (12...24V Spannungsversorgung, Lautsprecherkabel, Cinch-Kabel (LineIn) oder optional Anten-
nenkabel) zum BTR 405 LV entsprechend den Installationsrichtlinien und Ihrem gewünschten Anschluss-Szenario.
- Falls das Gerät durch einen Ausschnitt geschoben werden soll, prüfen Sie, ob es durch den Ausschnitt passt.
! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten. Nicht z.B. in Dämmwolle, da das Gerät bei Übertem-
BTR 405 LV peratur beschädigt werden kann.
12...24 V DC
Bei der Verwendung von elektronischen Trafos (Beleuchtung) und BTR 405 LV sind folgende Punkte einzuhalten um eventuelle
36 W
Störungen zu vermeiden:
4 x 5 W
- Leitungen zwischen Trafo und Lampe unter 2m halten!
- Netzleitung mit einem Abstand 5-10 cm zu den Lautsprecher-Kabel verlegen.
Je 4 ...8 Ohm
- HF-Leitungen mit Abstand zu jeglichen Metallflächen verlegen.
Bluetooth 3.0 EDR
- Wenn HF Leitungen der Trafos 2m überschreiten, die Einzeladern verdrillen.
- Netzleitungen / HF-Leitungen nicht zu dicht am BTR 405 LV führen.
A2DP
- Netzleitungen nicht kreuzen, oder rechtwinklig ausführen.
10 m
Anschluss der Stromversorgung, einer externen Musikquelle (LineIn) oder optional einer externen Antenne (ANT):
45 x 15 x 140 mm
! Sobald Spannung anliegt springt der BTR 405 in den Pairing-Mode.
0,055 kg
0 °C ... +45°C
Anschluss der Lautsprecher
Exciter X.32-4 Opt. ANT
6/15 W
4 Ohm
12...24 VDC
materialabhängig
materialabhängig
Cinch (LineIn)
materialabhängig 2x 4Ohm
d70x26 mm
oder
26 mm
4x 8Ohm
0,126 kg
0 °C bis + 60 °C
! Der USB–Anschluss ist nicht aktiv. Bitte schließen Sie keine USB-Komponenten an.
! Zum Einbau mit anderen Decken-/Wandlautsprechern schneiden Sie die beiliegenden An-
schlusskabel durch und verlängern die Leitung zu Ihrem Lautsprecher mit Lautsprecherkabeln
(2x1,5 qmm).
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Set 2x X.32-4 / Lautsprecher (4 Ohm)
Opt. ANT
USB
12...24 VDC
Cinch (LineIn)
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
Lautsprecher (8 Ohm)
Opt. ANT
USB
12...24 VDC
Cinch (LineIn)
Klemmenbelegung
Kabelfarbe Exciter X 32-4/8
Schwarz
Rot
Lautsprecher gemäß Aufdruck anschlie-
ßen.
