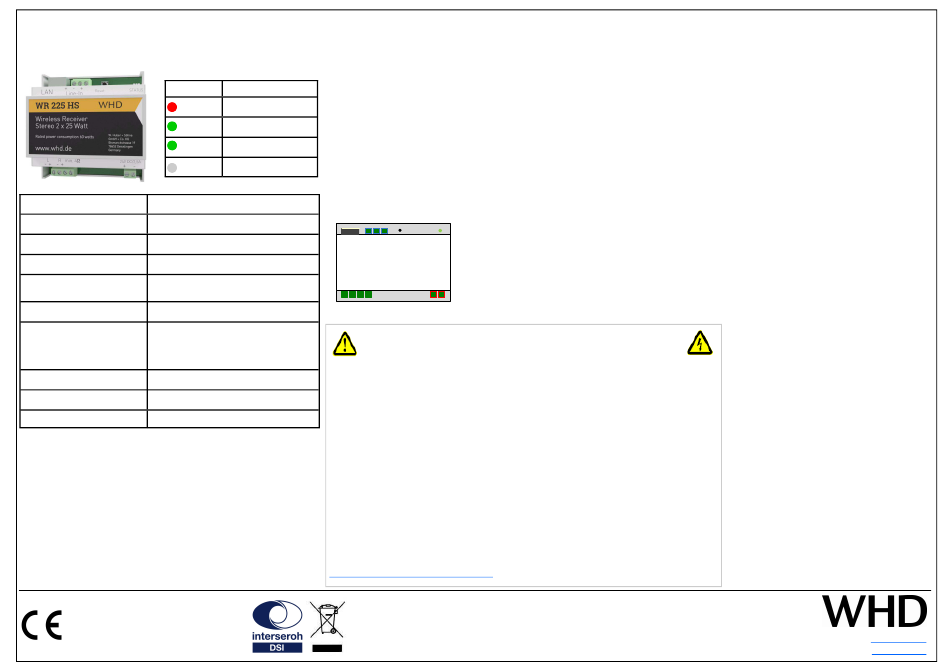

WHD WR 225 HS Manual

Bedienungsanleitung WR 225 HS
Passend zu
113-225-00-100-00
LED
/ ON
/ ON
/ blinkt
/ OFF
Technische Daten
Versorgungsspannung 24 V DC / 2,5 A
Lautsprecherausgänge
Lautsprecherimpedanz
W/LAN Standards IEEE 802.11b/g/n, bis 150 Mbps
IEEE 802.3, 10/100 Mbps
Kompatible Protokolle Airplay, UPnP, DLNA
(* ... in schwierigen Umgebungen
Reichweite WLAN
empfiehlt sich eine WLAN-
Funkausleuchtung)
Abmessungen (H/B/T) 88 x 90 x 58 mm / 5 TE
Gewicht
Einsatztemperatur 0 °C ... +30 °C
Hinweise zur Funktion
1. WLAN/LAN-Betrieb:
Wenn das RJ45-Kabel (LAN) gesteckt ist, schaltet sich die WLAN-
Funktion automatisch ab.
2. KNX-Betrieb:
Für diesen Einsatz ist ein optional erhältliches KNX-Gateway notwen-
dig. Damit können alle WHD-W/LAN-Komponenten auch über KNX
angesteurt werden und z.B. Internet-Radiostationen ausgewählt wer-
den, die direkt mit dem WR 225 abgespielt werden konnen, ohne
dass dazu der Einsatz eines Smartphones oder Tablets notwendig ist.
3. RESET
Zurücksetzen auf Werkseinstellungen.
! Beachten Sie auch unsere Hinweise zur WHD Multiroom APP.
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres W/LAN-Audio-Receivers für Hutschienen-Einbau mit RJ45-LAN-Anschluß.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Status Montage und Anschlüsse
- Verlegen Sie die notwendigen Anschlusskabel (24 V, Lautsprecherkabel, Daten– oder Patch-
AccessPoint Mode
kabel Kat5/7, Cinch) zum WR 225 entsprechend den Installationsrichtlinien und Ihrem ge-
Verbunden
wünschten Anschluss-Szenario.
- Montieren Sie das Gerät nun auf die dafür vorgesehene Hutschiene.
Boot-Vorgang
! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten.
FEHLER (Neustart)
Anschlüsse
Kabel gemäss Aufdruck anschließen. Nach den Anschluß der Versorgungsspannung ist das
Gerät betriebsbereit.
WR 225 HS
1 2
2 x 25 W
Je 4 Ohm
5
bis zu 30m*
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicherheits-
vorschriften.
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
0,35kg
- Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet werden.
- Bewahren Sie die die Originalverpackung auf (für Rücksendung im Garantiefall).
- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem
Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt.
- Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus.
- Setzen Sie das Gerät niemals elektrostatischen Entladung aus.
! Bitte beachten Sie die landesspezifischen Sicherheitsvorgaben zum Einsatz und Betrieb von
W/LANs.
! Für eine dauerhaft einwandfreie Audioübertragung sollten Sie immer einen WLAN-Router
ab Standard 802.11n und aktuellste Smartphones/Tablets verwenden.
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
3 4
1 ... 10/100 BaseT / RJ45
2 ... LineIN
3 ... Reset-Taste
4 ... Status-LED
5 ... Lautsprecher (R/L)
6 ... 24 V DC
6
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Direct Play
1. Geben Sie bei Ihrem Smartphone, Tablet
oder auch PC in das W/LAN Menü und lassen
Sie sich die verfügbaren W/LAN-Netze anzei-
gen.
2. Wählen Sie dort WHD-Air + MAC-Adresse.
Ihr Smartphone, Tablet oder PC verbindet sich
mit dem WR 225. Nun können Sie von Ihrem
Smartphone, Tablet oder PC aus, Musik direkt
an den WR 225 senden.
! Bei einigen Wiedergabegeräten und Playern
Lautsprecher
ist auch eine WiFi-Direct Verbindung ohne vor-
herige Verbindung möglich.
Je Ausgang max.
W/LAN Betrieb
1x 4Ω Lautsprecher
2x 8Ω Lautsprecher ||
1. Gehen Sie bei Ihrem Smartphone, Tablet
5x 20Ω Lautsprecher ||
oder auch PC in das W/LAN Menü und lassen
Sie sich die verfügbaren W/LAN-Netze anzei-
gen.
2. Wählen Sie dort WHD-Air + MAC-Adresse.
Ihr Smartphone Tablet oder auch PC verbindet
sich mit dem WR 225.
3. Öffnen Sie nun die WHD Multiroom Audio
Player App, die Sie im App Store, Google Play
Store kostenlos herunterladen können.
4. Wählen Sie in der WHD Multiroom Audio
Player App „Assistent" und folgen Sie der Be-
nutzerführung.
! Die App versucht nun den WR 225 in Ihr W/
LAN-Netzwerk einzubinden. Dieser Vorgang
kann einige Minuten dauern.
Multi-Play
Unter Multi-Play versteht man die gleichzeitige
Wiedergabe von einem Musikplayer auf mehre-
re WR 225. Über die WHD Multiroom Audio
Player App können Sie Musik z.B. in mehreren
Räumen gleichzeitig wiedergeben.
! Die WR 225 müssen sich alle im gleichen
Netzwerk mit der notwendigen Bandbreite für
Multi-Play befinden.
! Nutzen Sie die WHD Multiroom Audio Play-
er App.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
20.07.2016
E-Mail: info@whd.de
Web: www.whd.de
