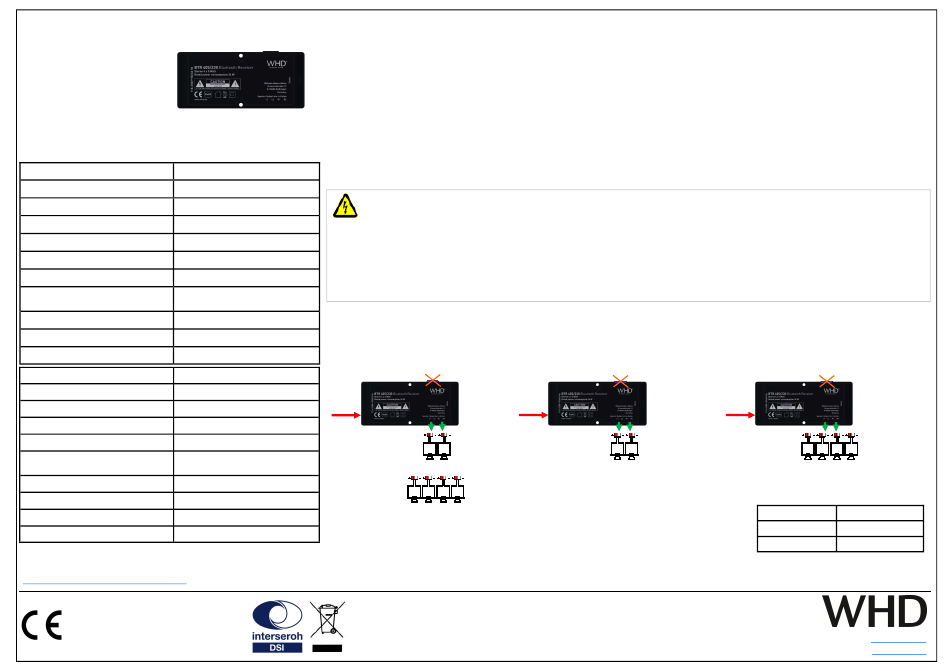

Bedienungsanleitung
BTR 405 und Sets
Passend zu
124-025-04-405-00
124-025-04-405-01 (2x X.32-4)
124-025-04-405-04 (4x X.32-8)
Technische Daten
Versorgungsspannung
Energieverbrauch
Lautsprecherausgänge
Lautsprecherimpedanz
Bluetooth Standards
Bluetooth-Profil
Maximale Entfernung zwischen
Sender und Empfänger
Abmessungen (H/B/T)
Gewicht
Einsatztemperatur
Technische Daten
Exciter X.32-4 bzw. X 32-8
Nenn-/Musikbelastbarkeit
Impedanz
Schalldruckpegel (1W/1m)
Frequenzbereich
Abstrahlwinkel 1/2/4/8 kHz
(-6 dB)
Abmessungen
Einbautiefe
Gewicht
Einsatztemperatur
Allgemeine Hinweise:
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres Bluetooth-Receivers für verdeckten Einbau, der auch als Set mit Excitern
erhältlich ist.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage und Anschlüsse
- Verlegen Sie die notwendigen Anschlusskabel (230V, Lautsprecherkabel) zum BTR 405 entsprechend den Installationsrichtlinien und Ihrem
gewünschten Anschluss-Szenario.
- Falls das Gerät durch einen Ausschnitt geschoben werden soll, prüfen Sie, ob es durch den Ausschnitt passt.
! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten. Nicht z.B. in Dämmwolle, da das Gerät bei Übertem-
BTR 405
peratur beschädigt werden kann.
110...240 V AC
Bei der Verwendung von elektronischen Trafos (Beleuchtung) und BTR 405 sind folgende Punkte einzuhalten um eventuelle
36 W
Störungen zu vermeiden:
4 x 5 W
- Leitungen zwischen Trafo und Lampe unter 2m halten!
- Netzleitung mit einem Abstand 5-10 cm zu den Lautsprecher-Kabel verlegen.
Je 4 ...8 Ohm
- HF-Leitungen mit Abstand zu jeglichen Metallflächen verlegen.
Bluetooth 3.0 EDR
- Wenn HF Leitungen der Trafos 2m überschreiten, die Einzeladern verdrillen.
- Netzleitungen / HF-Leitungen nicht zu dicht am BTR 405 führen.
A2DP
- Netzleitungen nicht kreuzen, oder rechtwinklig ausführen.
10 m
Anschluss der Stromversorgung
62 x 28 x 140 mm
! Sobald Spannung anliegt springt der BTR 405 in den Pairing-Mode.
0,18 kg
0 °C ... +45°C
Anschluss der Lautsprecher
6/15 W
230 VAC
4 bzw. 8 Ohm
materialabhängig
materialabhängig
2x 4Ohm
materialabhängig
oder
d70x26 mm
4x 8Ohm
26 mm
0,126 kg
0 °C bis + 60 °C
! Der USB–Anschluss ist nicht aktiv. Bitte schließen Sie keine USB-Komponenten an.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Set 2x X.32-4
USB
230 VAC
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Set 4x X32-8
USB
230 VAC
Klemmenbelegung
Kabelfarbe
Schwarz
Rot
Lautsprecher gemäß Aufdruck
anschließen.
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
05.07.2018
- Seite 1 -
USB
Exciter X 32-4/8
(-)
(+)
E-Mail:
info@whd.de
Web:
www.whd.de
