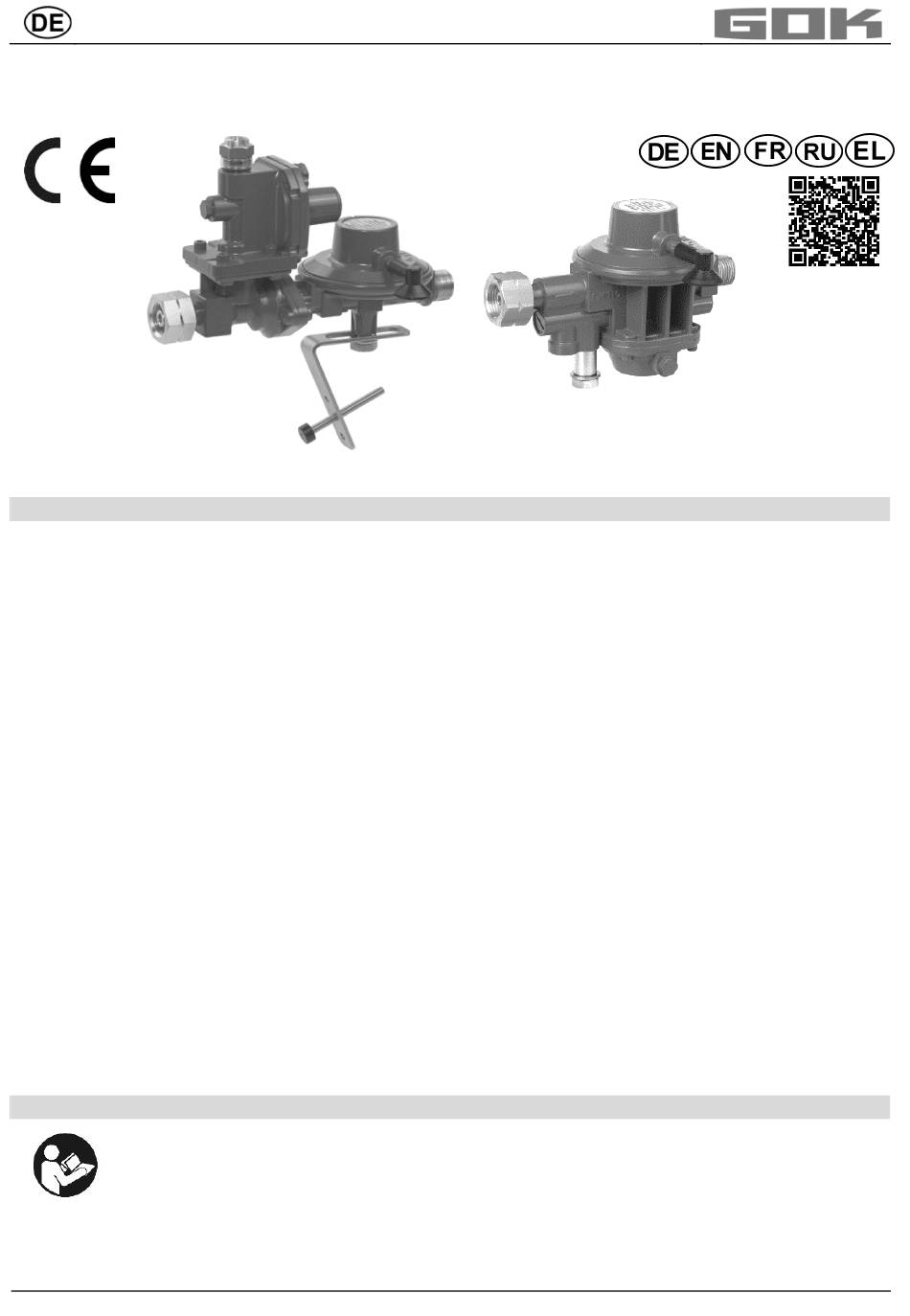

Montage- und Bedienungsanleitung
Niederdruckregler Typ FL 90-4 und Typ FL 91-4
zum Anschluss an Gasflaschen, zur Druckregelung auf den Nenndruck des Gasgerätes
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG ......................................................................................................................... 1
ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 2
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
PRODUKTBEZOGENE SICHERHEITSHINWEISE .................................................................................. 2
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ............................................................................... 3
QUALIFIKATION DER ANWENDER ........................................................................................................ 3
AUFBAU .................................................................................................................................................. 4
VORTEILE UND AUSSTATTUNG............................................................................................................ 4
ANSCHLÜSSE ......................................................................................................................................... 5
MONTAGE ............................................................................................................................................... 6
DICHTHEITSKONTROLLE ...................................................................................................................... 7
INBETRIEBNAHME ................................................................................................................................. 8
BEDIENUNG ............................................................................................................................................ 8
FEHLERBEHEBUNG ............................................................................................................................... 8
WARTUNG .............................................................................................................................................. 9
AUSTAUSCH ......................................................................................................................................... 10
INSTANDSETZUNG .............................................................................................................................. 10
AUSSERBETRIEBNAHME .................................................................................................................... 10
TECHNISCHE DATEN ........................................................................................................................... 10
ENTSORGEN ........................................................................................................................................ 11
LISTE DER ZUBEHÖRTEILE ................................................................................................................. 11
GEWÄHRLEISTUNG ............................................................................................................................. 11
TECHNISCHE ÄNDERUNGEN .............................................................................................................. 11
SERVICE ............................................................................................................................................... 11
NOTIZEN ............................................................................................................................................... 12
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
Originalanleitung / Artikel-Nr. 05 004 50 g

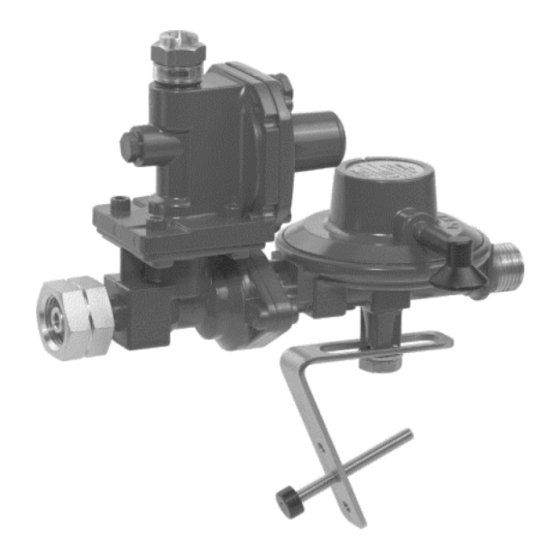

Typ FL 90-4
Τyp FL 91-4
Ausgabe 11.2016 / Ersatz für Ausgabe 03.2015
