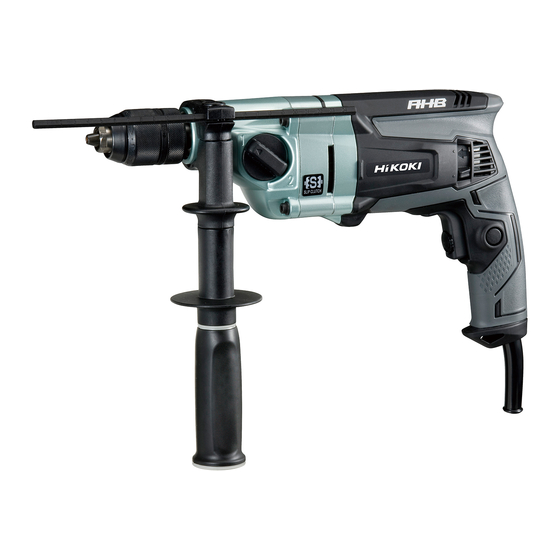

- Page 1 电钻 Drill D 13VL 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告 ......2 用途...............5 电钻安全警告...........4 作业之前.............5 符号...............4 使用方法.............8 规格...............5 维护和检查............9 标准附件.............5 选择附件............10 电动工具通用安全警告 警告！ 阅读随电动工具提供的所有安全警告、说明、图示和规定。 不遵照以下所列说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线） 电动具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 杂乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 操作电动工具时，远离儿童和旁观者。 注意力不集中会使你失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的 电动工具不能使用任何转换插头。 未经改装的插头和相配的插座将降低电击风险。 b) 避免人体接触接地表面，如管道、散热片和冰箱。 如果你身体接触接地表面会增加电击风险。 c) 不得将电动工具暴露在雨中或潮湿环境中。... - Page 3 中文 f) 如果无法避免在潮湿环境中操作电动工具，应使用带有剩余电流装置 （RCD）保护的电源。 RCD 的使用可降低电击风险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。在连接电源和 / 或电池包、拿起或搬运工具前确保开关处 于关断位置。 手指放在开关上搬运工具或开关处于接通时通电会导致危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要过分伸展。时刻注意立足点和身体平衡。 这样能在意外情况下能更好地控制住电动工具。 f) 着装适当。 不要穿宽松衣服或佩戴饰品。 让你的头发和衣服远离运动部件。 宽松衣服、佩饰或长发可能会卷入运动部件。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用 得当。 使用集尘装置可降低尘屑引起的危险。 h) 不要因为频繁使用工具而产生的熟悉感而掉以轻心， 忽视工具的安全准则。 某个粗心的动作可能在瞬间导致严重的伤害。...
-
Page 4: 电钻安全警告
中文 f) 保持切削刀具锋利和清洁。 维护良好地有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附 件和工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险情况。 h) 保持手柄和握持表面干燥、清洁，不得沾有油脂。 在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。 5) 维修 a) 由专业维修人员使用相同的备件维修电动工具。 这将保证所维修的电动工具的安全。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 电钻安全警告 1) 使用辅助手柄。失控会导致人身伤害。 2) 当在钻削附件可能触及暗线或其自身导线的场合进行操作时，要通过绝缘握 持面握持工具。钻削附件碰到带电导线会使工具外露的金属零件带电而使操 作者受到电击。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 ---/min 额定电压 每分钟转动次数 电流 二类工具... -
Page 5: 标准附件
中文 规格 电压 220V 输入功率 860 W 改变速度 0 － 1100 /min 0 － 3000 /min 空载转速 13 mm 8 mm 钢铁 能力 40 mm 25 mm 木材 8100 /min 22000 /min 满载冲击率 2.9 kg 重量（不含线缆） 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 1 边柄 ( 代码号：338768 ) 2 深度计... - Page 6 中文 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆。 延伸线缆要尽可能地短些。 4. 检查插座 如果插头插入插座后非常松动，就必须对插座进行修理。 联系持证电工，进行妥善修理。 如果使用这样的问题插座，可能会引起过热现象，进而造成严重危害。 5. 确认环境条件 确认工作场所条件合适，且符合规定的预防措施。 6. 选择合适的钻头 ○ 金属或塑料 使用通常的金属用钻头。 ○ 木材钻孔 使用通常的木工用钻头。 电钻卡盘 但钻开直经 6.5 mm 或更小的孔口时，宜 使用金属用钻头。 拧紧 7. 钻头的装配和拆卸 对于有键夹盘 ( 图 1) (1) 打开夹盘钳夹，并将钻头插入夹盘。 (2) 将卡盘扳手分别放在夹盘的三个孔之上， 松开 并将其沿顺时针方向旋转（前视） ，使之固 卡盘...
- Page 7 中文 深度计 要将深度计安装在边柄上时，请将深 度计插入边柄上的 U 形槽内，并根据 所需孔深来调节深度计的位置，然后 旋紧边柄扣。 （图 4） 9. 高低速换档 换档前， 应先确认电源开关是否入 “切 断”位，且电钻是否完全停止转动。 松开 拧紧 按图 5 中箭头所示旋转变速转盘以改 边柄 变速度。 如果很难转动变速转盘，朝任一方向 图 4 轻轻转动卡盘， 然后再转动变速转盘。 刻在电钻壳体上的“１”为低速， “2” 为高速。 如果很难转动变速转盘，朝任一方向 轻轻转动卡盘， 然后再转动变速转盘。 10. 确认钻头旋转方向（图 6, 7） 通过逆时针方向旋转变速杆，钻头会 沿顺时针方向旋转（从后侧查看） 通过顺时针方向旋转变速杆，钻头会...
-
Page 8: 使用方法
中文 使用方法 注意！ 当安装或移除钻头和其它各类部件时，为避免发生事故，务必确认开关是否 关闭，并从插座上断开插头。工作小憩时或工作后也须切断电源开关。 1. 开关操作 ○ 按下起动器时，电钻旋转 ； 松开起动器时，电钻停止。 ○ 改变拉起动器开关的程度可以控制电钻的转速。轻拉起动器开关转速较慢， 进一步拉起动器开关则转速变快。 ○ 可以用速度控制拨盘预选所需的旋 转速度。 制动器 起动器开关 顺 时 针 转 动 速 度 控 制 拨 盘 提 高 速 度，逆时针转动降低速度。 （图 8） 低速 高速 ○ 拉起动器并推制动器，保持开关合 上状态，便于连续运转。当开关断... -
Page 9: 维护和检查
中文 维护和检查 警告！ 在维护和检查期间，一定要“切断”电源，并将插座上的插头拔掉。 1. 检查钻头 继续使用已磨损或损伤的钻头，不仅使工作效率大为降低，同时又会导致电 动机过载。因此，钻头必须时常检查，并根据情况需要换新件。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查碳刷 为了保证长期安全操作和防止触电，必须仅由经授权的HiKOKI维修服务中心 检查和更换碳刷。 5. 更换电源线 如果需要更换电源线，则必须由此代理的生产厂商进行操作，以免发生危险。 6. 维修零部件一览表 注意！ HiKOKI电动工具的修理、改动和检查工作必须由HiKOKI授权服务中心来 做。 在请求进行修理或进行其他维护时，如果将所述维修零部件一览表与要修理 的工具一同送到HiKOKI授权服务中心，将会很有帮助。在电动工具的操作和 维护期间，必须遵守每个国家制定的安全条例和标准。... -
Page 10: 选择附件
中文 选择附件 有关详细信息请联系HiKOKI授权服务中心。 产品编号：987576 产品编号：303709 卡盘扳手 深度计 产品编号：338768 边柄 产品编号：338762 塑料运输箱... -
Page 11: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........11 DRILL SAFETY WARNINGS ............... 13 SYMBOLS ....................14 SPECIFICATIONS ..................15 STANDARD ACCESSORIES ............... 15 APPLICATIONS .................... 16 PRIOR TO OPERATION ................16 HOW TO USE ....................18 MAINTENANCE AND INSPECTION ............19 SELECTING ACCESSORIES ............... - Page 12 English d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. e) When operating a power tool outdoors, use an extension cord suitable for outdoor use.
-
Page 13: Drill Safety Warnings
English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or remove the battery pack, if detachable, from the power tool before making any adjustments, changing accessories, or storing power tools. -
Page 14: Symbols
English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user No-load speed must read instruction manual. Rated voltage ---/min revolutions per minute Current Class II tool... -
Page 15: Specifications
English SPECIFICATIONS Voltage 220V Power input 860 W Speed change No-load speed 0 – 1100 /min 0 – 3000 /min Steel 13 mm 8 mm Capacity Wood 40 mm 25 mm Full load impact rate 8100 /min 22000 /min Weight (without cord) 2.9 kg STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. -
Page 16: Applications
English APPLICATIONS Boring holes in metal, wood and plastic. PRIOR TO OPERATION Power source Ensure that the power source to be utilized conforms to the power requirements specifi ed on the product nameplate. Power switch Ensure that the power switch is in the OFF position. If the plug is connected to a receptacle while the power switch is in the ON position, the power tool will start operating immediately, which could cause a serious accident. - Page 17 English Sleeve For keyless chuck (Fig. 2) Retaining ring Mounting the bit Loosen Turn the sleeve counterclockwise and open the chuck. After inserting the drill bit into the chuck as far it will go, grip the ring and close the chuck by turning the sleeve clockwise as viewed from the Tighten front.
-
Page 18: How To Use
English 10. Check the rotational direction (Fig. 6, 7) The bit rotates clockwise (viewed from the rear side) by turning the rotational change lever counterclockwise. The bit rotates counterclockwise (viewed from the rear side) by turning the rotational change lever clockwise. NOTE Rotational change Actuate the rotational change lever only when... -
Page 19: Maintenance And Inspection
ONLY be performed by a HiKOKI Authorized Service Center. Replacing supply cord If the replacement of the supply cord is necessary, it has to be done by HiKOKI Authorized Service Center to avoid a safety hazard. -
Page 20: Selecting Accessories
Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. - Page 24 服务中心 工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 福建高壹工机有限公司 福建省福州市福兴投资区湖塘路 编号：C99714726 F 发行日期：2018年10月 中国印刷...
