- Page 1 40V LITHIUM-ION CORDLESS STRING TRIMMER 21332 Owne r’s Manual TOLL-FREE HELPLINE: 1-888-90WORKS (888.909.6757) www.greenworkstools.com Read all safety rules and instructions carefully before operating this tool.
-
Page 3: Table Of Contents
CONTENTS Contents ..........................2 ......................2 General safety rules ......................3-5 Symbols ..........................6-7 Know your string trimmer ..................... 8 Assembly instruction ....................... 9-12 Operation ........................13-16 Maintenance..........................17 Environmentally safe battery disposal...................18 Troubleshooting..........................19 Warranty ..........................20 Exploded View ........................21 Parts List ..........................22 PRODUCT SPECIFICATIONS 40V CORDLESS STRING TRIMMER EDGER... -
Page 4: General Safety Rules
GENERAL SAFETY RULES W A R N I N G Read and understand all instructions before using this product. Failure to follow all • Avoid dangerous environment. Don’t use appliances in damp or wet locations. Don’t use in rain. • •... - Page 5 • Remove or disconnect battery before servicing, cleaning or removing material from the gardening appliance. • Use only Greenworks batteries. • Store idle appliances - When not in use, string trimmer should be stored indoors in a dry, locked place out of the reach of children.
- Page 6 GENERAL SAFETY RULES • If the power supply cord is damaged, it must be replaced only by the manufacturer or by an authorized service center to avoid risk. • Do not point the string trimmer in the direction of people or pets. •...
-
Page 7: Symbols
SYMBOLS Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the product better and safer. SYMBOL NAME DESIGNATION/EXPLANATION Volts Voltage Minutes Time Direct Current Type or a characteristic of current... - Page 8 SYMBOLS The following signal words and meanings are intended to explain the levels of risk associated with this product. SYMBOL SIGNAL MEANING DANGER Indicates an imminently hazardous situation, which, if not avoided, will result in death or serious injury. WARNING Indicates a potentially hazardous situation, which, if not avoided, could result in death or serious injury.
-
Page 9: Know Your String Trimmer

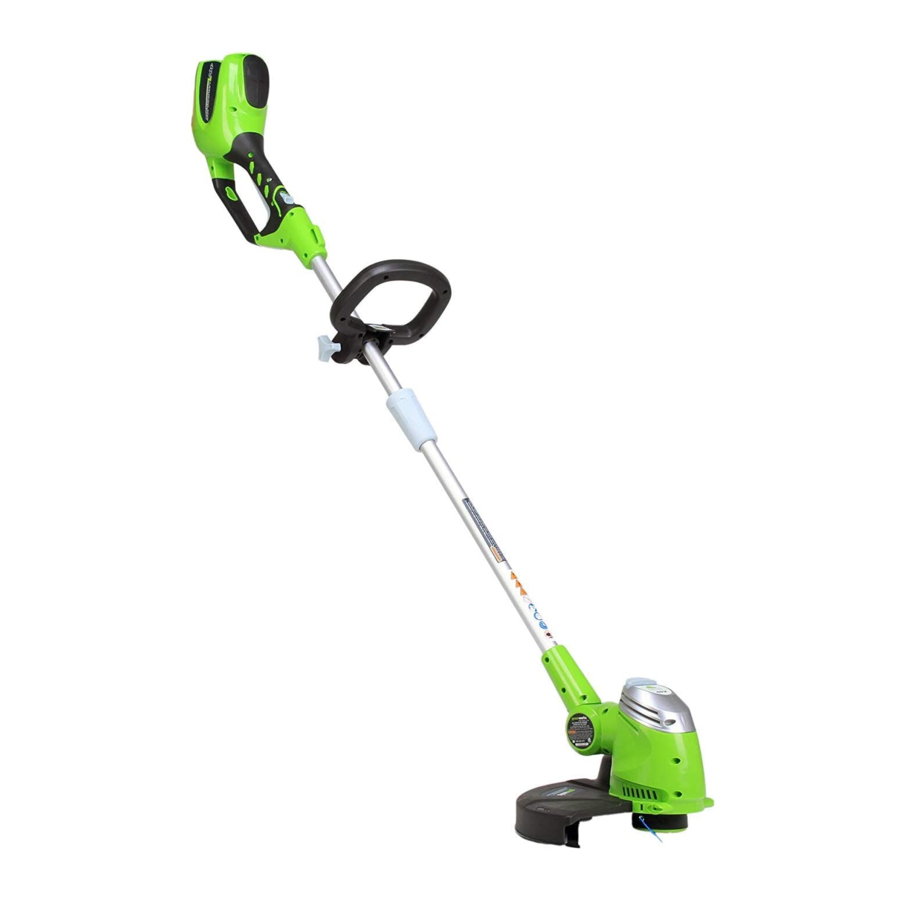

KNOW YOUR STRING TRIMMER KNOW YOUR STRING TRIMMER (See Figure 1.) The safe use of this product requires an understanding of the information on the product and in this operator’s manual as well as a knowledge of the project you are attempting. Before use of this product, familiarize yourself with all operating features and safety rules. -
Page 10: Assembly Instruction
ASSEMBLY INSTRUCTION W A R N I N G • Replace the battery pack or charger immediately if the battery case or charger cord is damaged. • Always make sure the string trimmer switch is OFF before inserting or removing the battery pack. - Page 11 ASSEMBLY INSTRUCTION AUXILIARY HANDLE ( See Figure 3.) W A R N I N G To avoid injury, adjust the auxiliary handle for optimum control and balance. Do not overreach when operating grass trimmer/edger. Keep proper balance at all times for better control of the tool in unexpected situations.

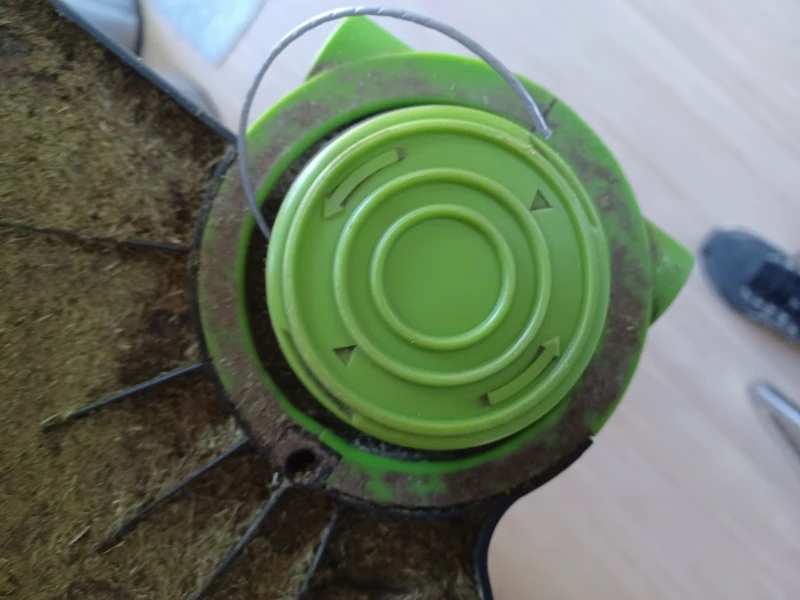

- Page 12 ASSEMBLY INSTRUCTION To replace the spool: 1. Replace the spool (1) with a new pre-wound spool. 2. Insert the end of line through the opening (4) in the spool housing (3). 3. Align the tabs on the spool cover with the slots in the spool housing on the trimmer head. 4.
- Page 13 ASSEMBLY INSTRUCTION BATTERY IMPORTANT! The battery pack is not charged when it is purchased. Before using the trimmer for to read all safety precautions, and follow the inst ructions in the Battery Charger section. To remove (See Figure 6.) 1. Press the latch button (1) on the battery pack down and hold. trimmer NOTE: may require a strong pull to remove it.
-
Page 14: Operation
OPERATION W A R N I N G To avoid injury: • Do not squeeze the trigger while the grass trimmer/edger is inverted. Do not carry the grass trimmer/edger with your finger on the switch. Avoid unintentional starting. To Turn On/Off: ( See Figure 7.) 1. - Page 15 OPERATION Fig. 9 Trimmer Tips Before each use • Make sure the protective guard is tightly installed. Tighten the guard screw. • Make sure the battery is fully charged and that the charger is disconnected before using or storing the trimmer. •...
- Page 16 OPERATION CHARGING PROCEDURE (See Figure 10) that maximum run time can be achieved. This lithium-ion battery will not develop a memory and may be charged at any time. A fully discharged battery pack will require approximately 60 minutes (73Wh) / 120 minutes (146Wh) to fully charge from a discharged state.
- Page 17 OPERATION CHARGER MAINTENANCE • Keep the charger clean and clear of debris. Do not allow foreign material into the recessed cavity or on the contacts. Wipe with a dry cloth. Do not use solvents, water, or place in wet conditions. •...
-
Page 18: Maintenance
MAINTENANCE W A R N I N G before adjusting, inspecting, or cleaning the blower. Cleaning Remove the battery pack. 1. Brush or blow dust and debris out of the air vents using compressed air or a vacuum. Keep the air vents free of obstructions, sawdust, and wood chips. Do not spray, wash, or immerse the air vents in water. -
Page 19: Environmentally Safe Battery Disposal
ENVIRONMENTALLY SAFE BATTERY DISPOSAL W A R N I N G If the battery pack cracks or breaks, with or without leaks, do not recharge it and do not use. Dispose of it and replace with a new battery pack. DO NOT ATTEMPT TO REPAIR IT! To avoid injury and risk of fire, explosion, or electric shock, and to avoid damage to the environment: •... -
Page 20: Troubleshooting
TROUBLESHOOTING Problem Cause Solution 1. The battery pack is not 1. Attach the battery pack to the trimmer. attached to the trimmer. 2. No electrical contact 2. Remove battery check contact and reinstall between the trimmer and the battery pack. String trimmer battery. -
Page 21: Warranty
(4) years against defects in materials, parts or workmanship. GREENWORKS, at its own discretion will repair or replace any and all parts found to be defective, through normal use, free of charge to the customer. This warranty is valid only for... -
Page 22: Exploded View
EXPLODED VIEW... -
Page 23: Parts List
PARTS LIST Parts Num. Model Num. Description Q'ty 31102998 Greenworks 40V Li-Ion charger(if included) 31103976 Greenworks 40V 2Ah Li-Ion battery(if included) 31104723 upper shaft / handle assy. 31103723 Lower shaft / motor assy. 31105710 0.065” spool assy. 3411546A-6 Single line spool cover 31102723 40V 12’’... - Page 24 TOLL-FREE HELPLINE: 1-888-90WORKS (888.909.6757)
- Page 25 21332 www.greenworkstools.com...
- Page 26 ÍNDICE n Í ........
-
Page 27: Reglas Generales De Seguridad
REGLAS GENERALES DE SEGURIDAD A D V E R T E N C I A Lea y comprenda todas las instrucciones antes de usar este producto. No obedecer todas las instrucciones que se listan a continuación podría resultar en choques eléctricos, incendios o lesiones personales graves. - Page 28 REGLAS GENERALES DE SEGURIDAD • Mantenga todas las partes de su cuerpo alejadas de todos los elementos móviles y • No introduzca ningún objeto en los respiraderos. No la use si algún respiradero está bloqueado; mantenga los respiraderos libres de polvo, pelusa, cabello y de cualquier cosa •...
- Page 29 REGLAS GENERALES DE SEGURIDAD • La batería podría desarrollar fugas si se le usa excesivamente o si hay temperaturas extremas. Si el líquido entra en contacto con su piel, lávela inmediatamente con jabón y agua, luego neutralícela con jugo de limón o con vinagre. Si el líquido entra en sus ojos, enjuáguelos con agua limpia durante 10 minutos como mínimo, luego obtenga atención médica inmediatamente.
-
Page 30: Símbolos
SÍMBOLOS Este producto podría contener algunos de los siguientes símbolos. Sírvase estudiarlos y aprender su una forma más segura. Í DESIGNACIÓN/EXPLICACIÓN Voltaje Voltios mperios Corriente Frecuencia (ciclos por segundo) Hertz Vatios Potencia eléctrica M n i Tiempo Corriente alterna Tipo de corriente Tipo o característica de la corriente Fabricación con aislamiento doble Fabricación Clase II... - Page 31 SÍMBOLOS este producto. SÍMBOLO AVISO SIGNIFICADO PELIGRO Indica situaciones inminentemente peligrosas que, si no se evitan, resultan en la muerte o en lesiones serias. ADVERTENCIA l a i g i l podrían resultar en la muerte o en lesiones serias PRECAUCIÓN l a i g i l...
-
Page 32: Familiarícese Con Su Recortador De Cuerda
FAMILIARÍCESE CON SU RECORT ADOR DE CUERDA FAMILIARÍCESE CON SU RECORT ADOR DE CUERDA (vea la figura 1.) Para usar con seguridad este producto es necesario comprender la información que se presenta en el producto y en el presente manual del operador, así como tener conocimiento del proyecto que se intenta efectuar. -
Page 33: Ensamblaje
ENSAMBLAJE A D V E R T E N C I A Para evitar lesiones y reducir el riesgo de choques eléctricos o incendio: • Reemplace el paquete de baterías o el cargador inmediatamente si la caja de la batería o el cable del cargador se han dañado. - Page 34 ENSAMBLAJE MANIJA AUXILIAR ( Vea la figura 3.) A D V E R T E N C I A Para evitar lesiones, ajuste la manija auxiliar para obtener un control y equilibrio óptimos. No extienda su cuerpo más allá de su alcance natural al operar el recortador de hierba y rebordeador. Mantenga el equilibrio apropiadamente todo el tiempo para controlar mejor la herramienta en situaciones inesperadas.
- Page 35 ENSAMBLAJE Cómo reemplazar la bobina: 1. Reemplace la bobina (1) con una bobina nueva pre-bobinada. 2. Meta el extremo del alambre en la apertura (4) de la carcaza de la bobina (3). 3. Alinee las lengüetas que se encuentran en la cubierta de la bobina con las ranuras en la carcaza de la bobina del cabezal del recortador.
- Page 36 ENSAMBLAJE PAQUETE DE BATERÍAS ¡IMPORTANTE! El paquete de baterías no está cargado al momento de la compra. Antes de usar el soplador por primera vez, coloque el paquete de baterías en el cargador de baterías y cárguelo completamente. Asegúrese de leer todas las precauciones de seguridad y de seguir las instrucciones en la sección titulada Procedimiento para cargar.
-
Page 37: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO A D V E R T E N C I A Para evitar lesiones: • No apriete el gatillo mientras el recortador de hierba y rebordeador se encuentre invertido. • No transporte el recortador de hierba y rebordeador con sus dedos en el interruptor. Evite los arranques no intencionales. - Page 38 INSTRUCCIONES DE FUNCIONAMIENTO Fig. 9 Consejos para el recortador Antes de cada uso • Asegúrese de que la cubierta protectora esté firmemente instalada. Apriete el tornillo de la cubierta protectora. • Antes de usar o almacenar el recortador, asegúrese de que la batería esté completamente cargada y que el cargador esté...
- Page 39 INSTRUCCIONES DE FUNCIONAMIENTO ver imagen 10. PROCEDIMIENTO DE CARGA NOTA: La batería no se envía completamente cargada. Se recomienda cargarla completamente antes de usarla por primera vez para garantizar que se pueda obtener el máximo tiempo de funcionamiento. Esta batería de ión de litio no desarrolla memoria y se le puede cargar en cualquier momento.
- Page 40 INSTRUCCIONES DE FUNCIONAMIENTO A D V E R T E N C I A Si se coloca en el cargador una batería tibia o caliente, la lámpara LED de indicación de carga (CHARGING) en el cargador podría iluminarse de color ANARANJADO. Si eso sucede, deje que la batería se enfríe afuera del cargador por aproximadamente 30 minutos.
-
Page 41: Mantenimiento
MANTENIMIENTO A D V E R T E N C I A • Para evitar el riesgo de incendio, choques eléctricos o muerte por electrocución: • No use paños húmedos ni detergente sobre la batería o el cargador. • Quite siempre el paquete de baterías antes de limpiar, inspeccionar o efectuar cualquier mantenimiento en el recortador. -
Page 42: Desecho De Baterías Compatible Con El Medio Ambiente
DESECHO DE BATERÍAS COMPATIBLE CON EL MEDIO AMBIENTE Los siguientes materiales tóxicos y corrosivos se encuentran en las baterías que se utilizan en el paquete de baterías del recortador. Lithium, un material tóxico. A D V E R T E N C I A Se debe desechar todo material tóxico de la forma especificada para evitar contaminar el medio ambiente. -
Page 43: Resolución De Averías
RESOLUCIÓN DE AVERÍAS Para fijar el paquete de baterías, asegúrese El motor no arranca La batería no está bien de que los pestillos en la parte superior del cuando se presiona el colocada paquete de baterías se traben en su lugar. interruptor de gatillo La batería no tiene carga. -
Page 44: Garantía
GARANTÍA LIMITADA DE CUATRO AÑOS Por este medio y por un período de cuatro años GREENWORKS garantiza este producto contra defectos en materiales, piezas o mano de obra al comprador original que cuente con una prueba de compra. GREENWORKS, a su sola discreción reparará o reemplazará, sin costo algun o para el cliente, cualquier pieza defectuosa, siempre y cuando se haya hecho uso normal de ella. -
Page 45: Diagrama De Componentes
DIAGRAMA DE CO MPONENTES... -
Page 46: Lista De Piezas
