- Page 1 Gebrauchs- und Montageanleitung Operating and installation instructions Zip HydroTap G4 BC 100/75 ® Zip HydroTap G4 BC 100/75 ® > >...
-
Page 2: Table Of Contents
Zip HydroTap ® G4 BC100/75 Inhaltsverzeichnis 1. Sicherheitshinweise ..................3 2. -
Page 3: Sicherheitshinweise
Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes verantwortlich ist. Gebrauchs anleitungen sind für den Endanwender bestimmt. Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar unter: www.clage.de/downloads • Das Gerät enthält unter Druck stehendes Kältemittel R134a. Es darf keiner offenen Flamme ausgesetzt werden. -
Page 4: Gerätebeschreibung

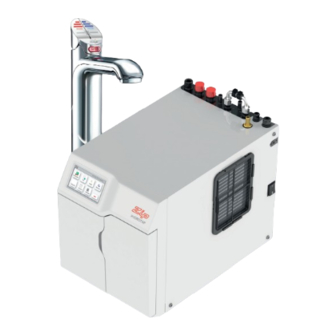

2. Gerätebeschreibung Das Zip HydroTap G4 BC 100/75 ist ein elektronisch geregeltes System für Küchen und Teeküchen, das filtriertes und gekühltes sowie kochend heißes Trinkwasser liefert. Während das Gerät unsichtbar unter der Spüle installiert wird, erfolgt die Entnahme bequem über eine spezielle Armatur. -
Page 5: Montage
CLAGE 4. Montage Maßangaben in mm Elektroanschluss mit Stecker 230 V AC 50 Hz Eckventil (Bauseits) Zu beachten sind: • VDE 0100 • EN 806-2 • Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen • Technische Daten und Angaben auf dem Typenschild Stellen sie vor der Installation sicher, dass…... -
Page 6: Installation Der Armatur
Zip HydroTap ® G4 BC100/75 4. Montage Installation der Armatur Hinweis: Die Armatur darf nicht weiter als 900 mm über dem Boden des Untertischgerätes installiert werden, um einen zu niedrigen Wasserdruck zu vermeiden. Armatur Hinweis: Die Armatur darf unter keinen Umständen gedreht werden, nachdem sie fest montiert wurde! Sockel 1. -
Page 7: Optional: Installation Eines Externen Ionenaustauschers
CLAGE 4. Montage 10mm Loch für 35 mm Ausschnitt 3. Schneiden Sie die Löcher, wie auf der Schablone markiert. Gewindestange für Armatur 4. Setzen Sie das Tableau ein, platzieren Sie den Abstandshalter aus Kunststoff zwischen der Arbeitsplatte und dem Tableau am 35mm-Loch. Fixieren Sie das Tableau von der Unterseite an der Gewindestange mit der mitgelieferten Unterlegscheibe und Mutter. - Page 8 Dampf aus der Armatur austreten. 5. Das Gerät befindet sich anschließend im normalen Betriebsmodus. Warten Sie bis die rote Taste durchgehend leuchtet und prüfen Sie dann den Wasserfluss und die Temperatur. 6. Registrieren Sie das Gerät im Internet unter www.clage.de.
-
Page 9: Gebrauch
CLAGE 5. Gebrauch Hinweis: Wenn das Trinkwassersystem mehrere Tage lang nicht benutzt wurde, lassen Sie etwa fünf Minuten lang kaltes Wasser aus der Armatur ablaufen. Bedienung Betätigen Sie die rote Taste, um kochendes Wasser zu zapfen. Wenn die Taste Kochendwasser-Hebel Gekühltwasser-Hebel... -
Page 10: Menü
Zip HydroTap ® G4 BC100/75 5. Gebrauch Menü Am Untertischgerät befindet sich ein Touch Screen, an dem die Betriebsparameter des Gerätes eingestellt und abgelesen werden können. Im Menü können folgende Einstellungen vorgenommen werden: »Sprache« Auswahl der im Menü verwendeten Sprache. »Info«... - Page 11 CLAGE 5. Gebrauch Kinder kein kochendes Wasser zapfen können. • Wenn die Safetytaste aktiviert ist, muss zum Zapfen von kochendem Wasser zusätz- lich zur Betätigung der roten Taste die Safetytaste an der Armatur berührt werden. • Wenn der Verbrühschutz aktiviert ist, muss zum Zapfen von kochendem Wasser die Safetytaste drei mal hintereinander berührt werden.
-
Page 12: Wartung Und Pflege
Zip HydroTap ® G4 BC100/75 6. Wartung und Pflege Reinigung Die Oberflächen des Untertischgerätes und der Armatur nur mit einem feuchten Tuch abwischen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden. Die Untertischeinheit und die Armatur nicht mit einem Wasserstrahl reinigen, da dies die Elektronik beschädigen könnte. -
Page 13: Problemlösung
Störung der Wasserversorgung. Wasserzulauf auf Blockierungen überprüfen. Möglicher interner Fehler. Kundendienst kontaktieren. Sollte das Gerät weiterhin nicht funktionieren, wenden Sie sich bitte an: CLAGE GmbH Zentralkundendienst Pirolweg 1 – 5 21337 Lüneburg Deutschland Telefon: +49 (0) 4131 · 89 01- 40 Telefax: +49 (0) 4131 ·... -
Page 14: Umwelt Und Recycling
Zip HydroTap ® G4 BC100/75 8. Umwelt und Recycling Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo- nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott ent- gegennehmen. - Page 16 Zip HydroTap ® G4 BC100/75 Montageschablone für das Tableau Loch für die Armatur-Anschlussschläuche Hole for tap connecting hoses Öffnung für die Tableauvertiefung Hole for tray recess Aussparung für den Befestigungsbolzen Hole for fastening bolt...
- Page 17 CLAGE Installation template for the tray Außendurchmesser des Tableaus Outside diameter of tray Ø 35 mm + 0,5 mm Loch für die Armatur-Anschlussschläuche Maßstab: 1:3,3 Maßstab: 1:3,3 Scale: 1:3.3 Maßstab 1:1 Scale: 1:1...
- Page 19 CLAGE Contents 1. Safety Instructions ..................16 2.
-
Page 20: Safety Instructions
Instruction manuals are intended for the specialist who is responsible for the installation of the appliance. Operation manuals are for the end user. The latest version of the instructions can be found online at www.clage.com. • The device contains pressurized coolant R134a. The appliance must not be exposed to naked flames. -
Page 21: Description Of Appliance
2. Description of Appliance The Zip HydroTap G4 BC 100/75 is a electronically controlled system which delivers filtered boiling water as well as chilled still drinking water for kitchens and pantries. The appliance itself is stowed away out of sight below the sink and the water is dispensed via a special tap. -
Page 22: Installation
Zip HydroTap ® G4 BC100/75 4. Installation Dimensions in mm Electrical connection with plug 230 V AC 50 Hz Angle valve (customer’s) Min. clearance distance (in mm) The following regulation must be observed: • Installation must comply with all statutory regulations, as well as those of the local electricity and water supply companies. •... -
Page 23: Installing The Tap
CLAGE 4. Installation Installing the tap Note: The tap must not be installed more than 900 mm above the base of the undersink unit. Failure to do this may result in poor water delivery. Note: Under no circumstances should the tap be twisted after the installation is complete. -
Page 24: Optional: Installing An External Ion Exchanger
5. The unit will then be in normal operating mode. Wait for the red lever to show a steady light, and then check the water flow and the temperature. 6. Register the appliance with the customer service department online at www.clage.com. -
Page 25: Using The Tap
CLAGE 5. Using the Tap Note: If the drinking water system has not been used for several days, allow the tap to run cold water for about five minutes. Operation Press the red lever to dispense boiling water. Pull the lever up to dispense boiling water... -
Page 26: Menu
Zip HydroTap ® G4 BC100/75 5. Using the Tap Menu The undersink unit has a touch screen which can be used to set and read the operating parameters. The following settings can be carried out in the menu: ‘Language’ Select the language used in the menu. ‘Information’... - Page 27 CLAGE 5. Using the Tap at the same time press the Safety button on the tap. • To dispense boiling water when Scald Protection is enabled, press the Safety button three times in succession. Boiling water can then be dispensed for 30 seconds.
-
Page 28: Cleaning And Maintenance
Zip HydroTap ® G4 BC100/75 6. Cleaning and Maintenance Cleaning The plastic surfaces and taps should only be wiped with a damp cloth. Do not use abrasive or chlorine-based cleaning agents or solvents. Do not clean the undersink unit and tap with a water jet, as that could damage the electronic components. -
Page 29: Troubleshooting
Water interruption. Check water inlet for blockages. Possible internal fault. Contact customer service. If you cannot rectify the fault with the aid of this table, please contact: CLAGE GmbH Central Customer Service Pirolweg 1 – 5 21337 Lüneburg Germany Tel: +49 ·... -
Page 30: Environment And Recycling
Zip HydroTap ® G4 BC100/75 8. Environment and Recycling Your product was manufactured from high-quality, reusable materials and components. Please respect in case of discarding that electrical devices should be disposed of sepa- rately from household waste at the end of their service life. Therefore, please take this device to a municipal collection point that accepts electronic scrap. -
Page 31: Quick Guide
CLAGE Kurzanleitung Quick Guide Kochendwasser zapfen: Kaltwasser zapfen: Kindersicherung aktivieren / deaktivieren: Die rote Taste und die Safety-Taste gleichzeitig Die blaue Taste drücken. Die blaue Taste und die Safety-Taste drücken. gleichzeitig drücken und 10sek halten. For boiling water: For cold water:... - Page 32 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 89 01-0 Telefax: +49 4131 83 200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. 9120-91934 05.15...
