  • Page 1 Gebrauchs- und Montageanleitung Operating and installation instructions Zip HydroTap ® G4 BC 100/75 Zip HydroTap ® G4 BC 100/75 > > >...

  • Page 2: Table Of Contents

    Zip HydroTap ® G4 BC100/75 Inhaltsverzeichnis 1. Sicherheitshinweise ................... . 3 2.

  • Page 3: Sicherheitshinweise

    Gebrauchs anleitungen sind für den Endanwender bestimmt. Die dem Gerät beigefügten Anleitungen entsprechen dem technischen Stand des Gerätes. Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar unter: www.clage.de/downloads • Das Gerät enthält unter Druck stehendes Kältemittel R134a. Es darf keiner offenen Flamme ausgesetzt werden.

  • Page 4: Gerätebeschreibung

    Zip HydroTap ® G4 BC100/75 2. Gerätebeschreibung Das Zip HydroTap ® G4 BC 100/75 ist ein elektronisch geregeltes System für Küchen und Teeküchen, das filtriertes und gekühltes sowie kochend heißes Trinkwasser liefert. Während das Gerät unsichtbar unter der Spüle installiert wird, erfolgt die Entnahme bequem über eine spezielle Armatur.

  • Page 5: Montage

    CLAGE 4. Montage Maßangaben in mm Elektroanschluss mit Stecker 230 V AC 50 Hz Eckventil (Bauseits) Zu beachten sind: • VDE 0100 • EN 806 • Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen • Technische Daten und Angaben auf dem Typenschild Stellen sie vor der Installation sicher, dass…...

  • Page 6: Installation Classic

    Zip HydroTap ® G4 BC100/75 4. Montage Installation Classic Hinweis: Die Armatur darf nicht weiter als 900 mm über dem Boden des Untertischgerätes installiert werden, um einen zu niedrigen Wasserdruck zu vermeiden. Armatur Hinweis: Die Armatur darf unter keinen Umständen gedreht werden, nachdem sie fest montiert wurde! Sockel 1.

  • Page 7: Installation Der Untertischeinheit

    CLAGE 4. Montage 9. Schieben Sie zuerst die Gummidichtung, dann die Sperrscheibe und die Befestigungs mutter von unten über die Schläuche/Kabel und anschließend Sockel O-Ring über die Gewindestange der Armatur. Befestigen Sie die Armatur mit der Befestigungsmutter. Vergewissern Sie sich vor dem Festziehen der Mutter, dass der Armaturkopf in die gewünschte Richtung zeigt.

  • Page 8: Optional: Installation Des Tableaus

    Zip HydroTap ® G4 BC100/75 4. Montage Optional: Installation des Tableaus Classic Das Tableau (Artikelnummer: 4100-44111) ist ein Zubehörelement und kann dazu verwendet werden, die Armatur unabhängig von einer Küchenspüle zu installieren. 1. Vergewissern Sie sich, dass an der für das Tableau vorgesehenen Stelle ein Wasserzulauf, ein Wasserabfluss, eine Steckdose mit einer Absicherung von Armatur mindestens 10 A und ausreichend Platz für das Untertischgerät vorhanden ist.

  • Page 9: Inbetriebnahme

    Dampf aus der Armatur austreten. 5. Das Gerät befindet sich anschließend im normalen Betriebsmodus. Warten Sie bis die rote Taste durchgehend leuchtet und prüfen Sie dann den Wasserfluss und die Temperatur. 6. Registrieren Sie das Gerät im Internet unter www.clage.de.

  • Page 10: Gebrauch

    Zip HydroTap ® G4 BC100/75 5. Gebrauch Hinweis: Wenn das Trinkwassersystem mehrere Tage lang nicht benutzt wurde, Kochendwasser-Hebel Gekühltwasser-Hebel lassen Sie etwa fünf Minuten lang kaltes Wasser aus der Armatur ablaufen. Bedienung Classic Betätigen Sie die rote Taste, um kochendes Wasser zu zapfen. Wenn die Taste niedergedrückt wird, fließt kochendes Wasser solange sie festgehalten wird.

  • Page 11: Kindersicherung

    Booster - Einstellungen zum Betrieb eines zusätzlichen Durchlauferhitzers zur Vorerwärmung des heißen Wassers. Um einen Booster anschließen zu können, ist eine technische Modifikation des Gerätes notwendig (nicht im CLAGE-Sortiment enthalten). Kalibrierung Lichtsensor - Der Lichtsensor an der Classic-Armatur kann auf die Lichtverhältnisse am Installationsort kalibriert werden.
  • Page 12 Zip HydroTap ® G4 BC100/75 5. Gebrauch • Pumpe entlüften: Die Heißwasserpumpe wird zyklisch bewegt, um Bläschenbildung zu verhindern. • Pulspaketsteuerung: Heißwassertemperatur wird näher am Sollwert gehalten, da die Toleranzen gesenkt werden und das Gerät heizt früher und dafür kürzer nach. •...

  • Page 13: Längere Nichtbenutzung

    CLAGE 5. Gebrauch Längere Nichtbenutzung Hinweis: In ungekühltem Wasser können sich Keime schneller vermehren. Lassen Sie daher auch bei längerer Nichtbenutzung Ihr Trinkwassersystem eingeschaltet. Möchten Sie Ihr Trinkwassersystem dennoch für längere Zeit abschalten, gehen Sie wie folgt vor: 1. Schließen Sie das Eckventil und trennen Sie die Wasserversorgung.

  • Page 14: Wartung Und Pflege

    Zip HydroTap ® G4 BC100/75 6. Wartung und Pflege Reinigung Die Oberflächen des Untertischgerätes und der Armatur nur mit einem feuchten und hygienisch unbedenklichen Tuch abwischen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden. Die Untertischeinheit und die Armatur nicht mit einem Wasserstrahl reinigen, da dies die Elektronik beschädigen könnte.

  • Page 15: Problemlösung

    Gerät über längeren Zeitraum nicht genutzt Gerät spülen (siehe hierzu Kapitel 5 »Längere Geschmack / Geruch. (z.B. länger als ein Wochenende). Nichtbenutzung«). Sollte das Gerät weiterhin nicht funktionieren, wenden Sie sich bitte an: CLAGE GmbH Werkskundendienst Pirolweg 1 – 5 21337 Lüneburg Deutschland Fon:...

  • Page 16: Umwelt Und Recycling

    Zip HydroTap ® G4 BC100/75 8. Umwelt und Recycling Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott entgegennehmen.
  • Page 17 CLAGE Contents 1. Safety Instructions ................... . .18 2.

  • Page 18: Safety Instructions

    Operation manuals are for the end user. The provided manuals correspond to the technical specifications of the appliance. The latest version of the instructions can be found online at: www.clage.com/downloads • The device contains pressurized coolant R134a. The appliance must not be exposed to naked flames.

  • Page 19: Description Of Appliance

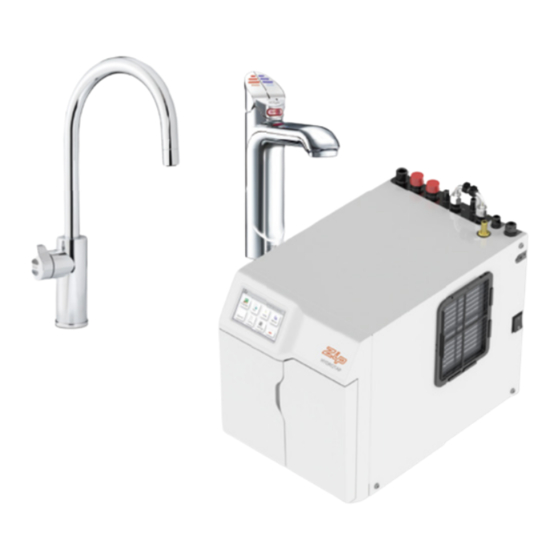

    CLAGE 2. Description of Appliance The Zip HydroTap ® G4 BC 100/75 is a electronically controlled system which delivers filtered boiling water as well as chilled still drinking water for kitchens and pantries. The appliance itself is stowed away out of sight below the sink and the water is dispensed via a special tap.

  • Page 20: Installation

    Zip HydroTap ® G4 BC100/75 4. Installation Dimensions in mm Electrical connection with plug 230 V AC 50 Hz Angle valve (customer’s) Min. clearance distance (in mm) The following regulation must be observed: • VDE 0100 • EN 806 • Installation must comply with all statutory regulations, as well as those of the local electricity and water supply companies. •...

  • Page 21: Installing Classic

    CLAGE 4. Installation Installing Classic Note: The tap must not be installed more than 900 mm above the base of the undersink unit. Failure to do this may result in poor water delivery. Note: Under no circumstances should the tap be twisted after the installation is complete.

  • Page 22: Installing The Undersink Unit

    Zip HydroTap ® G4 BC100/75 4. Installation plate with the fastening nut. Check the tap head is in the correct position before tightening up the nut. Socket O-Ring Pay attention to the correct position of the O-ring at the socket. Rubber Locking seal...

  • Page 23: Optional: Installing The Tray

    CLAGE 4. Installation Optional: Installing the tray Classic The tray (article number: 4100-44111) is an accessory which can be used to install the tap independently of a kitchen sink. 1. Ensure that a water supply, a drain, a socket fitted with at least a 10 A fuse and enough room for the undersink unit are all available at the tray installation location.

  • Page 24: Commissioning

    5. The unit will then be in normal operating mode. Wait for the red lever to show a steady light, and then check the water flow and the temperature. 6. Register the appliance with the customer service department online at www.clage.com.

  • Page 25: Using The Tap

    CLAGE 5. Using the Tap Boiling water lever Cold water lever Note: If the drinking water system has not been used for several days, allow the tap to run cold water for about five minutes. Operation Classic Press the red lever to dispense boiling water. Pull the lever up to dispense boiling water continually.

  • Page 26: Child Safety Lock

    A technical modification has to be made to the unit in order to connect up a booster (not included in the CLAGE-range). Light sensor calibration – the light sensor on the Classic tap can be calibrated for the light conditions at the installation location.
  • Page 28 Zip HydroTap ® G4 BC100/75 Montageschablone für das Tableau: Classic Loch für die Armatur-Anschlussschläuche Hole for tap connecting hoses Trou pour les tuyaux de raccordement de la robinetterie Öffnung für die Tableauvertiefung Hole for tray recess Ouverture pour la cuvette du tableau Aussparung für den Befestigungsbolzen Hole for fastening bolt Orifice pour le boulon de fixation...
  • Page 30 Montageschablone für das Tableau: Arc Öffnung für die Tableauvertiefung Hole for tray recess Ouverture pour la cuvette du tableau Außendurchmesser des Tableaus 170.6 Outside diameter of tray Diamètre extérieur du tableau Loch für die Armatur-Anschlussschläuche Hole for tap connecting hoses Trou pour les tuyaux de raccordement de la robinetterie...
  • Page 31 Installation template for the tray: Arc Gabarit de montage pour le tableau: Arc Bohrung für den Befestigungsbolzen Hole for fastening bolt Orifice pour le boulon de fixation 77.5 38.8 Maßstab 1:1 Scale: 1:1 Échelle : 1:1...
  • Page 33 CLAGE Installation template for the tray: Classic Gabarit de montage pour le tableau: Classic Außendurchmesser des Tableaus Outside diameter of tray Diamètre extérieur du tableau Ø 35 mm + 0,5 mm Loch für die Armatur-Anschlussschläuche Maßstab: 1:3,3 Maßstab: 1:3,3 Scale: 1:3.3 Échelle : 1:3,3...
  • Page 35 CLAGE 5. Using the Tap applying a closer tolerance to the set point. The appliance reheats earlier but shorter. • Fan speed: The fan speed may be adjusted for quieter operation only if the environ- mental temperatures are considerably lower than 35 °C.

  • Page 36: Long Period Of Non-Use

    Zip HydroTap ® G4 BC100/75 5. Using the Tap Long period of non-use Note: In ambient / warm water germs can multiply faster. Therefore, leave your drinking water system switched on even during long periods of non-use. If you still want to shut down your drinking water system for an extended period of time, proceed as follows: 1.

  • Page 37: Cleaning And Maintenance

    CLAGE 6. Cleaning and Maintenance Cleaning The plastic surfaces and taps should be wiped with a slightly wet and hygienic cloth only. Do not use abrasive or chlorine-based cleaning agents or solvents. To prevent damage of the electronic components do not clean the undersink unit and tap with a water jet.

  • Page 38: Troubleshooting

    Water has a changed taste / smell of time (e.g. longer than a weekend) period of non-use”) If you cannot rectify the fault with the aid of this table, please contact: CLAGE GmbH After-Sales Service Pirolweg 1 – 5 21337 Lüneburg...

  • Page 39: Environment And Recycling

    CLAGE 8. Environment and Recycling Your product was manufactured from high-quality, reusable materials and components. Please respect in case of discarding that electrical devices should be disposed of separately from household waste at the end of their service life. Therefore, please take this device to a municipal collection point that accepts electronic scrap.
  • Page 40 Zip HydroTap ® G4 BC100/75 Table des matières 1. Consignes de sécurité ..................33 2.

  • Page 41: Consignes De Sécurité

    CLAGE 1. Consignes de sécurité Lisez soigneusement les présentes instructions avant d’installer ou d’utiliser l’appareil ! Conservez ces instructions avec l’appareil en prévision d’une future utilisation ! La présente notice s’adresse au professionnel qui est responsable de l’installation de l’appareil ainsi qu’à...

  • Page 42: Description Du Dispositif

    Zip HydroTap ® G4 BC100/75 2. Description du dispositif Le Zip HydroTap ® G4 BC 100/75 est un système à réglage électronique pour cuisines et kitchenettes, qui fournit de l’eau potable fil- trée glacée ainsi que bouillante. Le dispositif est installé, invisible, sous l’évier, le prélèvement s’effectue facilement au moyen d’une robinetterie spéciale.

  • Page 43: Montage

    CLAGE 4. Montage Dimensions en mm Raccordement électrique avec fiche 230 V AC 50 Hz Robinet équerre (à fournir par le client) Marge minimale (en mm) À respecter : • VDE 0100 • EN 806 • Prescriptions des entreprises locales d’approvisionnement en énergie et en eau •...

  • Page 44: Installation Classic

    Zip HydroTap ® G4 BC100/75 4. Montage Installation Classic Indications : La robinetterie ne doit pas être installée plus haut que 900 mm Robinetterie au-dessus du fond du dispositif sous évier, pour éviter une pression trop faible. Indications : La robinetterie ne doit en aucun cas être tournée une fois qu’elle a été...

  • Page 45: Installation De L'unité Sous Évier

    CLAGE 4. Montage la robinetterie avec l’écrou de fixation. Assurez-vous avant de serrer l’écrou que la tête du robinet indique la direction souhaitée. Socle Joint torique Veillez à la position correcte du joint torique sous le socle. Joint en Rondelle de...

  • Page 46: En Option : Installation Du Tableau

    Zip HydroTap ® G4 BC100/75 4. Montage En option : Installation du tableau Classic Le tableau (référence : 4100-44111) est un accessoire et peut être utilisé pour installer la robinetterie indépendamment d’un évier de cuisine. 1. S’assurer que l’emplacement prévu pour le tableau comprend une amenée d’eau, Robinetterie un écoulement d’eau, une prise avec une protection par fusible d’au moins 10 A et suffisamment de place pour le dispositif sous évier.

  • Page 47: Mise En Service

    5. Le dispositif se trouve ensuite en mode de fonctionnement normal. Attendre jusqu’à ce que la touche rouge s’allume en continu et vérifier ensuite le débit d’eau et la température. 6. Enregistrer le dispositif à l’adresse www.clage.de.

  • Page 48: Utilisation

    Zip HydroTap ® G4 BC100/75 5. Utilisation Indications : Si le système d’eau potable n’a pas été utilisé pendant plusieurs jours, laisser de l’eau froide couler par la robinetterie pendant environ cinq Levier d’eau glacée Levier d’eau bouillante minutes. Utilisation Classic Appuyer sur la touche rouge pour tirer de l’eau bouillante.

  • Page 49: Sécurité Enfants

    Booster - réglages pour l’utilisation d’un chauffe-eau instantané supplémentaire pour le préchauffage de l’eau chaude. Une modification technique du dispositif est nécessaire pour pouvoir raccorder un Booster (non compris dans la gamme de produits CLAGE). Calibrage du capteur de lumière - le capteur de lumière sur la robinetterie Classic peut être calibré...
  • Page 50 Zip HydroTap ® G4 BC100/75 5. Utilisation • Purger la pompe : La pompe à eau chaude est bougée cycliquement pour éviter la formation de bulles. • Commande à impulsions : La température de l’eau chaude est maintenue plus près de la valeur de consigne, étant donné...

  • Page 51: Non-Usage Prolongé

    CLAGE 5. Utilisation Non-usage prolongé Indications : Les bactéries peuvent se reproduire plus rapidement dans de l’eau non réfrigérée. Laisser par conséquent le système d’eau potable en marche même en cas de non-usage prolongé. Cependant, si le système d’eau potable doit être hors tension pour une longue période de temps, procéder comme suit :...

  • Page 52: Maintenance Et Entretien

    Zip HydroTap ® G4 BC100/75 6. Maintenance et entretien Nettoyage Seulement essuyer les surfaces du dispositif sous évier et de la robinetterie avec un chiffon humide et impeccable du point de vue hygiénique. Ne pas utiliser des détergents abrasifs ou contenant des solvants ou du chlore. Ne pas nettoyer l’unité...

  • Page 53: Résolution De Problèmes

    Rincer le dispositif (voir à ce sujet le chapitre 5 période de temps (p. ex. plus qu’un fin de différent. « Non-usage prolongé »). semaine). Si le dysfonctionnement du dispositif continu, veuillez-vous adresser à : CLAGE GmbH VOGA SARL Tiktalik sprl – S.A.V. Mr. Thierry Steinbach 4A rue Gutenberg Sustainable Development Agency Pirolweg 1 –...

  • Page 54: Environnement Et Recyclage

    Zip HydroTap ® G4 BC100/75 8. Environnement et recyclage Ce produit a été fabriqué avec des matériaux et des composants de qualité supérieure qui sont réutilisables. Lors de la mise au rebut, tenez compte du fait que les appareils électriques en fin de vie doivent être séparés des déchets ménagers. Apportez cet appareil à...

  • Page 55: Guide Rapide

    CLAGE Kurzanleitung Quick Guide Guide rapide Heißwasser zapfen: Kaltwasser zapfen: Kindersicherung aktivieren / deaktivieren: Die rote Taste und die Safety-Taste gleichzeitig Die blaue Taste drücken. Die blaue Taste und die Safety-Taste drücken. gleichzeitig drücken und 10 Sek halten. For hot water:...
